产品介绍
MSP65150系列大功率可编程直流电源具有低纹波噪声，高分辨率，高精度的特点。采用高频开关电源技术，大幅度减少发热量，同时降低机器损耗，提升电源效率，延长机器使用寿命；本系列产品具有操作简单，体积小，效率高，高精度，高稳定等性能。软件具有有LIST输出、定时器等高阶软件功能，以满足工业数字化的需求；本产品主要应用于需要输出电压或电流可调的逻辑电路场所。产品标配RS232数字量接口、RS485数字量接口，0-5V/10V模拟量接口，选配为LAN接口，方便搭建自动测试系统。配备先进的LCD液晶显示，具有完善的过压，过流，过温，短路等保护功能，让用户使用产品更放心，更稳定，更可靠。是研究单位，实验室测试，生产线产品测试，工业应用电源的最优选择。
产品特点
单机电压0-1200V、电流0-500A、功率1.5KW-15KW；（此系列功率最大15KW) ；
支持面板编程，数字键盘操作；
高精度和高分辨率10mV/1mA；
采用高频率开关式结构，支持定电压（CV）、定电流（ CC）模式自动切换功能；
低纹波和低噪音；
功能保护齐全，支持OVP、OCP、OPP、OTP等保护功能；

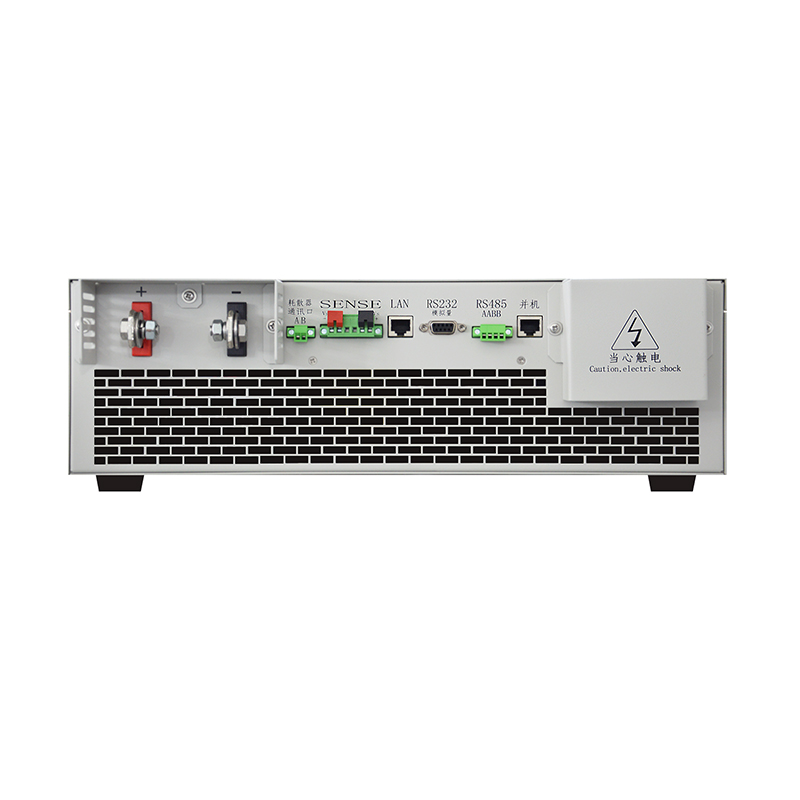

多种通讯控制接口，标准配置RS232、RS485、LAN、0-5V/10数字IO通讯接口，支持选配GPIB/模拟量控制接口；
支持SCPI协议；
支持List 功能；
智能风扇控制，超低噪音，使用舒适性强；
具有远程补偿功能（电压600V以内）；
特殊定制：提供特殊规格，尺寸，参数电源设计定制（订货前提前声明）。
技术参数
规格型号 | MSP65150-30-500 | MSP65150-50-300 | MSP65150-60-250 | MSP65150-100-150 | MSP65150-150-100 |
交流输入 | AC380V±10%，50Hz |
输出范围 | 电压 | 0~30V | 0-50V | 0-60V | 0-100V | 0-150V |
电流 | 0-500A | 0-300A | 0-250A | 0~150A | 0~100A |
功率 | 15KW | 15KW | 15KW | 15KW | 15KW |
设定解析度 | 电压 | 1mV | 1mV | 1mV | 10mV | 10mV |
电流 | 10mA | 10mA | 10mA | 10mA | 10mA |
回读解析度 | 电压 | 1mV | 1mV | 1mV | 10mV | 10mV |
电流 | 10mA | 10mA | 10mA | 10mA | 10mA |
负载调解率(%Set+Offset) | 电压 | 0.1%F.S+50mV | 0.1%F.S+10mV | 0.1%F.S+10mV | 0.1%F.S+10mV | 0.1%F.S+10mV |
电流 | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA |
电源调解率(%Set+Offset) | 电压 | 0.1%F.S+50m | 0.1%F.S+10mV | 0.1%F.S+10mV | 0.1%F.S+10mV | 0.1%F.S+10mV |
电流 | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA |
设定精度(%Set+Offset) | 电压 | 0.1%F.S+50mV | 0.1%F.S+10mV | 0.1%F.S+10mV | 0.1%F.S+10mV | 0.1%F.S+10mV |
电流 | 0.1%F.+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA |
回读精度(%Set+Offset) | 电压 | 0.1%F.S+50mV | 0.1%F.S+10mV | 0.1%F.S+10mV | 0.1%F.S+10mV | 0.1%F.S+10mV |
电流 | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA | 0.1%F.S+20mA |
纹波噪声(20Hz~20MHz) | 电压 | 0.25%F.S+50mVrms | 0.25%F.S+30mVrms | 0.2%F.S+30mVrms | 0.1%F.S+30mVrms | 0.1%F.S+30mVrms |
电流 | 0.25%F.S+50mArms | 0.25%F.S+50mArms | 0.2%F.S+50mArms | 0.1%F.S+50mArms | 0.1%F.S+50mArms |
上升时间(10%~90%) | 空载 | ≤60mS | ≤60mS | ≤60ms | ≤100mS | ≤200mS |
满载 | ≤450mS | ≤450mS | ≤500ms | ≤500ms | ≤500ms |
下降时间(90%-10%) | 空载 | ≤5S | ≤5S | ≤5S | ≤5S | ≤5S |
满载 | ≤20mS | ≤30mS | ≤30mS | ≤50ms | ≤200mS |
动态响应时间 | 5mS |
保护模式 | OVP | 范围 | OFF,ON (0V~110%F.S) |
分辨率 | 1mV/10mV |
设定精度 | 1mV/10mV |
OCP | 范围 | OFF,ON (0A~110%F.S) |
分辨率 | 10mA |
设定精度 | 10mA |
主要功能 | 表头显示 | 显示方式 | 10mA |
功能保护 | OVP保护 | √ | OCP | √ |
OTP保护 | √ | 泄流功能 | √ |
特殊功能 | 智能风扇控制 | √ | 数字输入 | √ |
Preset键 | √ | LCD参数设定 | √ |
功率显示 | √ | LIST输出 | √ |
系统自检 | √ | USB Host | √ |
控制接口 | RS232 | √ | RS485 | √ |
LAN | √ | 0-5V/0-10V | √ |
序列功能 | 步数(2048步) | √ | LiST(1组) | √ |
散热方式 | 采用PWM调速风机，风冷 |
操作环境 | 室内使用设计，温度0℃-40℃，湿度10%-85%RH |
储存环境 | 室内储存，温度-20℃-70℃，湿度10%-90%RH |
尺寸&重量 | 430(482.5含耳朵)mmX560mmX132mm(宽X深X高；单位mm;重量约26Kg |
规格型号 | MSP65150-200-75 | MSP65150-300-50 | MSP65150-600-25 | MSP65150-1000-15 | MSP65150-1500-10 |
交流输入 | AC380V±10%，50Hz |
输出范围 | 电压 | 0-200V | 0-300V | 0-600V | 0-1000V | 0-1500V |
电流 | 0-75A | 0-50A | 0-25A | 0-15A | 0-10A |
功率 | 15KW | 15KW | 15KW | 15KW | 15KW |
设定解析度 | 电压 | 10mV | 10mV | 10mV | 100mv | 100mV |
电流 | 1mA | 1mA | 1mA | 1mA | 1mA |
回读解析度 | 电压 | 10mV | 10mV | 10mV | 100mV | 100mV |
电流 | 1mA | 1mA | 1mA | 1mA | 1mA |
负载调解率(%Set+Offset) | 电压 | 0.1%F.S+30mV | 0.1%F.S+10mV | 0.1%F.S+10mV | 0.1%F.S+10mV |
