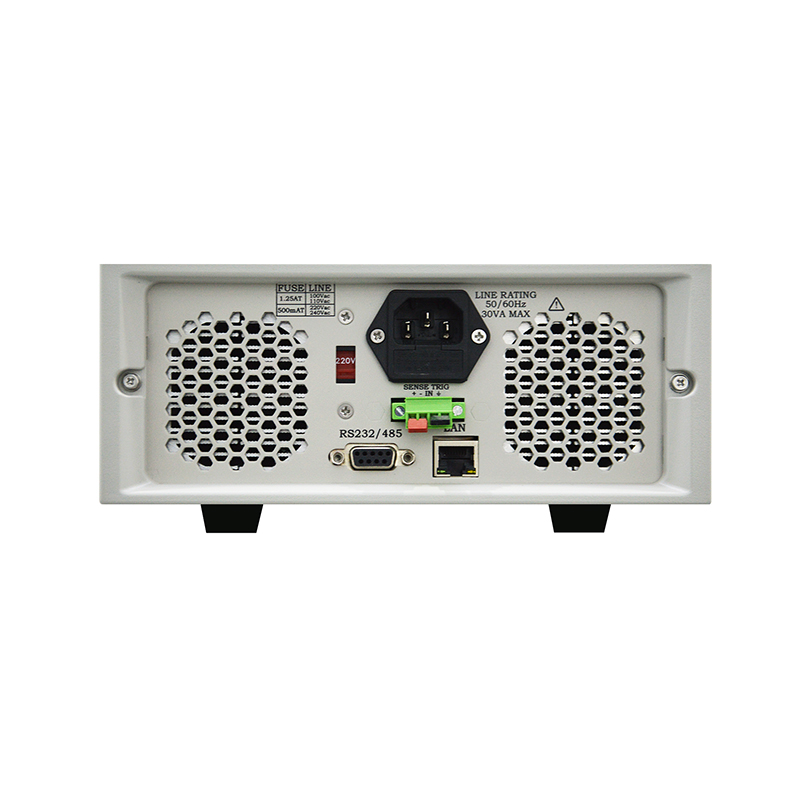

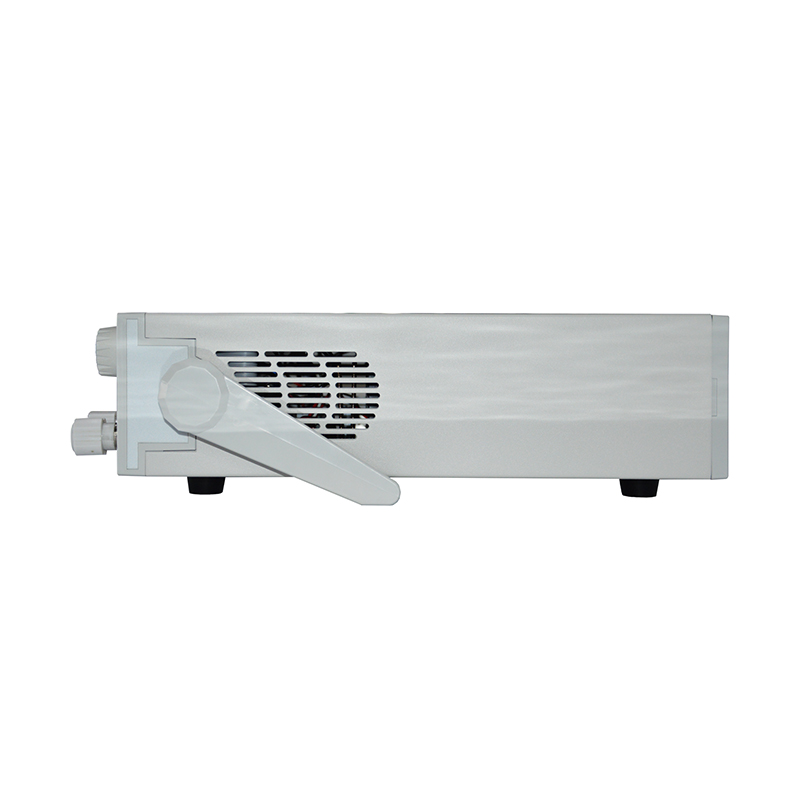

美恩斯 可编程直流电子负载 MEL8500系列

品牌名称：美恩斯

产品型号：MEL8500系列

获取报价 加入询盘
产品规格
产品介绍
MEL8500 系列单通道可编程电子负载，功率从150W到300W，分辨率最高可达10mV/1mA,具有动态、自动测试、List、battery和short等多种测试功能。
资料下载
索取PDF产品资料
渠道商
产品详情

产品介绍

MEL8500 系列单通道可编程电子负载，功率从150W到300W，分辨率最高可达10mV/1mA,具有动态、自动测试、List、battery和short等多种测试功能。主要应用于电池、AC-DC/DC-DC模块、充电器及电子元器件等产品性能测试，为设计研发和生产线测试提供最佳的解决方案。



产品特点

高分辨率液晶显示屏（LCD）；

分辨率最高可达10mA/1mA；

压电流量测速率高达40KHZ；

提供四种操作模式：定电压、定电流、定功率、定电阻；

专业电池测试测试功能；

过电流、过功率测试功能；

Measure量测功能，测量电压上升下降时间；

自动测试模式；

List模式，可模拟多种带载状态变化；

短路模式；

记忆容量高达10组；

智能型风扇控制；

断电保持记忆功能



技术参数

参数

MEL8502-150-30

MEL8502-500-15

MEL8503-150-30

MEL8503-500-15

MEL8502K-150-15

额定值范围
  (0℃-40℃)

输入电压

0-150V

0-500V

0-150V

0-500V

0-150V

输入电流

0-30A

0-15A

0-30A

0-15A

0-15A

输入功率

200W

200W

300W

300W

150W

最小操作电压

1.2V   at 30A

1.2V   at 15A

定电压模式

量程

0.1-150V

0.1-500V

0.1-150V

0.1-500V

0.1-150V

分辨率

10mV

精度

±(0.025%+0.025%FS)

定电流模式

量程

0-30A

0-15A

0-30A

0-15A

0-15A

分辨率

1mA

精度

±(0.05%+0.05%FS）

定电阻模式

量程

10Ω-7.5KΩ

分辨率

16bit

精度

0.01%+0.0008S

定功率模式

量程

200W

200W

300W

300W

150W

分辨率

10mW

精度

0.1%+0.2%FS

动态模式

动态模式

CC模式

T1&T2

40uS~3600S/Res:1   uS

精度

100uS±100ppm

上升/下降斜率

0.001-1.6A/uS

最小上升时间

10uS

测量范围

电压回读值

量程

0-150V

0-500V

0-150V

0-500V

0-150V

分辨率

10mV

精度

±(0.025%+0.025%FS）

电流回读值

量程

0-30A

0-15A

0-30A

0-15A

0-15A

分辨率

1mA

精度

±(0.05%+0.05FS）

功率回读值

量程

200W

200W

300W

300W

150W

分辨率

10mW

精度

±(0.1%+0.2%FS）

保护范围

过功率保护

210W

210W

310W

310W

160W

过电流保护

33A

16A

33A

16A

16A

过电压保护

155V

510V

155V

510V

155V

过温度保护

80℃

规格

短路

电流

30A

15A

30A

15A

15A

电压

0V

电阻

40mΩ

输入端子阻抗

30k

尺寸

215mmX348mmX88.2mm(宽X深X高；单位：mm)
