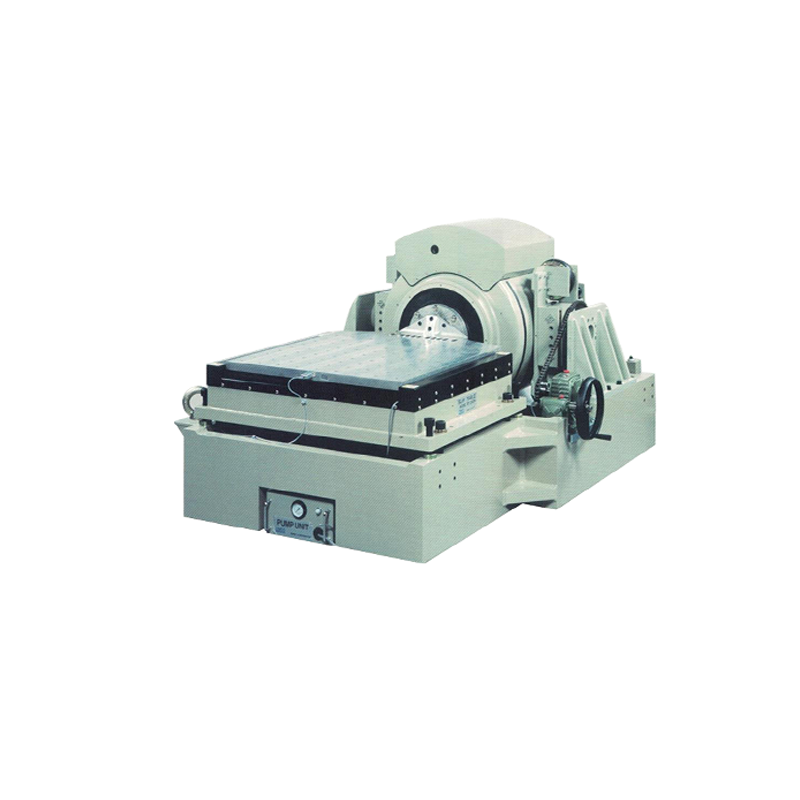

产品介绍
水平振动台是振动试验装置最适合的选件。对大型被试验品或无法改变安装姿态的被试验品,需要进行水平方向振动试验时使用。用于家电产品、计算机及办公机械的运输试验、铁路车辆的搭载机械、信号机械及汽车零部件的耐久评估试验、宇宙航天机械的环境试验等,用途极其广泛。
为了能够在更多的领域使用而设计的通用型ST系列,在大理石底座面和台面之间,采用油循环的油膜滑动方式。偏心矩的约束,由于油循环式的线性轴承的强力所支撑,重心高的被试验品或重心偏移的被试验品都可以安全地进行振动试验。ST系列是拥有耐负荷性和高精度的兼容优点的最实用型的水平振动台的。
技术参数
型号 | ST-050-06 | ST-050-16 | ST-050-26 | ST-050-36 | ST-060-06 | ST-060-16 | ST-060-26 | ST-060-36 | |
基座表面比例 | mm | 500×500 | 500×500 | 500×500 | 500×500 | 600×600 | 600×600 | 600×600 | 600×600 |
供试体台面安装螺钉 | 25-M10 | 25-M10 | 25-M10 | 25-M10 | 36-M10 | 36-M10 | 36-M10 | 36-M10 | |
台面螺孔布置 | mm | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
上限频率 | Hz | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
最大负载 | kg | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
总台面质量 | kg | 28 | 32 | 34 | 44 | 35 | 40 | 41 | 52 |
对应的振动发生机 | 906系列 | 916系列 | 926系列 | 936系列 | 906系列 | 916系列 | 926系列 | 936系列 |
型号 | ST-070-06 | ST-070-16 | ST-070-26 | ST-070-36 | sT-080-06 | ST-080-16 | ST-080-26 | ST-080-36 | |
基座表面比例 | mm | 700×700 | 700×700 | 700×700 | 700×700 | 800×800 | 800×800 | 800×800 | 800×800 |
供试体台面安装螺钉 | 49-M10 | 49-M10 | 49-M10 | 49-M10 | 64-M10 | 64-M10 | 64-M10 | 64-M10 | |
台面螺孔布置 | mm | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
上限频率 | Hz | 1800 | 1800 | 1800 | 1800 | 1700 | 1700 | 1700 | 1700 |
最大负载 | kg | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
总台面质量 | kg | 46 | 51 | 52 | 65 | 59 | 61 | 65 | 80 |
对应的振动发生机 | 906系列 | 916系列 | 926系列 | 936系列 | 906系列 | 916系列 | 926系列 | 936系列 |
型号 | ST-100-06 | ST-100-16 | ST-100-26 | ST-100-36 | ST-120-16 | ST-120-26 | ST-120-36 | |
基座表面比例 | mm | 1000×1000 | 1000×1000 | 1000×1000 | 1000×1000 | 1200×1200 | 1200×1200 | 1200×1200 |
供试体台面安装螺钉 | 100-M10 | 100-M10 | 100-M10 | 100-M10 | 144-M10 | 144-M10 | 144-M10 | |
梯形螺旋布 | mm | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
上限利率 | Hz | 1500 | 1500 | 1500 | 1500 | 1200 | 1200 | 1200 |
最大负载 | kg | 1000 | 1000 | 1000 | 1000 | 2000 | 2000 | 2000 |
总台面质量 | kg | 100 | 105 | 106 | 110 | 147 | 148 | 152 |
对应的振动发生机 | 906系列 | 916系列 | 926系列 | 936系列 | 916系列 | 926系列 | 936系列 |
