PHB-750型

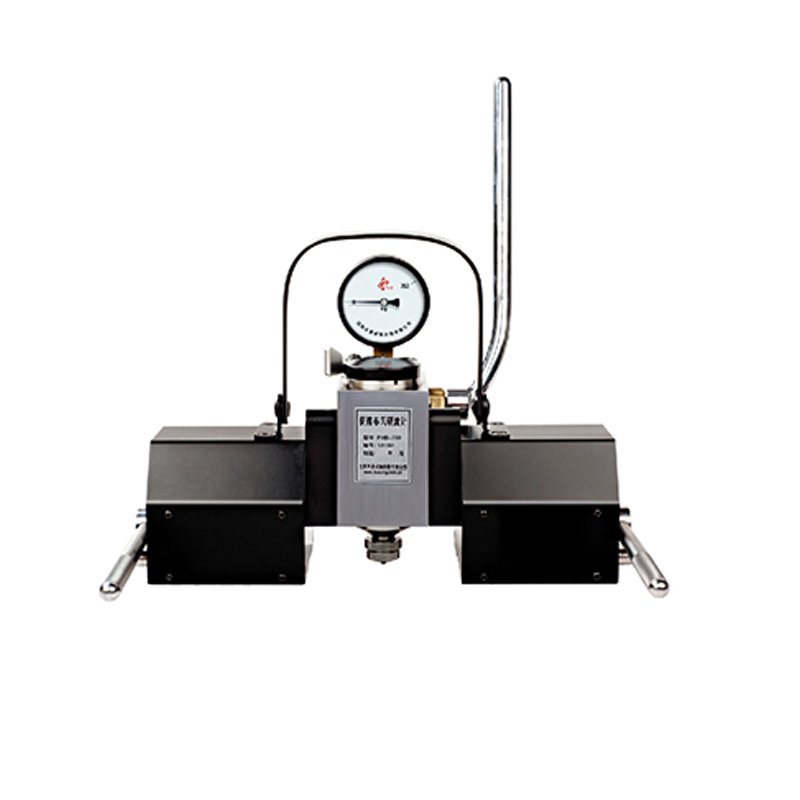

沈阳天星 磁力式液压布氏硬度计 PHB-750型

品牌名称:沈阳天星

产品型号:PHB-750型

产品规格
产品介绍
利用磁吸力将布氏硬度的测头固定在钢铁零件上,磁力液压布氏硬度计的核心部件是一个小型液压系统,操作者可以通过操作加力杆驱动液压泵产生750 kg的试验力。液压系统中有一个控制阀,用于控制试验力,当试验力达到750 kg时,控制阀会瞬间打开关关闭,压力会回落。按照美国标准ASTM E110及中国冶金标准GB/T 4285的规定,继续加压,让压力表指针共3~4次达到750 kg数值,以此来等效于布氏硬度试验方法中关于试验力保持10~15秒钟的规定。
资料下载
渠道商
产品详情

产品概述

利用磁吸力将布氏硬度的测头固定在钢铁零件上,磁力液压布氏硬度计的核心部件是一个小型液压系统,操作者可以通过操作加力杆驱动液压泵产生750 kg的试验力。液压系统中有一个控制阀,用于控制试验力,当试验力达到750 kg时,控制阀会瞬间打开关关闭,压力会回落。按照美国标准ASTM E110及中国冶金标准GB/T 4285的规定,继续加压,让压力表指针共3~4次达到750 kg数值,以此来等效于布氏硬度试验方法中关于试验力保持10~15秒钟的规定。



仪器特点

1、磁吸式设计

吸到零件上测试,只接触零件一侧即可完成测量。

2、现场测试

不需挪动被测件即可完成对其的本体布氏硬度测量。

3、装配后的质量检测

用于已经焊接或已经装配的各种管道,大型设备及大型钢铁结构件。

4、可靠性高

采用5 mm球,750 kg试验力,与采用2.5 mm球的布氏硬度计相比,压痕较大,具有更好的代表性,读取压痕也比较容易。



技术参数

试验力

750kgf

压头

5mm   硬质合金球

测试范围

100~650 HBW

示值误差

符合GB、ISO、ASTM相关标准

示值重复性

符合GB、ISO、ASTM相关标准

试验力误差

≤±1%,符合GB、ISO、ASTM等相关标准

重量

15.8   kg

测试表面

平面:面积≥290 mm×90 mm

曲面

直径≥120 mm
