6939 矢量信号发生器

6939矢量信号发生器提供频率范围250kHz~6GHz的多制式信号，单边带相位噪声优于-120dBc/Hz@10kHz（载波1GHz）、EVM优于1.0%，能够实现高纯连续波输出、模拟调制信号输出、数字矢量调制输出与任意波形输出等功能。

6939矢量信号发生器采用标准3U 4槽PXIe结构，能够产生用户自定义的任意波信号。可用于通信、导航、卫星等对测试系统的移动性、便携性、坚固性要求较高的应用场合，亦可应用于对测试系统的自动性、测试效率要求较高的场合，是组建PXIe总线自动测试系统常用的模块。

产品主要特点

频率范围宽：250kHz～6GHz；

EVM指标高：＜1.0%；

支持大容量存储任意波形发生；

单边带相位噪声低：＜-120dBc/Hz@10kHz（载波1GHz）；

支持AM/FM/PM/PSK/QAM/FSK/脉冲调制等多制式信号发生；

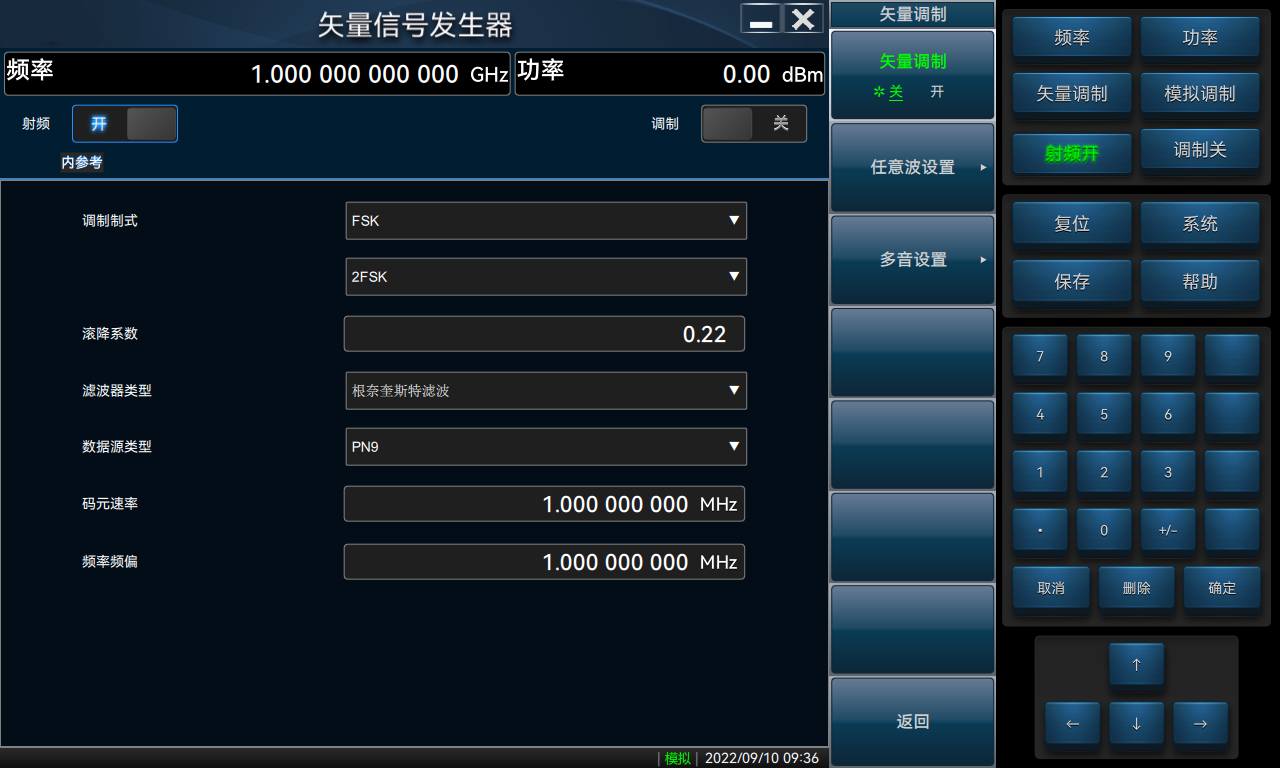

具有友好的人机交互界面。

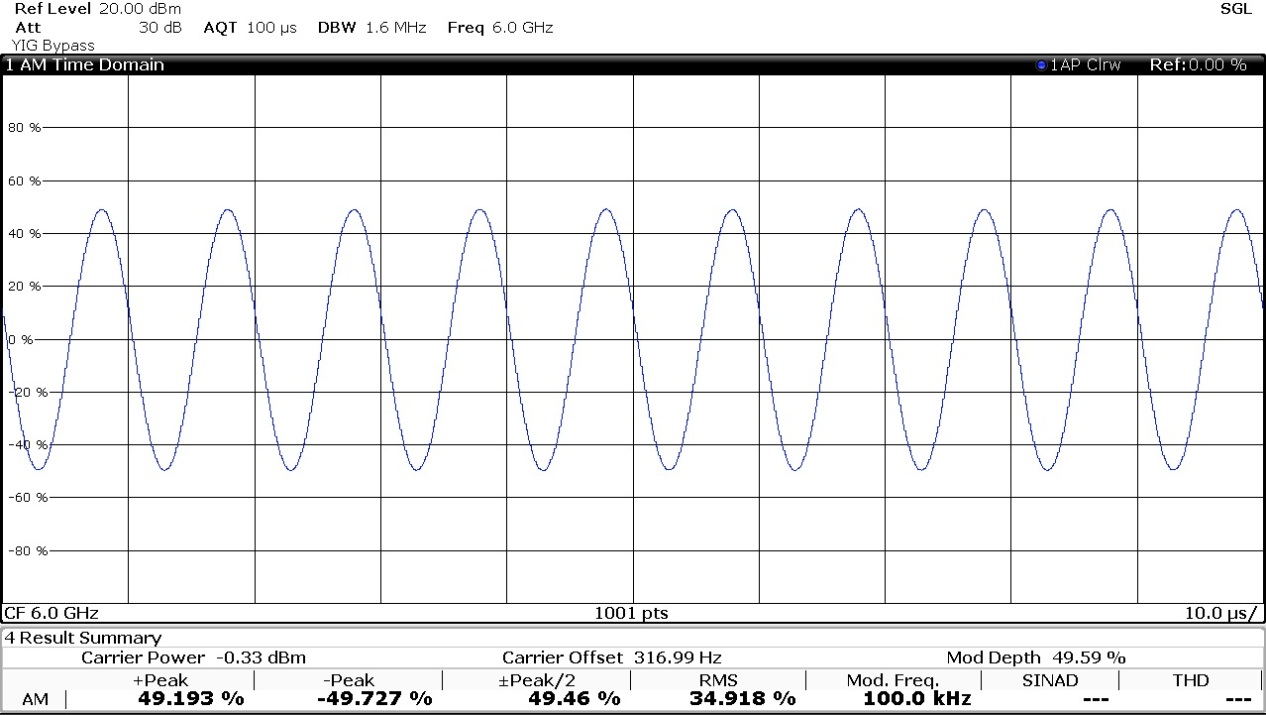

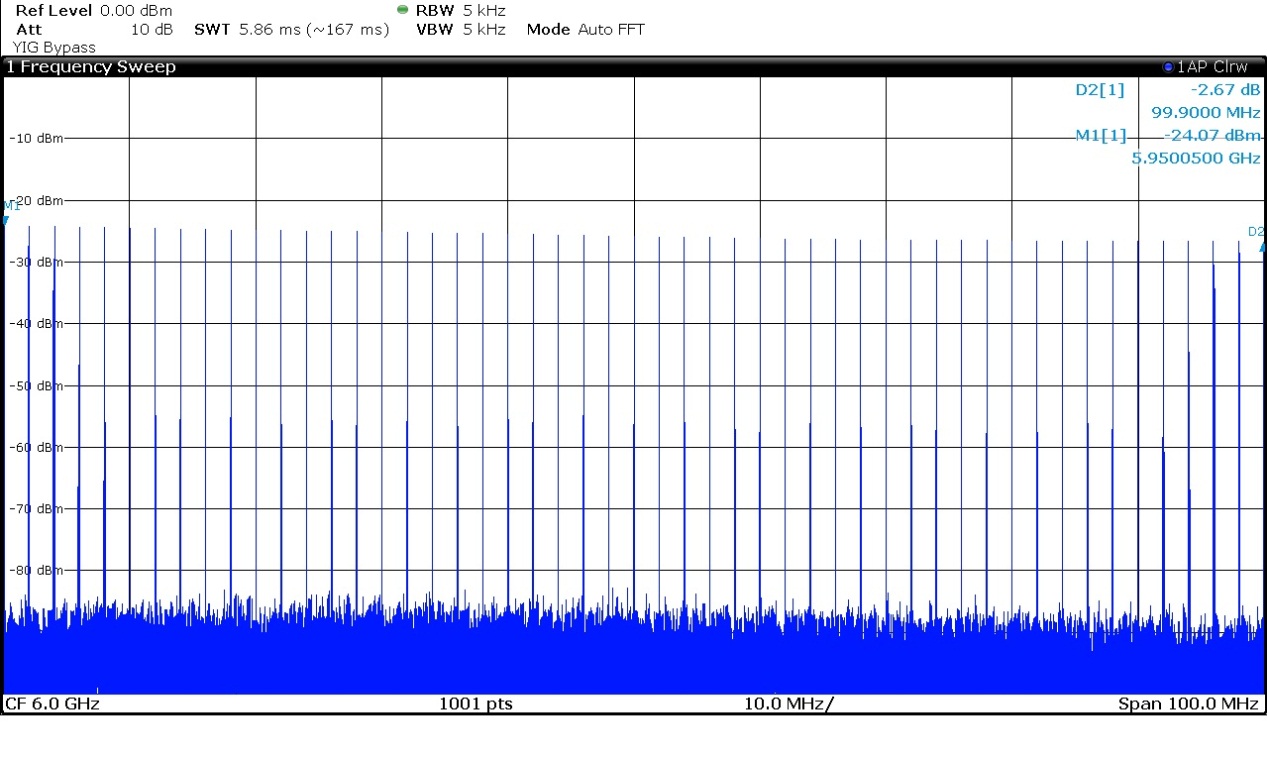

产品功能

技术参数

型号	6939
频率范围	250kHz~6GHz
频率准确度	±1.0×10-7
频率分辨力	1Hz
频率转换时间	≤1ms
参考时钟频率	10MHz
功率范围	-120dBm~+10dBm
功率准确度	±1.0dB(输出功率-30dBm~+10dBm) ±2.5dB(输出功率-120dBm~-30dBm)

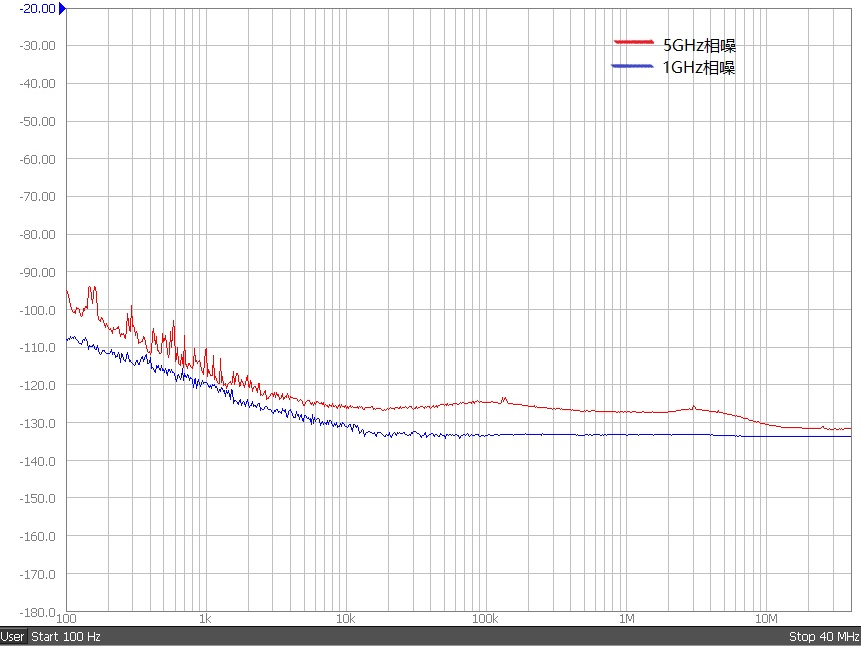

单边带相位噪声	≤-120dBc/Hz@10kHz（载波1GHz），≤-110dBc/Hz@10kHz（载波5GHz）
谐波	≤-30dBc（输出电平0dBm）
分谐波	≤-40dBc（输出电平0dBm）
非谐波	≤-50dBc（输出电平0dBm）
源电压驻波比	≤2：1（100MHz~6GHz：输出电平0dBm）
外部脉冲调制	调制频率：DC~20MHz 脉冲调制开关比：≥50dBc
最大调制带宽	10MHz（40MHz~120MHz），50MHz（120MHz~600MHz） 100MHz（600MHz~6GHz）
EVM	≤1.0% rms（载波6GHz，4MHz码元速率，QPSK调制制式）
结构形式	3U，4槽PXIe模块
外形尺寸	宽×高×深：（81.4±0.5）mm×（130.5±2.0）mm×（211.0±2.0）mm
重量	≤2.0kg
工作温度	0℃~+50℃
贮存温度	-40℃~+70℃
供电方式	PXIe机箱供电
功耗	≤80W
接口	10MHz输入端口：SMB（阳） 10MHz输出端口：SMB（阳） 100MHz输出端口：SMB（阳）参考输入端口：MMPX（阴）参考输出端口：MMPX（阴）触发端口：MMPX（阴）脉冲输入端口：SMB（阳）脉冲输出端口：SMB（阳）信号输出端口：SMA（阴）
