产品概述
活塞式压力计做为最重要的压力基准仪器，主要用来校验其他压力仪表，是压力基准仪器之一，也是目前市场上性价比最高的压力基准设备，我厂生产的活塞式压力计不仅仅局限于取得国家检定证书，更侧重于计量使用的便捷性，让计量效率高更轻松是我们对于活塞压力计的市场定位。

产品专利
一种动态密封结构的使用
活塞式压力计保护系统

产品特点

满足JJG59-2007《活塞式压力计检定规程》和JJG99-2006 《砝码》、国家计量检定规程。

活塞杆和活塞筒采用碳化钨材质精工研磨保证了活塞良好的鉴别力。

采用低重心结构，活塞系统更加平稳。

活塞系统采用碳化钨一体保护结构，保护轴直径为10毫米，保护轴同活塞杆均为碳化钨材质，一体成型。保证了活塞系统不在使用中损坏，此保护方案为我公司自主研发可高效保护活塞系统（发明性专利）。

活塞压力计采用外置式位移接近传感器，可实时显示活塞系统位置的变化，显示系统为数码管显示，更加直观，活塞位移高度为0-3毫米。外置位移系统非嵌入活塞系统，不影响活塞保护系统。

活塞压力计采用排污系统，在活塞系统下方，输出接口下方均有排油管路，油直接回流至油杯，保证了活塞台面的干净和卫生,全方位排油系统远超单一的活塞系统排油,使台面更加无油。

活塞缸采用自密封系统，密封圈可以保证30000次循环打压不泄露，真正做到方便和便捷.

活塞配置预加压装置，让打压更轻松

活塞式压力计有预加压装置但无预加压截至阀，整体阀门只有一个泄压阀，操作更方便。

技术参数

型号： JY-0.6、JY-6、JY-25、JY-60、JY-100、JY-160、JY-250

标称范围：0.04 ~ 0.6MPa；0.1~6 MPa；0.5~25MPa；1~60 MPa；2~100 MPa；2~160 MPa；5~250MPa

测量范围：0.04 ~ 0.6MPa ；0.1~6 MPa；0.5~25MPa；1~60 MPa；2~100 MPa；2~160 MPa；5~250MPa

准确度：0.01级（±0.01%） 0.02级（±0.02%）；0.05级（±0.05% ）；0.005级（±0.005% ）

介质变压器油或变压器油与煤油的混合油；癸二酸二异辛酯

活塞式压力计分量程详细信息

生产量程	2-100MPa	使用量程	2-100MPa
型号	JY-100
截面积	0.05平方厘米
主机总重量	24KG		主机尺寸	500370360(长宽高) mm
砝码总重量	49千克		砝码数量	13个
砝码材质	304不锈钢（0.02级） 45号钢（0.05级）
砝码配比	10MPa 8个质量5KG/个 5MPa 3个质量2.5KG/个 1MPa 3个质量0.5KG/个
适用介质	癸二酸二异辛酯
重力加速度	根据客户使用地配置

生产量程	2-160MPa	使用量程	2-160MPa
型号	JY-160
截面积	0.05平方厘米
主机总重量	24KG		主机尺寸	500370360(长宽高) mm
砝码总重量	89千克		砝码数量	13个
砝码材质	304不锈钢（0.02级） 45号钢（0.05级）
砝码配比	10MPa 14个质量5KG/个 5MPa 3个质量2.5KG/个 1MPa 3个质量0.5KG/个
适用介质	癸二酸二异辛酯
重力加速度	根据客户使用地配置

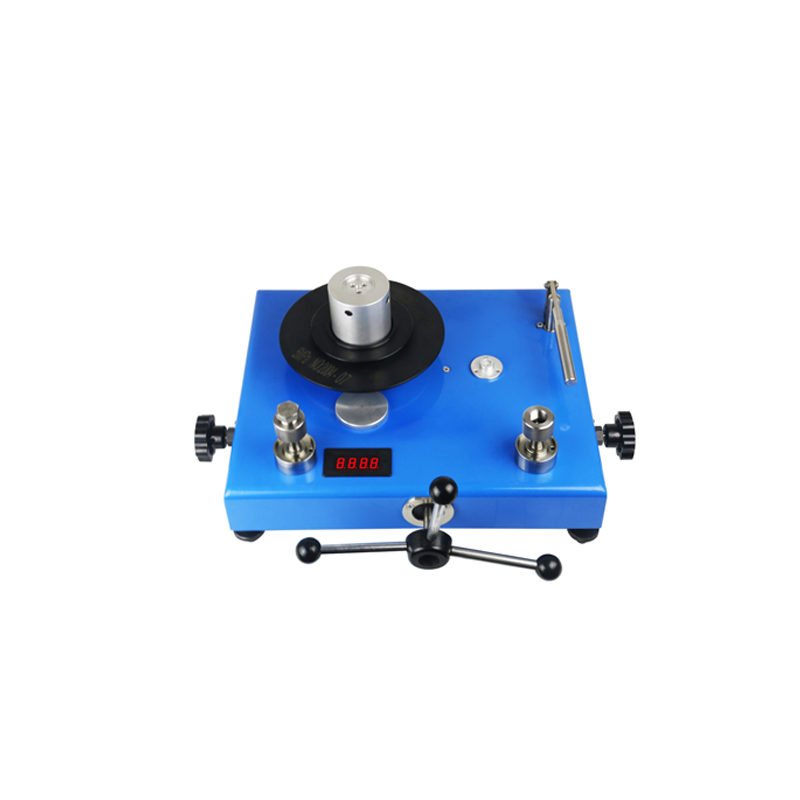

西安云仪 活塞式压力计 JY系列
