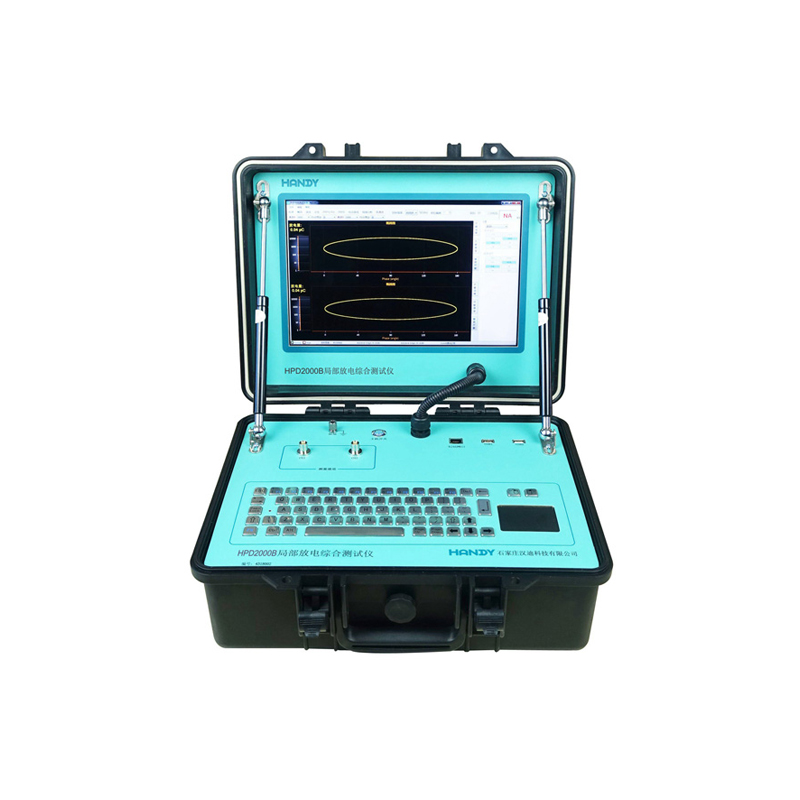

汉迪局部放电综合测试仪（四通道/两通道） HPD2000A/HPD2000B-宜器服务网

产品详情

产品概述

HPD2000A、HPD2000B局部放电综合测试仪采用脉冲电流法测量高压电气设备局部放电量。适用于定量测量高压电气设备局部放电试验。仪器箱使用耐磨防尘防护箱，具有坚固耐用、便于携带的特点。

主要功能

1. 采用脉冲电流法测量电气设备局部放电量。

2. 具有内、外两种同步方式。

3. 超宽动态范围自动增益调节

4. 具有椭圆、直线、正弦时域图。方便观察放电发生的相位和时间。高速数据处理不丢帧。

5. 任意组合带通滤波器设计，确保选择最佳通带。

6. 绘制放电量与试验电压关系曲线，可以准确判断放电起始电压以及熄灭电压。

7. 具有PRPS图谱。使用3D渲染技术，将放电量、放电相位以及放电时间在时间轴上呈现。

8. 具有PRPD图谱。放电相位，放电重复率在时间上做长时间的积累，极大地降低了判断放电类型的难度，可切换为对数轴，增加了微小放电量分析的容易度。

9. 具有实时频域分析（RTSA）功能。可切换量程1MHZ或10MHZ，特有的余晖模式以及光谱模式，用于准确判断放电发生的频率范围，以及干扰信号频率范围。

10. 内置紧急备用电池，断电自动启动关机程序，保护计算机主板。

11. 内嵌工业金属全键盘及触摸鼠标

12. 超大13.3寸全彩LED高亮工业显示屏，低温性能良好

13. 内置Wi-Fi可连接互联网。实现专家远程操控主机，提供实时测试服务。

14. 可自动生成word格式试验报告。

技术参数

采集通道	独立4通道/独立2通道
采样率	各通道12~125Msps。可设置各通道12～50Msps，可设置
采样精度	14位/ 16位
采样时基准确度	50ppm
增益范围	-40dB~60dB。自动/手动调节
放电量量程	0.05pc~1000nc/ 0.1pC～1000nC
检测灵敏度	0.1pc/≤0.1pC
非线性误差	≤3%(HPD2000A)
线性度误差	≤±3%(HPD2000B)
滤波频带	高通（20 kHz，40 kHz，80 kHz，1 kHz）低通（100 kHz，150kHz ,400 kHz，OFF）高通（20kHz，40kHz，80kHz，1MHz） a)低通（150kHz，400kHz，1MHz，OFF） b)各通道独立滤波调节
试品电容量范围	6pF～250μF
传感器	检测阻抗传感器，高频电流传感器（HFCT）（选配）
试验电源频率	20~500HZ
通信接口	2*USB，Wi-Fi 2×USB，RJ45，Wi-Fi
操作系统	Windows7
内部存储	128GB/120GB
显示屏	13.3寸LED彩色显示屏，分辨率1280*720
工作电源	90~264VAC，47~63HZ
工作温度	-20~50℃ 温度-10℃～50℃，湿度：≤90%RH
外形尺寸	405mm（L）335mm（W）190mm（H） 405×335×190mm
重量	10kg/9kg
