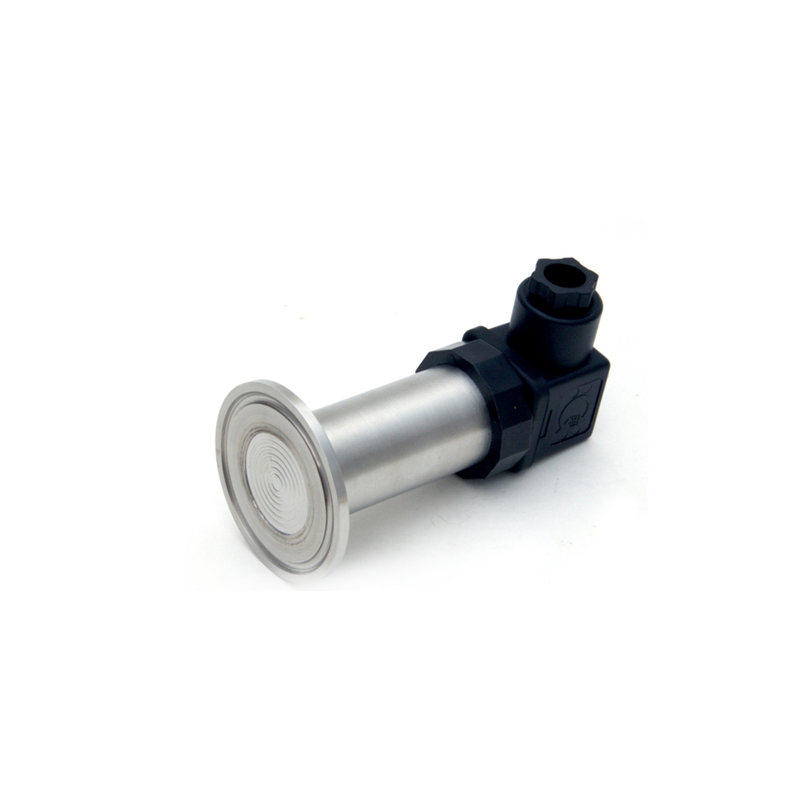

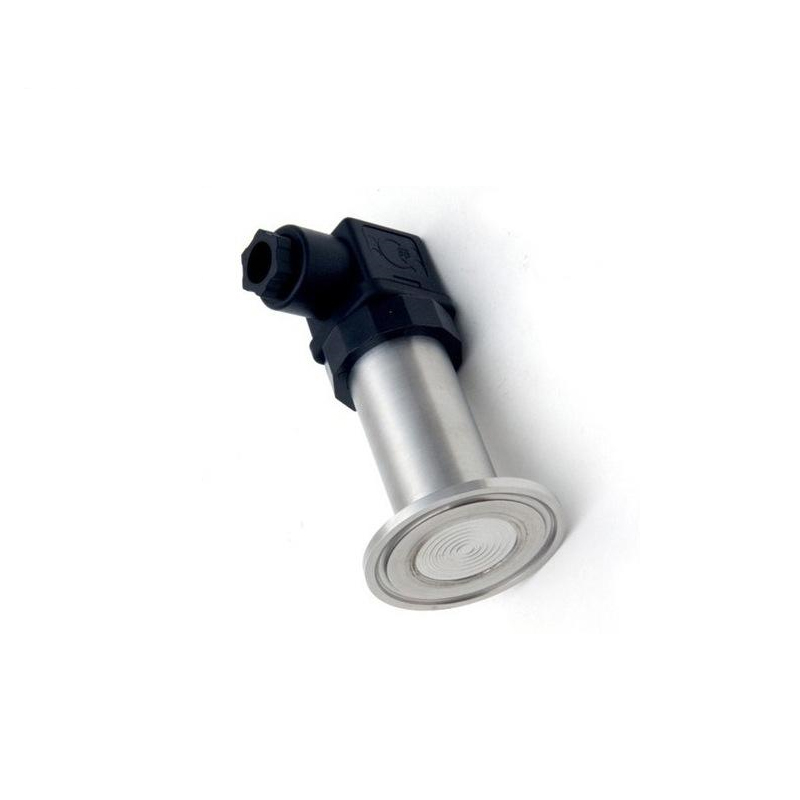

产品介绍
齐平膜型压力传感器弹性体采用进口材质、膜片隔离工艺、测试头无引压孔,测量过程中不存在粘稠介质堵塞的情况,一体化结构设计。
产品应用
适用于化工涂料、油漆、泥浆、沥青、原油等粘稠介质的压力测量与控制。
技术参数
量程 | 0~100MPa任选量程段 |
过程连接 | M20×1.5、 |
输出信号 | 4~20mA |
引线方式 | 电缆线(标准长度1m)、航空插头 |
工作电压 | 12~40V,标准24VDC±5%、纹波小于1% |
精度 | 0.25%F.S 、0.5%F.S |
工作温度 | -20℃~+80℃ |
介质温度 | -25~85℃ |
储存温度 | -40~125℃ |
相对湿度 | 0%~100% |
负载电阻 | ≥800Ω,电压输出:50KΩ以上 |
绝缘电阻 | ≥2000Ω (1000VDC) |
温度影响 | 最大量程±1.0% (补偿温度:-10℃~+70℃ ) |
稳定性 | 最大量程的0.25% /F.S |
过载压力 | 2倍于满量程 |
防护等级 | IP65 |
外壳材质 | 304不锈钢 |
重量 | 约0.3Kg |
平膜型压力变送器选:
YD-341 | 卫生平膜型压力变送器 | ||||||
压力类型 | 表压(G可不标);绝压(A) | ||||||
量 程 | 测量范围 | ||||||
见下表 | |||||||
代号 | 综合精度(线性+重复性+迟滞) | ||||||
1 | ±0.4%FS | ||||||
2 | ±0.25%FS | ||||||
3 | ±0.1%FS | ||||||
代 号 | 信 号 输 出 | ||||||
A1 | 4~20mA | ||||||
V1 | 1~5V DC | ||||||
V2 | 0~5V DC | ||||||
V3 | 0.5~4.5V DC | ||||||
代号 | 附加功能 | ||||||
F1 | M30x1.5 外螺纹 | ||||||
F2 | 卡箍式 | ||||||
F0 | G1/2 | ||||||
W1 | 直接出线电缆型(IP67,2m) | ||||||
W2 | 赫斯曼插座型(IP65,DIN43650) | ||||||
E | 本安防爆型Ex iaIICT5 | ||||||
YD341(0~100KPa)—1 —A1 —F1—W1 卫生平膜型压力变送器
