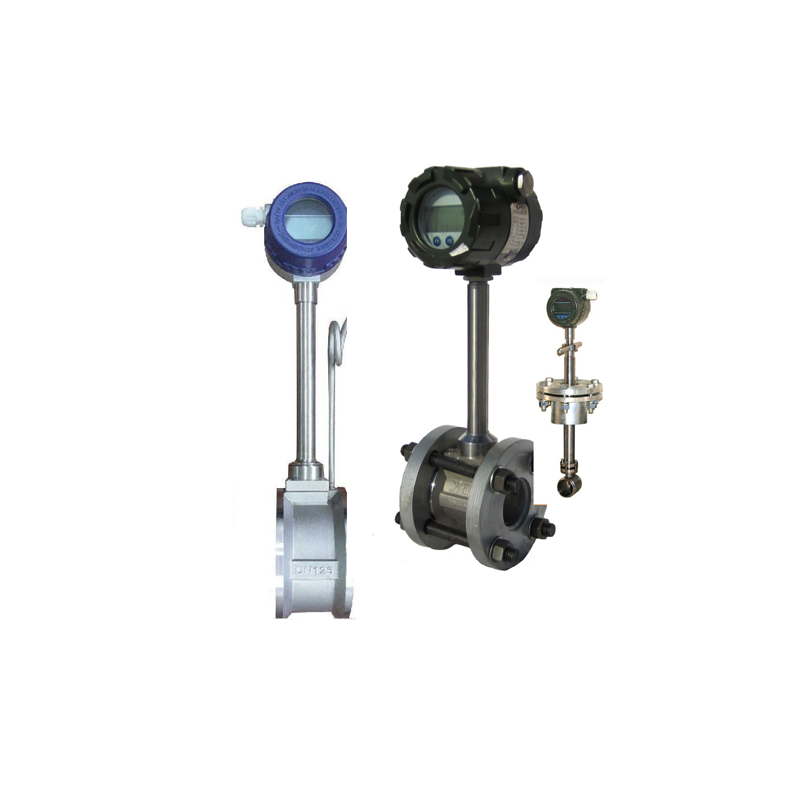

西安云仪 插入式涡街流量计传感器 LUCB型

公称通经（mm）

200，250，300，400，500，600，800，1000，1200，1500

拆装方式

断流后拆装

不需断流，关闭球阀后即可拆装

仪表型号

A型

B型

精确度

±2.5%

±2.5%

量程比

1:10；1:15

1:10；1:15

显示器

可选

可选

输出信号

可选：脉冲或4-20mA

可选：脉冲或4-20mA

信号线接口

内螺纹M20×1.5

内螺纹M20×1.5

通讯接口

可选RS485

可选RS485

供电电源

传感器：+12VDC、+24VDC（可选）
  变送器：+24VDC
  现场显示型：仪表自带3.2V锂电池

传感器：+12VDC、+24VDC（可选）
  变送器：+24VDC
  现场显示型：仪表自带3.2V锂电池

信号传输线

STVPV3×0.3（三线制），2×0.3（二线制）

STVPV3×0.3（三线制），2×0.3（二线制）

传输距离

≤500m

≤500m

防爆等级

可选ExdIIBT6或ExiaIICT4

可选ExdIIBT6或ExiaIICT4

防护等级

IP65

IP65

允许振动加速度

1.0g

1.0g

阻力损失系数

Cd<2.6

Cd<2.6

整机功耗

＜1W

＜1W

仪表材质

1Cr18Ni   9Ti

1Cr18Ni   9Ti

公称压力

PN1.6Mpa；PN2.5Mpa

PN1.6Mpa；PN2.5Mpa

被测介质温度（℃）

－40～+250℃

－40～+250℃

环境条件

温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa

温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa

200

70-700

600-6000

500

450-4500

4200-42000

250

110-1100

1060-10600

600

600-6000

6100-61000

300

180-1800

1500-15000

800

800-8000

11000-110000

350

210-2100

2000-20000

1000

1200-12000

17000-170000

400

270-2700

2700-27000

1200

1800-18000

24000-240000

450

350-3500

3300-33000

1500

2600-26000

38000-380000
