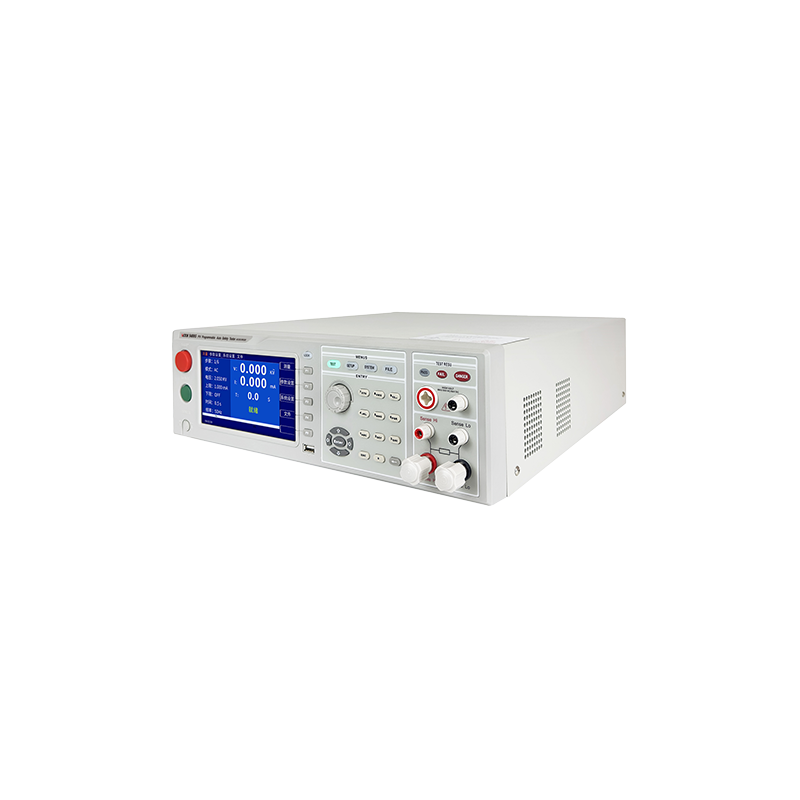

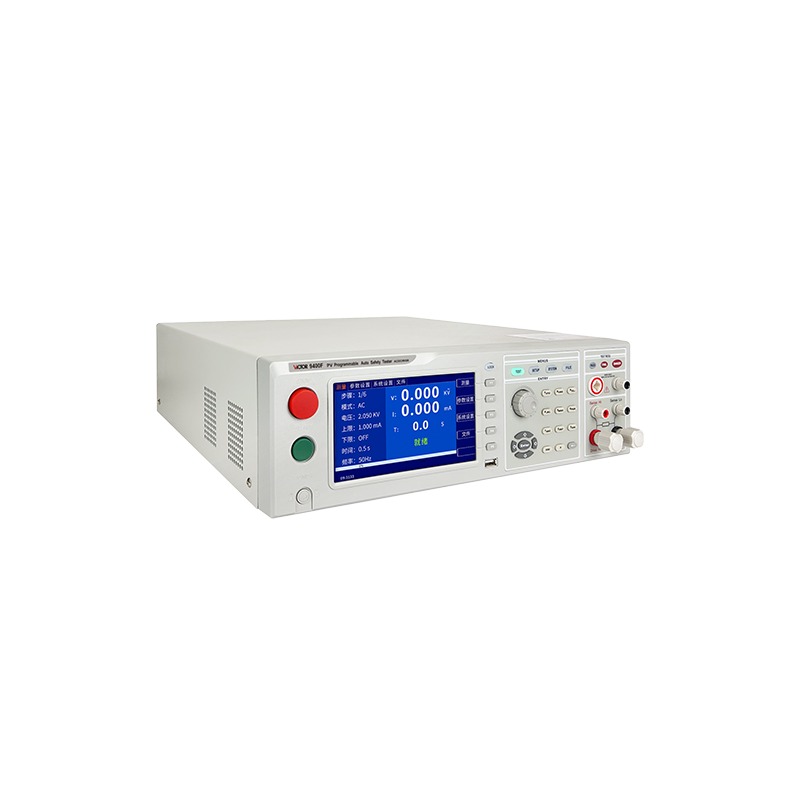

胜利仪器 光伏安规综合测试仪 VICTOR 9400D/E/F/G

交流耐压测试

电压范围

(0.1~10.0)kW

(0.05~5.0)kV

最大输出功率

200VA(10KV   20mA)

100VA(5kV   20mA)

最大额定电流

20mA

输出波形

正弦波DDS+功放

直流耐压

电压范围

(0.1~10.0)kV

(0.05~6.0)kV

最大输出功率

100VA(10KV   10mA)

60VA(6kV   10mA)

绝缘测试

输出范围

0.05~10KV

0.05~5KW

0.05~2.5KV

0.05~2.5KV

最大上限设定

499.9GΩ

99.99GΩ

49.99GΩ

199.99GΩ

最大下限设定

499.8GΩ

99.98GΩ

49.98GΩ

199.98GΩ

最小下限设定

1MΩ

测试范围

≥500V  <1.5KV 00GΩ/1 OM~100GΩ
<500V 100K~1G,
1G以上不保证精度 ≥1.5KV
500GΩ/10M   500GΩ

<500V   100K~1G,1G
以上不保证精度 ≥500V100GΩ

<500V   100K~1G,
1G以上不保证精度

精度

0MΩ~1000MΩ ±5%+
5 1GΩ~50GΩ   ±10%+10

0MΩ~1000MΩ ±5%+5;
1GΩ~50GΩ   ±10%+10

0MΩ~1000MΩ ±5%+5

0MΩ~1000MΩ ±5%+5;
1000MΩ~50GΩ ±10%+10

50GΩ~500GΩ ±15%+5

50GΩ~100GΩ ±15%+10

1000MΩ~50GΩ ±10%+10

50GΩ~200GΩ ±15%+5

接地电阻

输出电流范围

3~60A(DC)

340A(AC)

360A(DC)

精度

±(1%读数+0.2A)

±(1%读数+0.2A)

±(1%读数+0.2A)

分辨率

0.1A

0.1A

0.1A

电阻上限设定

最大电流/电流设定）×105mΩ

电阻下限设定

0~电阻上限值

电压表

范围

AC(0.1~10)KV；DC(0.1~10)KV

AC(0.05~5.00)KV；DC(0.05~6.00)KV

精度

±(1.5%+5V)

电流表

范围

AC   5uA~20mA；DC:0.5A~10mA

精度

≥2mA±(0.5%+5个字)；<2mA±(2%+5个字)

计时器

范围

0.1-999.9s

最小分辨率

0.1s

精度

±(1%+5ms)

测试时间

0.1S-999S   OFF=连续测试

电弧侦测

0-20mA

输出频率

50Hz/60Hz

工作温度

0-40℃≤75%RH

电源要求

110/220±10% 50Hz/60Hz±3Hz

接口

标配RS232、RS485、USB、PLC,选配LAN

屏幕

7寸TFT800*480

外形体积(D×H×W)

440*155*673mm

440*150*490mm

440*150*673mm

440*150*490mm

重量

36.25KG

24.55KG

30.6KG

8.85KG

随机标配附件

电源线0018、测试线26003A、测试线0048、测试线0007、高压棒8N+、
RS232通讯电缆0002、RS232转USB线0003、USB转方口连接线0006、
线材接口转接驱动光碟、U盘（说明书）、接线柱1套(红/黑色)

电源线0018、测试线26003A、测试线0048、高压棒8N十、
RS232通讯电缆00002、RS232转USB线00003、USB转方口
连接线0006、线材接口转接驱动光碟、U盘（说明书）

选配件

USB转RS485母串口线工业级、连接线1.5米长、上位机
