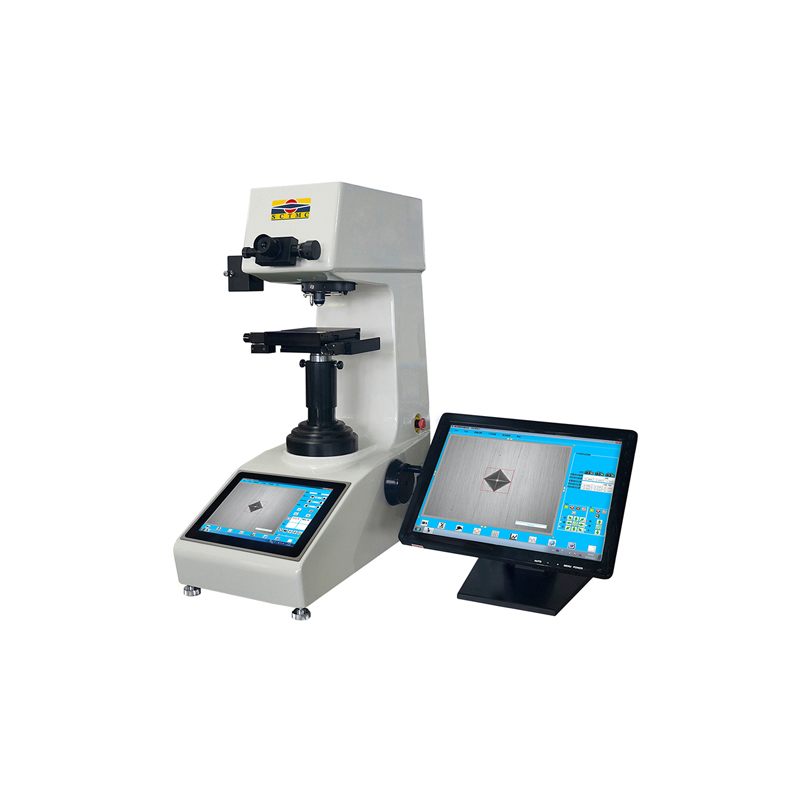

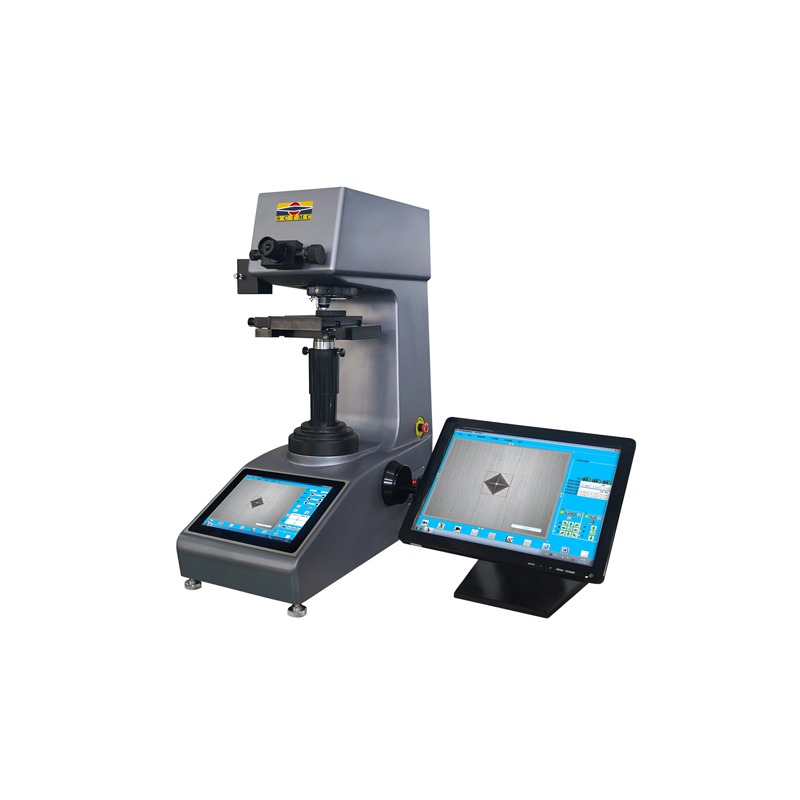

上海尚材全自动维氏硬度计 XHVT-10Z/30Z/50Z / V3.0-宜器服务网

产品详情

产品概述

硬度计和平板电脑一体化设计。搭载Windows 7操作系统，具备电脑的所有功能。通过内置CCD图像采集系统，在平板电脑上直接显示测试的压痕，触摸屏按键，自动测试维氏硬度值，彻底解决了维氏硬度计用显微镜测量压痕对角线长度的方式。避免了显微镜的光源给眼睛带来的刺激和视觉疲劳，保护了试验人员的视力。是中国维氏硬度计的一次重大革新。

功能特点

采用工业平板电脑与硬度计相结合，测试需要的全部参数在平板电脑上选择，显示清晰直观，操作方便。

内置CCD图像采集系统，压痕显示清晰直观，只需触摸按键即可读取硬度值。

压头和物镜间自动识别、自动转塔，自动测量维氏硬度值。

具有硬度标尺转换功能，可在各硬度标尺之间进行换算。

配置了3组物镜测量，供用户选择。

系统支持两种语言：中文和英文。

备有USB接口、VGA接口、网口，硬度值的测试结果，通过USB接口打印输出，连接网络上传共享。

自动记录测量数据，可生成硬度-深度曲线，保存成WORD或EXCEL文档。

X-Y电动试台，自动对焦，仪器自动测量，完全实现了维氏硬度测试的自动化。

适用范围

黑色金属、有色金属、IC薄片、表面涂层、层压金属；玻璃、陶瓷、玛瑙、宝石、薄塑料等；碳化层和淬火硬化层的深度及梯度的硬度测试。

主要参数

型号	XHVT- 10Z / 30Z / 50Z / V3.0
试验力	kgf, N
XHVT-10Z / V3.0	0.2kgf, 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf 1.96N, 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N
XHVT-30Z / V3.0	0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N
XHVT-50Z / V3.0	0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf, 50kgf 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N, 490N
测试模式	HV/HK
硬度测试范围	1HV~2967HV
试验力施加方法	自动（加载/保荷/卸载）
物镜和压头切换	自动切换
计算机系统	CPU：Intel I5，内存：8G，固态硬盘：128G
摄像头像素	130万
转换标尺	HV, HK, HRA, HRBW, HRC, HRD, HREW, HRFW, HRGW, HRKW, HR15N, HR30N, HR45N, HR15TW, HR30TW, HR45TW, HS, HBW
硬度读取	触摸屏显示压痕、自动读取
数据输出	可生成WORD或EXCEL报告，得到曲线图
物镜	10×，20×，40×
有效视场	10×：680μm，20×：340μm，40×：170μm
最小测量单位	10×：0.1μm，20×：0.05μm，40×：0.025μm
保荷时间	0~60s
光源	卤素灯光源
X-Y电动试台	尺寸: 110×110mm; 行程: 50×50mm; 分辨率: 0.002mm
试样最大高度	170mm
压头中心至机壁距离	130mm
电源	AC220V，50Hz
执行标准	ISO 6507，ASTM E92，JIS Z2244，GB/T 4340.2
外形尺寸	560×335×675mm，外箱尺寸650×380×960mm
重量	净重52kg，毛重67kg

标准配置

名称	数量	名称	数量
仪器主机	1台	外置触摸屏显示器	1台
10× 目镜	1个	10×，20×，40×物镜	各1只
金刚石维氏压头	1只	电动十字试台	1个
标准硬度块700~800 HV1	1块	标准硬度块400~500 HV5	1块
水平仪	1个	水平调节螺钉	4只
卤素灯12V、15~20W	1个	保险丝1A	2个
螺丝刀	1把	内六角扳手2.5mm	1把
电源线	1根	防尘罩	1只
鼠标	1个	U盘	1个
产品合格证	1份	产品说明书	1份
