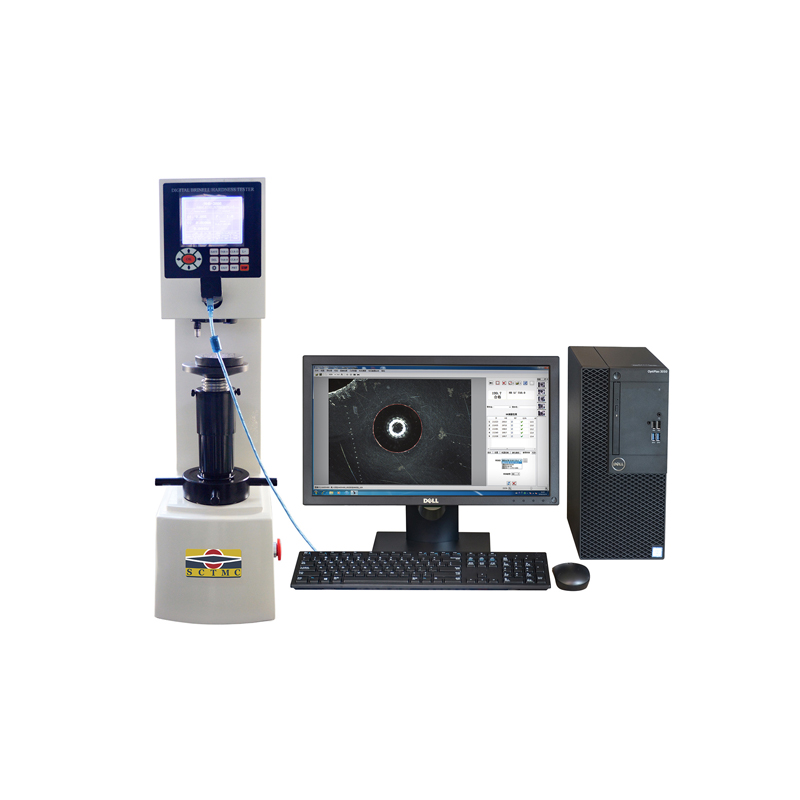

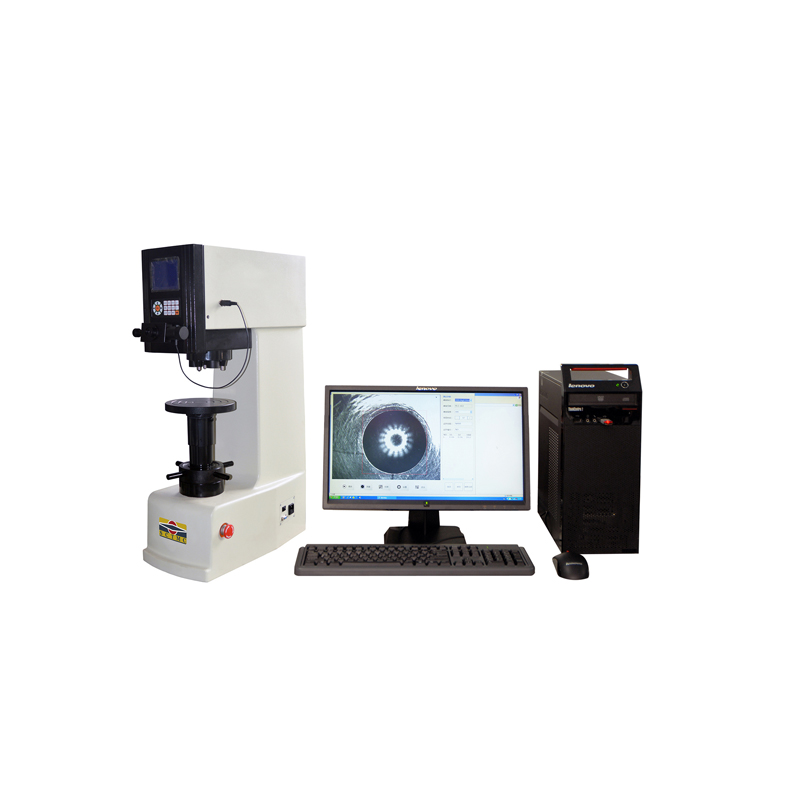

上海尚材 布氏CCD图像自动测量系统

产品概述

CCD图像自动测量系统，是电脑微机自动测量软件与硬度计相结合，使整个测试过程通过键盘和鼠标的简单操作即可完成，操作方便，测量精度高，最大限度地减少了人为误差和避免了操作者的视觉疲劳，能满足各种硬度测试要求。该系统采用了CCD摄像头，可在显示器上直接观察、测量压痕，对于设定试验条件、显示结果等均可快捷操作，统计演算、换算、显示曲线、判断是否合格等，并将数据结果保存成WORD或EXCEL文件。

功能特点

1. 基本功能：含图像处理与测量系统的所有功能，包括图像拍摄、标定、图像处理、几何测量、文档标注、相册管理、和定倍打印等；

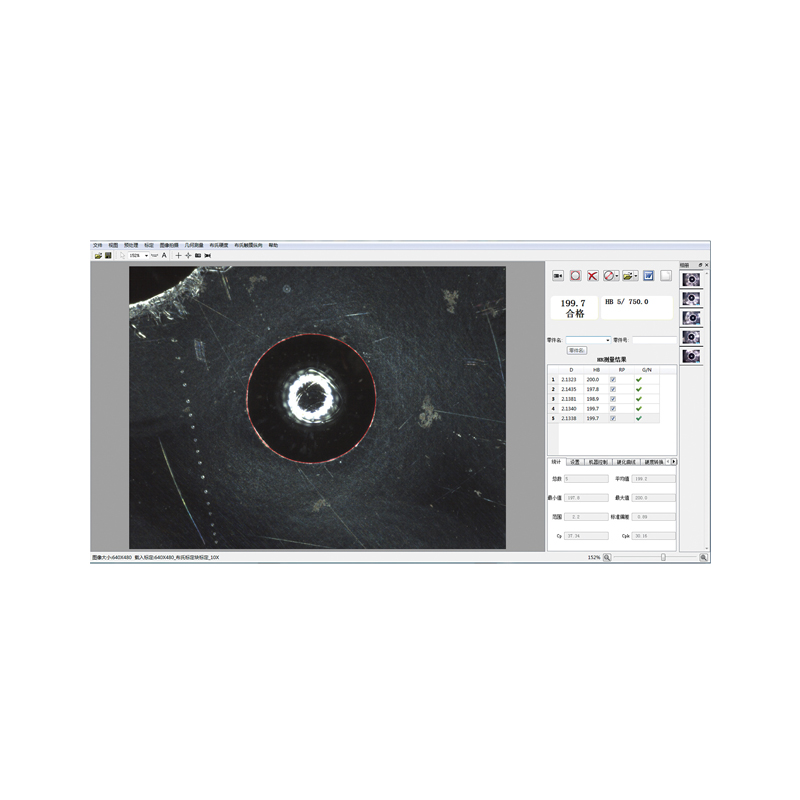

2. 自动测量：自动捕捉压痕并测出压痕直径和计算出相应的布氏硬度值；

3. 硬度值转换：系统可将测得的布氏硬度值HB转换成其它硬度值如HV、HR等；

4. 数据统计：系统自动计算所测硬度的平均值、方差等统计值；

5. 超标报警：自动标明异常值，当硬度超出规定值时，自动报警；

6. 测试报告：自动生成WORD或EXCEL格式报告，报告模板可由用户提供。

7. 使用方便：点击一下界面按钮即可全自动完成全部工作；如需手动测量或修改结果，鼠标拖拉一下即可；

8. 抗噪性强：先进可靠的图像识别技术能处理复杂样品表面的压痕识别，两种自动测量模式来处理极端情况；

9. 自动标定：系统已提供了标定功能，方便用于压痕大小测量，可随时标定。如配有标定网格, 系统可自动对标定网格交叉点实行全图标定以消除镜头畸变带来的测量误差。

适用范围

适用于数显布氏硬度计。

标准配置

1. 台式电脑   一台（I3处理器，内存4G，硬盘500G，19寸液晶屏）

2. 喷墨打印机   一台

3.  CCD摄像头（130万像素）    一套

4.  USB加密狗    一只

5. 测量软件    一套
