美国MEGGER 系列静态电机分析仪 Baker AWA-IV

美国MEGGER Baker AWA-IV系列静态电机分析仪

Baker AWA-IV静态电机分析仪是为电机维修、 电机可靠性测试和电机维护的专业人士设计的。它是一种 全自动的电机分析仪，能够通过可重复的和用户设置的测 试对电机的绝缘和电路进行彻底而全面的评估。这种仪器 也常被用来评估和测试改造后的电机的质量或者新电机出 厂前的质量检测。

Baker AWA-IV是一款操作简单的仪器，它具有直观的和触 摸屏式的用户界面。而且通过做综合性的一系列高低压测 试来很容易地判断电机的问题。测试结果是非常简单易懂 的图形和报告，电机维护专业人员能够用这些测试结果来 降低电机维护成本以及减少非计划停机。

提高测试可靠性
Baker AWA-IV的操作系统是Microsoft Windows 10。由于具有操作系统，操作人员就能对被测电机的测试项目做编程。独特的用户编程特性能让用户在多年测试同一台电机 的时候只编程一次（仪器测试标准不变时），节省了用户大量的时间和人力。

Baker AWA-IV系列分析仪能够执行以下的测试：

■绕组电阻测试(Res)
■绝缘电阻测试(IR)
■介电分析(DA)
■极化指数(PI)
■直流高压对地步进电压测试（DC step-voltage)
■直流高压对地电压持续爬升测试(DC continuous ramped)
■直流高压对地耐压测试（HIPOT）
■匝间浪涌测试（SURGE）

Baker AWA-IV 特性：

• 量程包括2 kV、4 kV、6 kV和12 kV型号

• 测试功能包括：电涌、绕组电阻、兆欧、极化指数、介质吸收、连续斜坡直流步进电压和直流耐压测试

• 12 kV HO（高输出）型号可用于对大型电机和发电机进行浪涌测试

• 与Baker PPX Power Pack兼容，以扩展绝缘测试电压量程（仅限6 kV、12 kV和12 kV HO版本）

• 符合IEEE和IEC的浪涌测试要求

• 利用获得专利的脉冲与脉冲误差面积比（PP-EAR）技术比较浪涌波形

• 仪器是现场便携式的，集成了先进的匝间评估功能

• 操作系统加入了Microsoft Windows 10

• USB端口用于使用Windows 10即插即用打印机进行数据传输和打印

• Megohm、PI、DA、DC step-voltage、DC hipot测试能力

• 具有能够被用作数据转移和连接即插即用的打印机的USB接口

• 无线网络功能

• RJ-45网线接口

• 12 kV HO (高输出功率)版本具有对大型电机进行匝间 浪涌测试的能力

• 电源箱PPX的兼容性(AWA 6 kV、12 kV、以及12 kV HO)

• 标配固态硬盘

大型电机测试能力

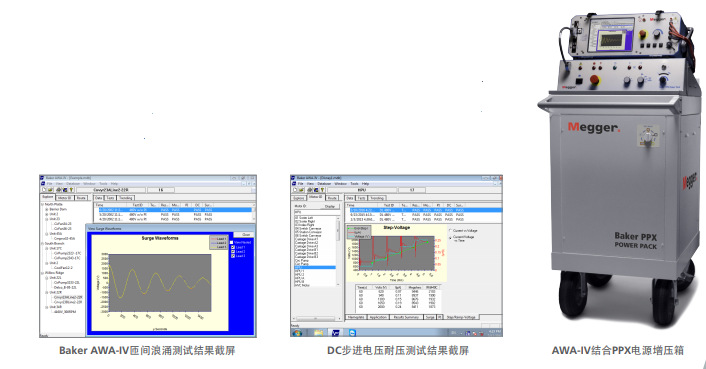

Baker AWA-IV是依靠与电源增压箱附件-PPX一起工作来增加测试能的。BAKER增压 箱的型号有PPX30、PPX 30A和PPX40，这些电源增压箱能够使得对高压绕组的测试成为可能。仪器通过可调变压器对输出电压进行控制，最高输出电压可达四万伏。当电源增压箱和AWA-IV一起使用的时候，就能做匝间浪涌和对地耐压测试，此时AWA-IV是作为控制器、记录仪和显示器存在的。

Baker AWA-IV 主要技术参数
