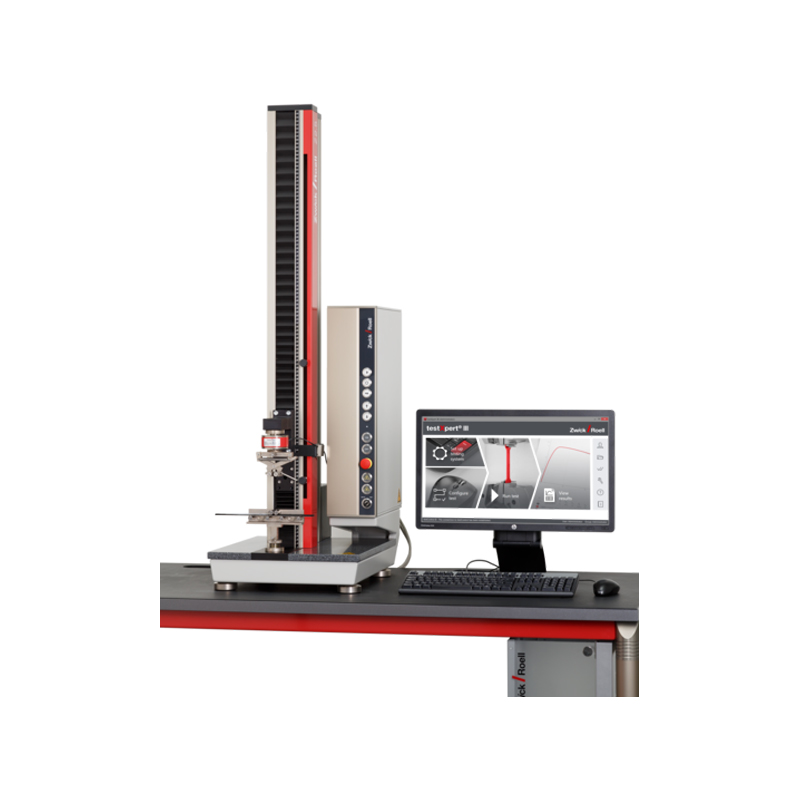

产品概述
zwickiLine台式试验机不仅适合于研发应用，也同样适合于例行质量控制中的测试。zwickiLine所有部件，包括机械部件、电子原件、测试软件以及其他配件都是在ZwickRoell德国工厂研发制造的，这使得zwickiLine的所有部件都具备最佳的配合性与兼容性。
主要特点
zwickiLine是易于使用的便携式单立柱材料试验机
它是高质量、经济的、节省空间的试验系统
因为采用了轻量、小占地的设计，该模块化系统可以简单的放置在任何试验室桌面上。
zwickiLine尽管体积小、重量轻，但却是一款非常强大和高效的试验机
直观且基于工作流程的触摸式操作
zwickiLine可以通过PC控制，也可以通过现代化的触摸屏控制。testXpert III的操作同样简单。由于直观且基于工作流程的操作，操作员总是能轻松找到合适的方法，无论他们是经验丰富的测试人员还是新员工。
应用
zwicki设计用于通过机电驱动系统进行准静态试验加载的增加、脉动或循环试验。
专为低载荷机械测试应用而设计。用于拉伸、压缩和弯曲试验。
zwicki特别适用于生产监控、货物进料检查、学校的演示或教学工作以及可靠的质量保证测试。
集成安全系统符合欧盟机械指令标准
保证用户和试验系统的最高安全度。所有欧盟机械指令安全要求都能保证。合规性记录在欧盟符合标准声明中。采用最先进的安全技术和经过验证的符合最高安全度和工业标准(IEC 60947)的工业部件。
强大的驱动器
可以设置极低的最小速度，并保持极佳的速度稳定性。该驱动器还提供较高的横梁行程分辨率。这对于要求高行程精度的部件测试，或高刚度和短行程的试样试验非常重要。
可以无限制地使用高测试速度范围。此外，试验载荷达到试验机额定载荷的110 %是被允许的，可用于补偿试验工装、附件等的重量。
高刚度和精确的横梁导向
刚性承重机架型材和大接触面积减少了横梁在载荷下的倾斜角度，从而能够非常精确地对中并对试样施加力。这对于部件 ... 以及许多其他材料的弯曲试验、压缩试验、精度试验很有优势。
现代、高质量的机架设计
带有两个测试区域的可扩展测试机保证了最佳的产能利用率，既节省了时间又节省了金钱。
宽大的测试区域深度允许使用更大的夹具并允许测试更大的组件，这些组件由宽下横梁提供最佳支撑。
新的 zwickiLine 型材有六个连续的、可自由进入的标准型材槽，用于单独安装试片材料、固定装置、安全装置、配件等。
zwickiLine 可根据需要在垂直或水平位置操作，并可在水平模式下旋转 180°。
现代化的安全围栏
符合CE标准的安全装置，带有电气联锁和机械防护锁功能，较大的作业区域，透明的设计和良好的可接近性，保护了操作人员免受飞溅试样碎片和其他危险的伤害。
灵活的设备选项
zwickiLine提供了各种设备选项，可用于对塑料、弹性体、金属、复合材料、纸张、纸板、纺织品、泡沫、食品以及医疗工程和制药行业的部件进行测试。试验区域深度较大，可允许使用较大的工装，可以测试较大的部件，通过宽的底部横梁提供最佳支撑。
整个试验系统的安全保障
采用双通道安全电路，实现了最高的安全性。其中包含横梁限位开关、驱动关闭开关、马达制动功能和运行模式开关。相关附件也被集成到安全电路中。符合CE标准的安全装置，带有电气联锁和机械防护锁功能，防止试验机在测试过程中受到干扰。
可变测试轴对中
快速的人机工程学试验：zwickiLine试验机可以根据需要在垂直或水平方向工作，在水平模式下可摆动180°。试验机还包括了单独安装电子测量控制系统的水平脚架。
洁净室用zwickiLine
制药、医疗工程、生物技术和食品生产行业的洁净室要求特别严格。特别是要包括可靠地排除细菌或其他有害物质污染的风险。
ZwickRoell的zwickiLine材料试验机可用于5级和6级洁净室的生产和试验区域。根据DIN EN ISO 14644 1:2016-06、DIN EN ISO 14644-14和VDI 2083-9.1验证洁净室是否适合使用材料试验机。
可直接在试样移除位置进行测试，无需花费时间从洁净室转移试样。
可以将试验机直接集成到洁净室的生产流程中（例如胰岛素笔的测试）。
可以没有污染地测试生物试样。
技术概览
依照型号，zwickiLine台式试验机适用于0.0005到3000 mm/min的测试速度，与试验力无关。试验机速度与试验载荷无关。可以按照测试需求来选择横梁位置控制、试验力控制或应变控制。
可以无限制地使用高测试速度范围。此外，试验载荷达到试验机额定载荷的110%是被允许的，可用于补偿试验工装、附件等组合在一起的重量。
zwickiLine的试验力从500N到5kN，试验区域高度从565 mm到1365 mm。
zwickiLine可以使用标准的商业电脑或者笔记本电脑来操作，无须特别的扩展卡。
轻量、小占地和空间节省的设计允许这个模块化系统可以简单的放置在任何试验室桌面上。
技术规格
型号 | Z0.5 TS | Z0.5 TN | Z0.5 TH |
|
订货号 | 058992 | 058993 | 058996 |
|
试验载荷Fmax | 0.5 | 0.5 | 0.5 | kN |
试验区域 |
高度，Pmin…Pmax（均不带安装螺柱） |
|
|
|
|
角朝上安装移动横梁 | 235 ...5651 | 235 ...10651 | 235 ...13651 | mm |
角朝下安装移动横梁 | 90 ...420 | 90 ...920 | 90 ...1220 | mm |
深度 | 105 | 105 | 105 | mm |
宽度 | 无限制 | 无限制 | 无限制 |
|
试验机机架 |
尺寸 |
|
|
|
|
无顶部横梁的试验机高度 | 7892 | 12892 | 15892 | mm |
宽度 | 4083 | 4083 | 4083 | mm |
带电子测量控制系统的宽度 | 4113 | 4113 | 4113 | mm |
深度 | 4803 | 4803 | 4803 | mm |
带电子控制系统的深度 | 6223 | 6223 | 6223 | mm |
重量 |
|
|
|
|
带电子控制系统时的约重 | 68 | 76 | 81 | kg |
在vmax条件下，在距离试验机正面1 m处测量的平均噪声级 | 61 | 61 | 61 | dB(A) |
驱动系统 |
横梁速度vmin ... vmax | 0.0005 ...20004 （可以选择3000）5 | 0.0005 ...20004 （可以选择3000）5 | 0.0005 ...20004（可以选择3000）5 | mm/min |
驱动行程分辨率 | 0.0830 | 0.0830 | 0.0830 | μm |
型号 | Z1.0 TS | Z1.0 TN | Z1.0 TH |
|
订货号 | 058997 | 058998 | 058999 |
|
试验载荷Fmax | 1 | 1 | 1 | kN |
试验区域 |
高度，Pmin…Pmax（均不带安装螺柱） |
|
|
|
|
角朝上安装移动横梁 | 235 ...5651 | 235 ...10651 | 235 ...13651 | mm |
角朝下安装移动横梁 | 90 ...420 | 90 ...920 | 90 ...1220 | mm |
深度 | 105 | 105 | 105 | mm |
宽度 | 无限制 | 无限制 | 无限制 |
|
试验机机架 |
尺寸 |
|
|
|
|
无顶部横梁的试验机高度 | 7892 | 12892 | 15892 | mm |
宽度 | 4083 | 4083 | 4083 | mm |
带电子测量控制系统的宽度 | 4113 | 4113 | 4113 | mm |
深度 | 4803 | 4803 | 4803 | mm |
带电子控制系统的深度 | 6223 | 6223 | 6223 | mm |
重量 |
|
|
|
|
带电子控制系统时的约重 | 68 | 76 | 81 | kg |
在vmax条件下，在距离试验机正面1 m处测量的平均噪声级 | 55 | 55 | 55 | dB(A) |
驱动系统 |
横梁速度vmin ... vmax | 0.0005 ...20004 | 0.0005 ...20004 | 0.0005 ...20004 | mm/min |
驱动行程分辨率 | 0.0554 | 0.0554 | 0.0554 | μm |
型号 | Z2.5 TS | Z2.5 TN | Z2.5 TH |
|
订货号 | 059001 | 059003 | 059004 |
|
试验载荷Fmax | 2.5 | 2.5 | 2.5 | kN |
试验区域 |
高度，Pmin…Pmax（均不带安装螺柱） |
|
|
|
|
角朝上安装移动横梁 | 235 ...5651 | 235 ...10651 | 235 ...13651 | mm |
角朝下安装移动横梁 | 90 ...420 | 90 ...920 | 90 ...1220 | mm |
深度 | 105 | 105 | 105 | mm |
宽度 | 无限制 | 无限制 | 无限制 |
|
试验机机架 |
尺寸 |
|
|
|
|
无顶部横梁的试验机高度 | 7892 | 12892 | 15892 | mm |
宽度 | 4083 | 4083 | 4083 | mm |
带电子测量控制系统的宽度 | 4113 | 4113 | 4113 | mm |
深度 | 4803 | 4803 | 4803 | mm |
重量 |
|
|
|
|
带电子控制系统时的约重 | 68 | 76 | 81 | kg |
在vmax条件下，在距离试验机正面1 m处测量的平均噪声级 | 55 | 55 | 55 | dB(A) |
|
