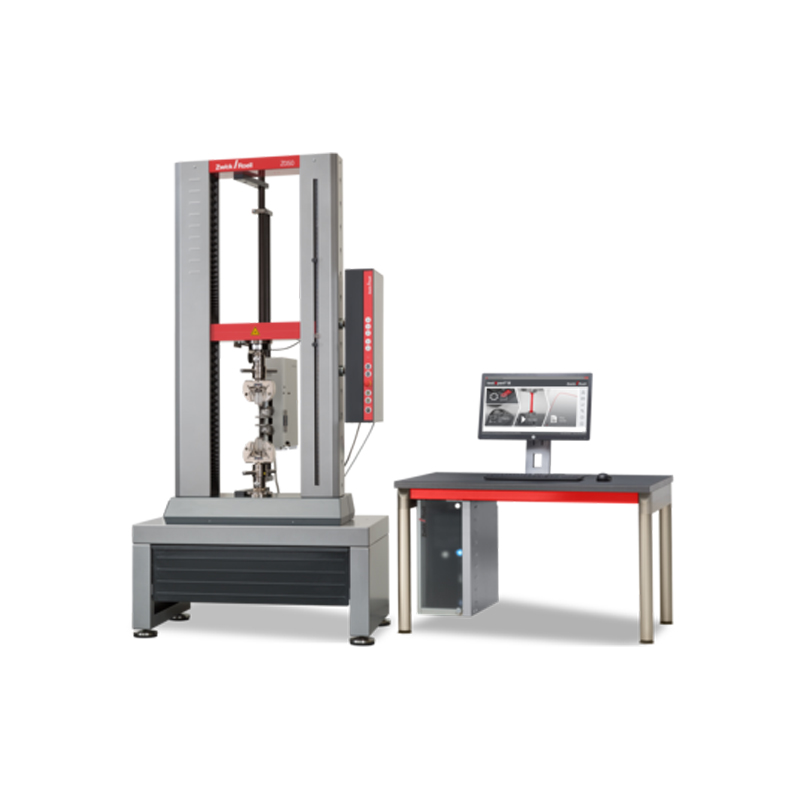

ZwickRoell 材料试验机 ProLine

产品概述

ProLine试验机是部件功能测试以及材料标准测试的理想机型。

配合使用ZwickRoell的直觉化测试软件，可以让使用ProLine材料试验机更加简便、快速。通过软件可以调用所有的测试程序。ProLine的所有部件，包括机械、电子和软件组件以及其他附件都是在ZwickRoell德国工厂研发制造的，这使得ProLine的所有部件都具备最佳的配合性与兼容性。

应用说明

ProLine专门针对材料和部件的标准化测试，使这些试验机的操作非常简单和紧凑。

部件的标准化测试多种多样：例子包括电气工业中的插头和弹簧触点试验、精密工程组件的接合和压制工艺质量测试以及卷轴和管道管壁的环形刚度试验。

在包装和食品行业中，测试包括塑料容器和纸板箱的堆垛性测试、按扣式盖的开关试验、罐盖的拉断试验、塑料薄膜和软管的裂纹扩展以及粘合试验以及手提把手的拉断试验。

集成安全系统符合欧盟机械指令标准

保证用户和试验系统的最高安全度。所有欧盟机械指令安全要求都能保证。合规性记录在欧盟符合标准声明中。采用最先进的安全技术和经过验证的符合最高安全度和工业标准(IEC 60947)的工业部件。

强大的驱动器

可以设置极低的最小速度，同时保持极佳的速度稳定性。此外，该驱动器提供了较高的横梁行程分辨率。这对于要求高位移精度的部件测试，以及短行程的高刚度试样试验非常重要。

可以无限制地使用高测试速度范围。此外，试验载荷达到试验机额定载荷的110 %是被允许的，可用于补偿试验工装、附件等组合在一起的重量。

更快的回程速度意味着减少了测试循环时间和增加了试验次数。电机采用零维护的交流技术。

高刚度和精确的横梁导向

两根钢制立柱为ProLine的移动横梁提供了高度精确的导向。刚性承重机架型材和大接触面积减少了横梁在载荷下的倾斜角度，从而能够非常精确地对中并对试样施加力。这对于部件等的弯曲试验、压缩试验、精度试验很有优势。

整个试验系统的安全保障

采用双通道安全电路，实现了最高的安全性。其中包含横梁限位开关、驱动关闭开关、马达制动功能和运行模式开关。相关附件也被集成到安全电路中。符合CE标准的安全装置，带有电气联锁和机械防护锁功能，防止试验机在测试过程中受到干扰。

机械模块化

机械模块化使试验系统可以通过ZwickRoell广泛的试验工装和试样夹具或定制设备进行扩展。这就是高适应性、无间隙插头和T型槽系统体现出的自我价值，并通过各种横梁安装选项提供支持。试样夹具和试验工具可根据需要随时更换，从而能够在同一台试验机上进行广泛的试验，并可快速、高度灵活地适应当前的试验情况。

交货时间短

由于ProLine材料试验机的交货时间短，只需两周，因此可以快速完成试验任务，节省宝贵的时间。

可以满足各种测试要求的合适解决方案

用于砂岩试验的弯曲试验工装

弹簧的压缩试验

包装的压缩试验

金属的拉伸试验

塑料的拉伸试验

技术概览

根据型号不同，ProLine的测试速度从0.0005到1500 mm/min。试验机速度与试验载荷无关。

可以无限制地使用高测试速度范围。此外，试验载荷达到试验机额定载荷的110%是被允许的，可用于补偿试验工装、附件等组合在一起的重量。

ProLine的载荷可以达到100 kN，试验区域的高度由1050 mm到1450 mm。

ProLine可以使用标准的商业电脑或者笔记本电脑来操作，无须特别的扩展卡。

技术规格

1、对于ProLine Z010 TH试验机，安装在横梁上的试样夹具和工具的最大总重量为20 kg。

2、（下）试验区域高度（无附件）

3、数值适用于自动模式下安全门关闭的试验机，以及没有安全装置的试验机。对于安全门打开的试验机，速度降低至600 mm/min。

1、（下）试验区域高度（无附件）

2、数值适用于自动模式下安全门关闭的试验机，以及没有安全装置的试验机。对于安全门打开的试验机，速度降低至600 mm/min。
