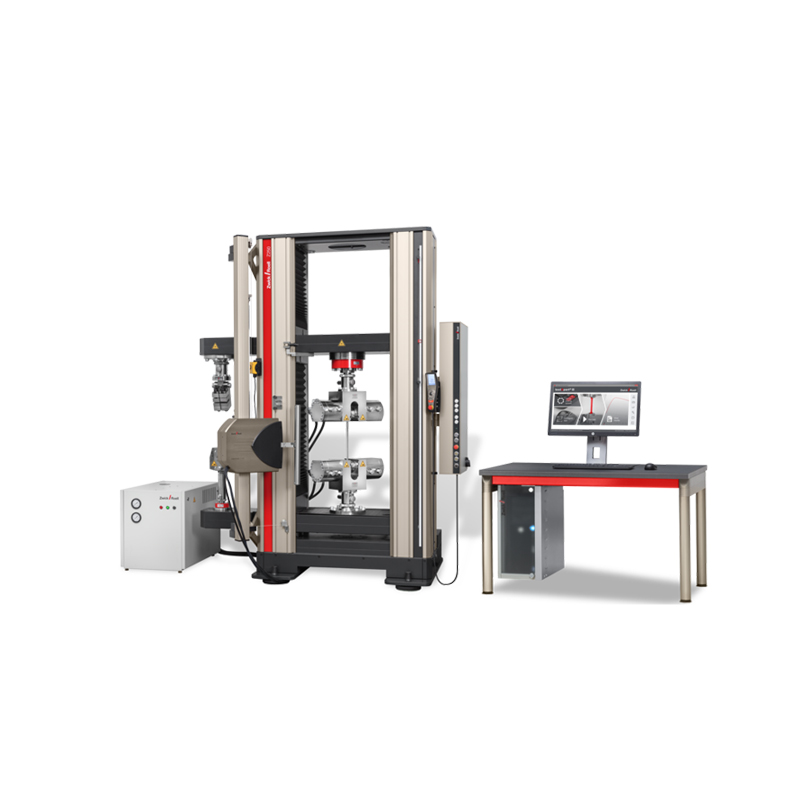

ZwickRoell 试验机 AllroundLine

产品概述

AllroundLine是一款可定制的、功能极为全面的试验机。它可用作落地式试验机（包括型号Z100、Z150、Z250）和台式试验机（型号Z010、Z020、Z030、Z050、Z100、Z150）。

AllroundLine试验机适合于所有领域的应用。一个久经验证的操作概念结合灵活、模块化的机架设计保证了其能够成为高要求测试应用的理想解决方案。 AllroundLine所有部件，包括机械部件、电子原件、测试软件以及其他配件都是在ZwickRoell德国工厂研发制造的，这使得其所有部件都具备最佳的配合性。

可以选择39种不同的标准试验机型号，优化了测试任务的处理

有立式试验机和台式试验机可供选择

模块化设计提供最大的灵活性和扩展选项

多种配套附件可供选择

当必须进行许多不同的测试时，多区域概念降低了操作和购置成本。

立式试验机与台式试验机

台式试验机

AllroundLine台式试验机的机架适用于几乎所有发生低等至中等试样伸长率的试验。 提供一个或两个（可选）试验区域。 对于环境温度以外的应用，台式试验机还可配备环境试验箱。

立式试验机

AllroundLine立式试验机的机架主要用于较大试验力的试验，用于具有较大应变的材料（如橡胶），需要集成较大温度调节装置或空调装置的试验，或用于测试非常大的部件。 提供一个或两个（可选）试验区域。

最佳的操作便利性

就操作新的AllroundLine试验机而言，人机工程学是重中之重。

试验机可以被调节到最适宜的人机工程学配置；模块化设计保证了根据需要进行调整。

可调节的横梁允许改变试验区域配置。

底座具有调平阻尼装置和升降小车的净空间，便于调整以适合安装位置的要求（适用于Z150 TL AllroundLine立式试验机）。

可调直立型材结合低的底座高度，可实现作业区域的灵活改变。对坐轮椅的操作人员也是操作友好的（适用于AllroundLine台式试验机）。

高刚度和精确的横梁导向
刚性机架型材、大接触面积和足够刚度的零部件尺寸保证了试验机的高刚度。减少了横梁在载荷下的倾斜角度，从而能够非常精确地对中并对试样施加力。这对于部件等的弯曲试验、压缩试验、精度试验很有优势。

机械模块化

机械模块化使试验系统可以通过ZwickRoell广泛的试验工装和试样夹具或定制设备进行扩展。这就是高适应性、无间隙插头和T型槽系统体现出的自我价值，并通过各种横梁安装选项提供支持。试样夹具和试验工具可根据需要随时更换，从而能够在同一台试验机上进行广泛的试验，并可快速、高度灵活地适应当前的试验情况。

集成安全系统符合欧盟机械指令标准

保证用户和试验系统的最高安全度。所有欧盟机械指令安全要求都能保证。合规性记录在欧盟符合标准声明中。采用最先进的安全技术和经过验证的符合最高安全度和工业标准(IEC 60947)的工业部件。

对于未来技术的变化已做好准备

已经为下一代测试作好了准备

模块化设计意味着试验系统可以在需要时重新装配或升级。此外，testControl II电子测量控制系统也会与新版本ZwickRoell软件兼容。即使产品已经停产，也能继续提供至少10年的备品备件支持。

双试验区域

通过第二个试验区域，可以在一台材料试验机上进行不同的试验，而无需更换工具。这保证了测试结果的可再现性，且无需使用第二台试验机。此外，两个测试环境可以使用一个力传感器操作，从而节省了购置和校准成本。

侧向试验区域

一台试验机中最多可有三个区域

两个试验区域的可调操作高度符合人机工程学设计

节约了时间和金钱，因为不需要进行升级改造

侧向试验区域可容纳大量的应用，且只需很少的空间。

使用testXpert III系统配置生成器可以提高试样测试效率。每个系统配置已准备就绪，按一下按钮即可进行测试。加载测试程序时会加载所有相关测试参数（工具间距、测试速度等）。这使得从标准系统配置更改为侧向系统配置非常容易。

现代化的机架设计

AllroundLine配备了已获专利的带导向缸的弯曲刚性空心型材。具有大表面积的长导向装置确保了高度精确的横梁导向。该组合最大程度降低了试样不需要的机械影响。结合到型材中的T型槽提供了灵活的安装选项。

在温度条件下的高精度试验

包括环境试验箱的试验机可以通过测试软件进行简单、直观的操作。所有部件（材料试验机、引伸计和测试软件）都是在ZwickRoell内部开发的。

技术概览

根据型号不同，AllroundLine的测试速度从0.00005到3000 mm/min。试验机速度与试验载荷无关。

可以无限制地使用高测试速度范围。此外，试验载荷达到试验机额定载荷的110%是被允许的，可用于补偿试验工装、附件等组合在一起的重量。

AllroundLine的最大试验力可达到250kN，试验区域的高度从1030 mm到2560mm。

AllroundLine可以使用标准的商业电脑或者笔记本电脑来操作，无需特别的扩展卡。

技术规格

1、数值适用于自动模式下安全门关闭的试验机，以及没有安全装置的试验机。对于安全门打开的试验机，速度降低至600 mm/min。

2、必须使用随附的安装套件用螺栓将这些试验系统固定到地面上。

型号	电源输入规格		试验载荷Fmax[kN]	驱动系统			订购号
	型号[W]	满载功耗，约[kVA]		横梁速度vmin ... vmax[mm/min]	横梁回程速度，最大值[mm/min]	驱动功率[W]
Z005   TN	500	2	5	0.0005   ...30001	30001	500	1004473
Z005   TNW	500	2	5	0.0005   ...30001	30001	500	1004475
Z005   TH	500	2	5	0.0005   ...30001	30001	500	1004476
Z005   THW	500	2	5	0.0005   ...30001	30001	500	1004477
Z005   TE	500	2	5	0.0005   ...30001	30001	500	10044782
Z010   TN	500	2	10	0.0005   ...20001	30001	500	1004479
Z010   TNW	500	2	10	0.0005   ...20001	30001	500	1004480
Z010   TH	500	2	10	0.0005   ...20001	30001	500	1004481
Z010   THW	500	2	10	0.0005   ...20001	30001	500	1004482
Z010   TE	500	2	10	0.0005   ...20001	30001	500	10044832
Z010   TEW	500	2	10	0.0005   ...20001	30001	500	10044842
Z020   TN	1	2.3	20	0.0005   ...10001	15001	500	1004485
Z020   TNW	1	2.3	20	0.0005   ...10001	15001	500	1004486
Z020   TH	1	2.3	20	0.0005   ...10001	15001	500	1004487
Z020   THW	1	2.3	20	0.0005   ...10001	15001	500	1004488
Z020   TE	1	2.3	20	0.0005   ...10001	15001	500	10044892
Z020   TEW	1	2.3	20	0.0005   ...10001	15001	500	10044902
Z030   TH	1	2.3	30	0.0005   ...10001	15001	1000	1004491
Z030   THW	1	2.3	30	0.0005   ...10001	15001	1000	1004492
Z030   TE	1	2.3	30	0.0005   ...10001	15001	1000	10044932
Z030   TEW	1	2.3	30	0.0005   ...10001	15001	1000	10044942
Z050   TH	1	2.3	50	0.0005   ...600	10001	1000	1004495
Z050   THW	1	2.3	50	0.0005   ...600	10001	1000	相关产品 德国 ZwickRoell 洛氏硬度计 DuraJet G5 DuraJet G5 德国 ZwickRoell 洛氏硬度计 DuraJet G5 DuraJet G5 产地：奥地利 品牌：ZwickRoell 主要技术参数：产品概述ZwickRoell的洛氏硬度产品家族包含多款硬度计，可用于经典洛氏硬度方法（试验载荷： 60 - 150 kg）、表面洛氏硬度方法（试验载... 市场价：￥0 画册 说明书 详情 ZwickRoell 硬度标块 ZwickRoell 硬度标块 产地：中国大陆 品牌：ZwickRoell 主要技术参数：产品概述硬度标块用于硬度测试仪器的年度间接校准程序和定期日常检查。 只有使用可确定最小硬度范围的高级硬度标块，并相应以较小的测量不... 市场价：￥0 画册 说明书 详情 ZwickRoell 模拟式和数字式邵氏硬度计 ZwickRoell 模拟式和数字式邵氏硬度计 产地：中国大陆 品牌：ZwickRoell 主要技术参数：产品概述这些邵氏硬度计用于测定塑料和橡胶的硬度，符合标准ISO 48、ASTM D2240、ISO 868、NFT 51109和BS 903第A26部分。用于在现场对... 市场价：￥0 画册 说明书 详情 ZwickRoell 3105 combi试验 邵氏硬度计/国际橡胶硬度计 ZwickRoell 3105 combi ZwickRoell 3105 combi试验 邵氏硬度计/国际橡胶硬度计 ZwickRoell 3105 combi 产地：中国大陆 品牌：ZwickRoell 主要技术参数：产品概述ZwickRoell 3105 combi为微处理控制硬度计，无论是国际橡胶硬度(IRHD)的各种标尺，还是邵氏硬度均具有非常高的测量精度。测量范... 市场价：￥0 画册 说明书 详情 ZwickRoell 3103 IRHD微型硬度计 ZwickRoell 3103 ZwickRoell 3103 IRHD微型硬度计 ZwickRoell 3103 产地：中国大陆 品牌：ZwickRoell 主要技术参数：产品概述ZwickRoell 3103 IRHD微型标尺紧凑型数字式硬度计包含一个底座，配备集成的电子控制器、显示器、一个高度可调的载物台，以及一个... 市场价：￥0 画册 说明书 详情 ZwickRoell 纳米压痕试验机 ZHN/SEM ZHN/SEM ZwickRoell 纳米压痕试验机 ZHN/SEM ZHN/SEM 产地：中国大陆 品牌：ZwickRoell 主要技术参数：产品概述安装于扫描电子显微镜（SEM）的ZHN/SEM纳米压痕试验机能通过最高分辨率观察试样进行微观机械测试的情况。它拥有现有的最大的测量范... 市场价：￥0 画册 说明书 详情 资料申请 在线留言
