产品概述
HC紧凑型试验机是一个完整的试验系统，所需的空间很小。因为低噪音液压源形成了试验机架的基座，所以机器的占地面积降至最少。HC紧凑型试验机结合了液压动力源的特殊降噪装置，特别适合在实验室中运行。
HC紧凑型试验机有两种规格。

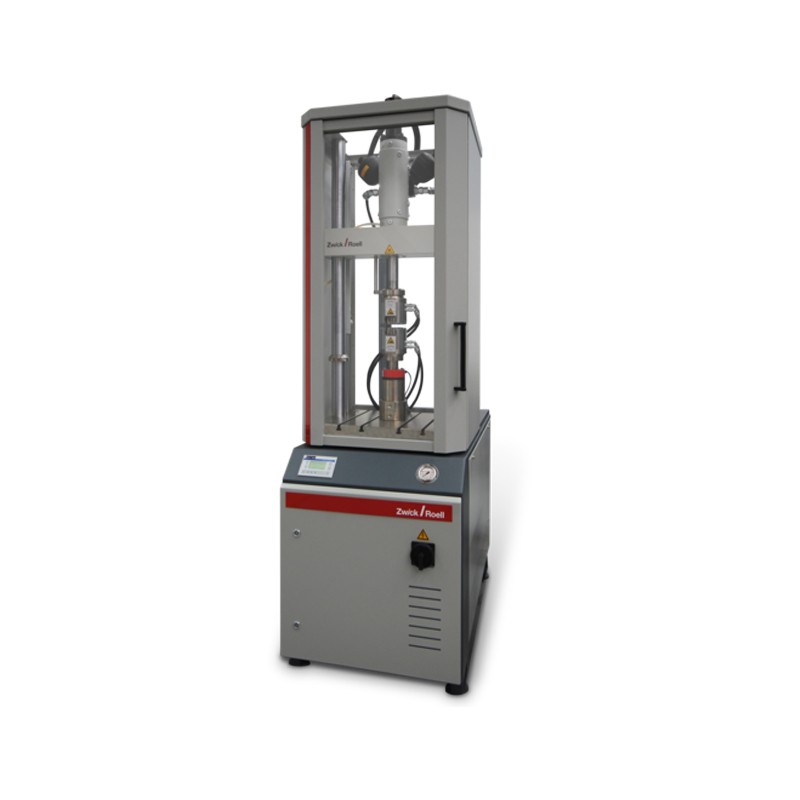

HC紧凑型试验机10/25 kN是为较小部件的疲劳试验设计的，可包括生物试验。该试验机配备T型槽平台，试验作动缸因此位于上横梁。
HC紧凑型试验机50/100 kN适合复合材料测试用的所有附件，配合附件使用既可进行静态试验，也可进行动态试验。由于试验机机架刚度高且易于连接高温炉，因此该试验机也最适合LCF试验。
环境试验箱可轻松安装在这两种型号的试验机上。对于载荷链对中要求特别高的应用（如LCF试验），试验机可配备可选的对中工装。
HC紧凑型试验机10/25 kN的优势
试验机集成了液压动力源，从而节省空间。
液压动力源噪音超低。
整个试验，连同自动引伸计和试样夹具的设置和控制，均通过配备显示器的遥控器装置进行。
用于动态试验的双柱机架试验载荷最高达25kN，试验作动缸安装在上横梁。
适用于10 kN和25 kN轴向作动缸。
液体静压轴承，无密封作动缸，几乎无摩擦且可免维护运行。
硬铬T型槽平台和立柱用于在腐蚀介质中进行试验。
附件范围广：环境试验箱、压板、试样夹具、弯曲试验工装等。
可选液压调节，方便上横梁定位。
安全防护罩符合CE机械指令，具体视应用而定。
HC紧凑型试验机50/100 kN的优势
试验机集成了液压动力源，从而节省空间
液压动力源噪音超低
整个试验，连同自动引伸计和试样夹具的设置和控制，均通过配备显示器的遥控器进行
用于动态试验的双柱机架试验载荷最高达100 kN，试验作动缸安装在下横梁
适用于50 kN和100 kN轴向作动缸
安全防护罩符合CE机械指令，具体视应用而定
液体静压轴承，无密封作动缸，几乎无摩擦且可免维护运行
附加的内部冷却回路将液压动力源的热空气排放降至最低
出于运输目的，作动缸未进行机械或液压分离，节省了调试成本
选件：液压调节，方便上横梁定位
附件范围：产品范围专门进行了协调，以适合LCF和复合材料应用
技术概览
10kN-25kN
试验区域高度 | 标准 | 延伸250 mm1 | 延伸500 mm |
|
动态额定试验力 | 25 | 25 | 25 | kN |
A - 立柱端最大高度 | 2240 | 2490 | 2740 | mm |
AG100 – 带100mm试验作动缸的最大高度 | 2725 | 2975 | 3225 | mm |
AG250 – 带250mm试验作动缸的最大高度 | 3025 | 3275 | 3525 | mm |
B - 最大宽度 | 720 | 720 | 720 | mm |
C - 最大深度 | 1360 | 1360 | 1360 | mm |
F - 下横梁的上边缘高度 | 995 | 995 | 995 | mm |
K - 总重量2 | 1080 | 1095 | 1120 | kg |
C1 – 试验机架最大深度 | 450 | 450 | 450 | mm |
D1 - 立柱之间的距离 | 460 | 460 | 460 | mm |
E – 立柱直径 | 65 | 65 | 65 | mm |
G – 最大试验区域高度3 | 1070 | 1320 | 1570 | mm |
H – 最大工作试验区域高度4 | 310至1010 | 560至1260 | 810至1510 | mm |
横梁间距为1000mm时的机架刚度 | 300 | 300 | 300 | kN/mm |
T型槽 | 根据DIN 650 12H12，间距80 mm |
|
连接尺寸 | Ø 70 mm，6 x M8和Ø 115 mm，4 x M8 |
|
夹持/调整：手动/手动 | 1037238 | 1037462 | 1037469 |
|
夹持/调整：手动/液压 | 1036930 | 1036931 | 1037473 |
|
1、要求和环境试验箱一起使用
2、含油和100mm试验作动缸，无夹具
3、上下横梁之间的距离
4、活塞缩回时活塞法兰和下横梁之间的距离
50kN/100kN
试验区域高度 | 标准 | 延伸500 mm1 |
|
动态额定试验力 | 50/100 | 50/100 | kN |
A – 立柱端最大高度 | 2320 | 2820 | mm |
（带对中工装） | (2430) | (2930) | mm |
B – 最大宽度 | 860 | 860 | mm |
C - 最大深度 | 2000 | 2000 | mm |
D1 – 立柱之间的距离 | 445 | 445 | mm |
E – 立柱直径 | 80 | 80 | mm |
F – 下横梁的上边缘高度 | 872 | 872 | mm |
G – 试验区域的最大高度2 | 350 ...1175 | 600 ...1680 | mm |
K – 总重量3 | 1350 | 1400 | kg |
横梁间距为1000 mm时的机架刚度 | 500 | 500 | kN/mm |
连接尺寸 | Ø 70 mm，6 x M8和Ø 115 mm，4 x M8 |
|
HC 100 – 夹持/调整：液压/液压 | 1085595 | 1085611 |
|
HC 50 – 夹持/调整：液压/液压 | 3010277 | 3010276 |
|
1、要求和环境试验箱一起使用
2、活塞缩回时活塞法兰和下横梁之间的距离
3、含油和100 mm试验作动缸，无夹具
液压动力源-低噪音
噪音水平 | <58 | dB（A） |
系统压力 | 210 | bar |
标称输出 | 10,7 | l/min |
容量，油箱 | 160 | l |
在32 °C时的冷却水要求 | 5 | l/min |
电压 | 400, 3PH/N/PE, 50 Hz1 | V |
马达额定功率 | 5 | kW |
含油重量 | 690 | kg |
序列号 | 1036929 |
|
1、或: 440 V, 3PH/N/PE, 60 Hz
液压动力源-低噪音
噪声级 | <58 | dB(A) |
系统压力 | 280 | bar |
标称输出 | 30 | l/min |
油槽体积 | 160 | l |
32 °C时的冷却水要求 | 30 | l/min |
电气连接 | 400，3PH/N/PE，50 Hz1 | V |
电机额定功率 | 15 | kW |
订货号 | 3009244 |
|
1、或：440 V，3PH/N/PE，60 Hz
