产品概述
ZwickRoell已经持续多年提供高质量冲击试验机系统。基于已有经验，ZwickRoell已经成功开发出一系列新型落锤冲击试验机，并以Amsler命名。
在低温和高速载荷作用下，塑料变得更脆。因此，塑料强度的温度效应与加载速率敏感性被人们所关注和研究。

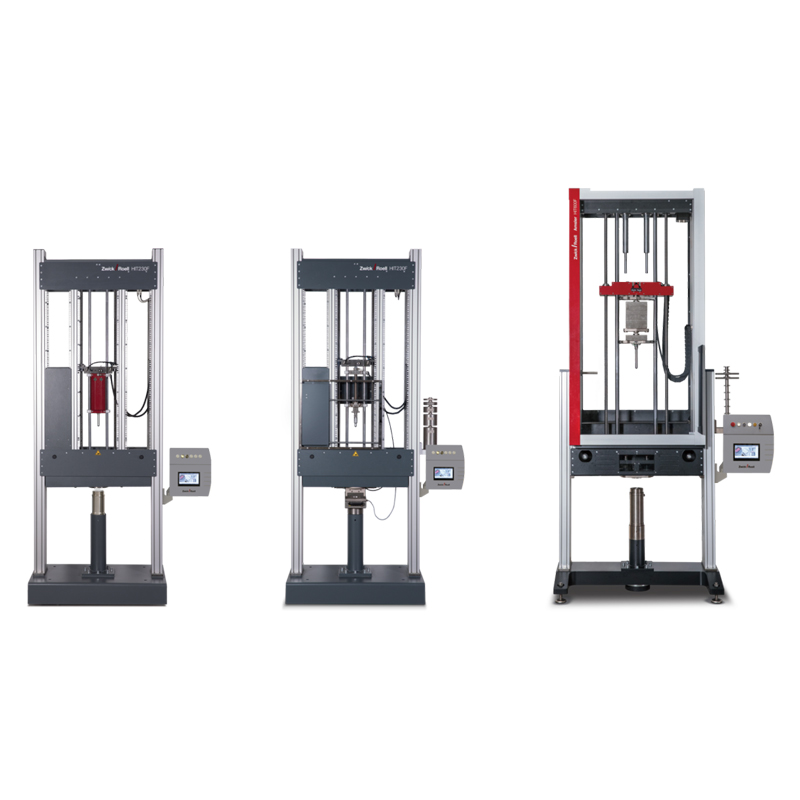

Amsler HIT230F and HIT600F落锤冲击试验机，主要用于塑料的冲击测试，其优化的测试空间设计使得温度环境试样的安装和更换更加便捷和高效。
Amsler HIT600F万能落锤冲击试验机。
Amsler HIT230F 和 Amsler HIT230F的冲后压测试：小型落锤冲击试验机用于穿孔测试。
Amsler HIT 600F应用范围
塑料的穿透测试，依据标准ISO 6603-2 和ASTM D3763。
依据多种汽车产业标准的塑料加速穿透测试。
根据 ISO 7765-2 对薄膜进行穿透测试。
根据ASTMD7136、DIN EN 6038和AITM 1.0010、Boeing BSS 7260、SACMA SRM 2R-94、DIN 65561对纤维增强复合材料（CAI）进行预破坏。
根据ISO 179-2、ASTM D6110和ISO 180和ASTMD256进行简支梁和悬臂梁冲击测试。
Amsler HIT230F应用范围
Amsler HIT230F是一款针对塑料进行多轴冲击穿孔测试的理想设备。应用范围包括通过材料表征所进行的研发及质量控制。
在室温及高低温环境下，根据标准ISO 6603-2, ASTM D3763进行多轴冲孔测试。
HIT230F CAI应用范围
Amsler HIT230F是对复合材料冲击后压缩（CAI）测试进行预冲击损伤的理想设备，该方法被广泛应用于航空工业。
冲击后压缩测试中对于纤维增强复合材料所进行的冲击测试需要满足以下标准：Airbus AITM 1-0010, Boeing 7260, ISO 18352, DIN 65561, ASTM D7136, DIN EN 6038
可靠的测试结果
较高的固有频率保证了测试结果的准确性。
所有测试通道的超高数据采集频率4MHz保证了测试曲线具备最佳的分辨率。
无论对于对于脆性还是延性材料而言，较大的缓存空间保证了测试数据的每个细节都被保存。
人体工程学设计与高效
高度优化的测试空间，保证测试序列的高效进行。
无需安装温箱，轻松实现低温试样的手动进样。
测试区域的安全装置无需手动打开。
软件testXpert III的自动化序列测试模式可实现多个试样的无间断测试。
冲头的自动润滑。
温度环境下试样的测试
在低温下，冲击强度是材料的一个关键力学性能参数。如果需要对试样进行降温，ZwickRoell针对Amsler HIT230F 和 Amsler HIT600F设计了保温箱
对于试样的低温测试，试样需要首先放入保温箱中。
多个试样被放入保温箱中，随后将连续为落锤冲击测试提供试样，换样间隔可控制在5秒内。
与温箱的安装相比，该方法的效率显著提升保温试样弹夹可轻松拆卸，并用于冷却其它试样。
直观人性化的触屏操作
所有测试相关参数设置与高级别系统设置相分离。向导会引导用户一步一步完成试验设置。
落锤冲击试验机与软件分别对测试和数据处理实现了最优协调。
设备上直接显示测试曲线，从而节省了损伤类型选择所需的时间。
技术参数
型号 | Amsler HIT600F落锤冲击试验机 |
订货号 | 1050436 |
势能，无加速单元，最大 | 550 | 焦耳 |
势能，有加速单元，最大 | 670 | 焦耳 |
尺寸 |
高度 | 2987 | mm |
宽度，包含操作单元与单个砝码托架 | 1370 | mm |
总宽度，安全门打开 | 2120 | mm |
深度 | 800 | mm |
下落高度，取决于测试设备，最大 | 1400 | mm |
下落高度，取决于测试设备，最小 | 50 | mm |
最大下落重量 | 40 | kg |
最小下落重量 | 2.04 | kg |
冲击加速度，取决于测试设备，最大 | 5 | m/s，1.4米下落高度 |
冲击加速度，取决于测试设备，最小 | 1 | m/s |
力值信号分辨率 | 16 | 位 |
测试频率（力值信号），最大 | 4 | MHz |
配备了常用附件后的重量约为 | 1020 | kg |
额外动态最大载荷，无加速度 | 22.9 | kN |
额外动态最大载荷，有加速度 | 28 | kN |
地面荷重： | 10.4 | kN/m² |
水平底脚处的局部载荷 | 40.5 | N/cm² |
电源输入规格 |
电源插头 | CEE 7（接地） |
电源 | 230 | V，1Ph/N/PE |
最大电流消耗 | 14.8 | A |
满载功耗，约 | 3.4 | kVA |
电源频率 | 50/60 | Hz |
压缩空气 |
压力 | 5.5 ...8 | bar |
工作压力 | 5 ...8 | bar |
每次测量需要压缩气体量 | 2 | l |
所需供气输出频率 | 600 | l/min |
压缩气体连接处 | TL 7 |
维护装置 | 固定于设备上 |
型号 | Amsler HIT230F落锤冲击试验机 |
订货号 | 1044068 |
势能 | 230 | 焦耳 |
尺寸 |
高度 | 2600 | mm |
宽度 | 1,000 | mm |
深度 | 600 | mm |
下落高度，最大 | 1,000 | mm |
下落高度，最小 | 110 | mm |
| 23.3 | kg |
冲击加速度，最大 | 4.4 | m/s，1米下落高度时 |
力值信号分辨率 | 16 | 位 |
测试频率（力值信号），最大 | 4 | MHz |
夹持力 | 6 ...9 | kN |
重量，约 | 400 | kg |
地面承重（通过试验机机架表面施加） | 20 | kN/m² |
水平底脚处的局部载荷 | 200 | N/cm² |
在 vmax 条件下，在距离机器正面 1 m 处测量的平均噪音水平 | 60 | dB(A) |
电源输入规格 |
电源 | 100 ...240 | V |
相位 | 1Ph/N/E |
允许的电压波动 | ±10 | % |
满载功耗，约 | 0.5 | kVA |
电源频率 | 50/60 | Hz |
压缩空气 |
压力 | 5.5 ...8 | bar |
工作压力 | 5 ...8 | bar |
每次测量需要压缩气体量 | 2 | l |
所需供气输出频率 | 600 | l/min |
压缩气体连接处 | TL 7 |
维护装置 | 固定于设备上 |
型号 | Amsler HIT230F落锤冲击试验机 |
|
订货号 | 1044081 |
|
势能 | 100 | 焦耳 |
尺寸 |
|
|
高度 | 2600 | mm |
宽度 | 1000 | mm |
配备单个砝码托盘的宽度 | 1235 | mm |
深度 | 695 | mm |
下落高度，最大 | 1000 | mm |
下落高度，最小 | 110 | mm |
最大下落重量 | 10.2 | kg |
最小下落重量 | 2.04 | kg |
冲击加速度，最大 | 4.4 | m/s，1米下落高度时 |
力值信号分辨率 | 16 | 位 |
测试频率（力值信号），最大 | 4 | MHz |
夹持力 | 手动 |
|
重量，约 | 400 | kg |
地面荷重： | 20 | kN/m² |
水平底脚处的局部载荷 | 200 | N/cm² |
在 vmax 条件下，在距离机器正面 1 m 处测量的平均噪音水平 | 60 | dB(A) |
电源输入规格 |
电源 | 100 ...240 | V |
相位 | 1Ph/N/E |
|
允许的电压波动 | ±10 | % |
满载功耗，约 | 0.5 | kVA |
电源频率 | 50/60 | Hz |
压缩空气 |
压力 | 5.5 ...8 | bar |
工作压力 | 5 ...8 | bar |
每次测量需要压缩气体量 | 2 | l |
所需供气输出频率 | 600 | l/min |
压缩气体连接处 | TL 7 |
|
维护装置 | 固定于设备上 |
|
