英国稳科 Wayne Kerr 精密元件分析仪 WK6400B

6400B 概述

6430B 和 6440B 精密元件分析仪可对任何无源元件进行彻底和准确的测试，达到高分辨率。特别是对于电容器制造商，这些仪器提供了快速自动生产测试和完整设计表征的能力。用户包括无源元件、制造测试、设计和测试材料的设计人员以及评估元件特性的电路设计人员。

可以自动计算任何组件及其在该频率下的等效串联或并联电路的谐振频率。这两款仪器均专为高性能组件测试而设计，基本精度为 0.02%，价格低廉。6430B 是覆盖至 500 kHz 的入门级仪器，而功能齐全的 6440B 覆盖至 3 MHz。

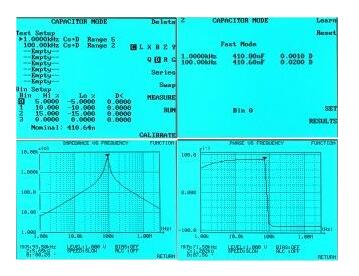

为了在指定频率范围内高速评估组件性能，使用多频模式。在这种模式下，操作员决定要测量哪个参数以及在什么频率下测量。6430B 和 6440B 完成其余工作，在大型 LCD 显示屏上创建易于阅读的表格。每个测试都可以有一个简单的通过/失败显示。

电容器的快速自动多频生产测试

6430B 和 6440B 可在生产环境中快速自动测试电容器。用户可以从任何仪器系列中选择测量值，并对每个组件执行多达八种不同的测试。可以为每个测试选择公差箱。仪器在完成所有测试后选择整体 bin。测量结果可以通过 GPIB 或打印机输出。测试序列由外部输入、GPIB 或前面板触发。测试序列完成后，将选择 bin 并在 GPIB 上提供测量数据。这个过程以非常高的速度进行，允许在大约 180 毫秒内完成双频测试。用户可以使用统计形式的通过/失败数据，并可在 LCD 显示屏上查看，

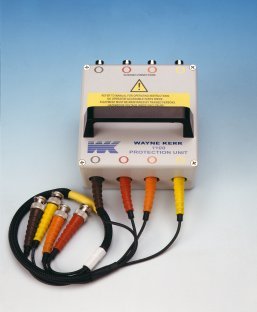

防止充电电容器

高精度测量仪器对充电的电容器很敏感，如果连接会导致昂贵的维修和不可接受的停机时间。Wayne Kerr Electronics 已经发现了这个问题，并开发了一种解决方案来保护测试设备免受带电电容器的影响。在这种情况下，保护单元会熔断保险丝，更换起来很容易且成本低廉，同时测试设备不会受到伤害并继续提供可靠的准确性能。保护单元将保护测试设备免受高达 25 焦耳的充电能量的影响。

6440B 主要特征

• 0.02%基本精确度

• 可外加直流偏置电压DC 0～±60V

• 四线式测试，可精确测量极低的Rs、L及Rdc与高Q

• 提供ALC定电压、定电流两种模式，可测试对电压、电流有高度敏感响应的待测物

• 校准后，程序自动存储，除非换夹具，不需要再校准

• 大LCD屏幕显示，易于读值查看程序

• 提供曲线绘图功能（仅限WK6440B）

6440B 主要技术参数
