PSS-RFSW10402

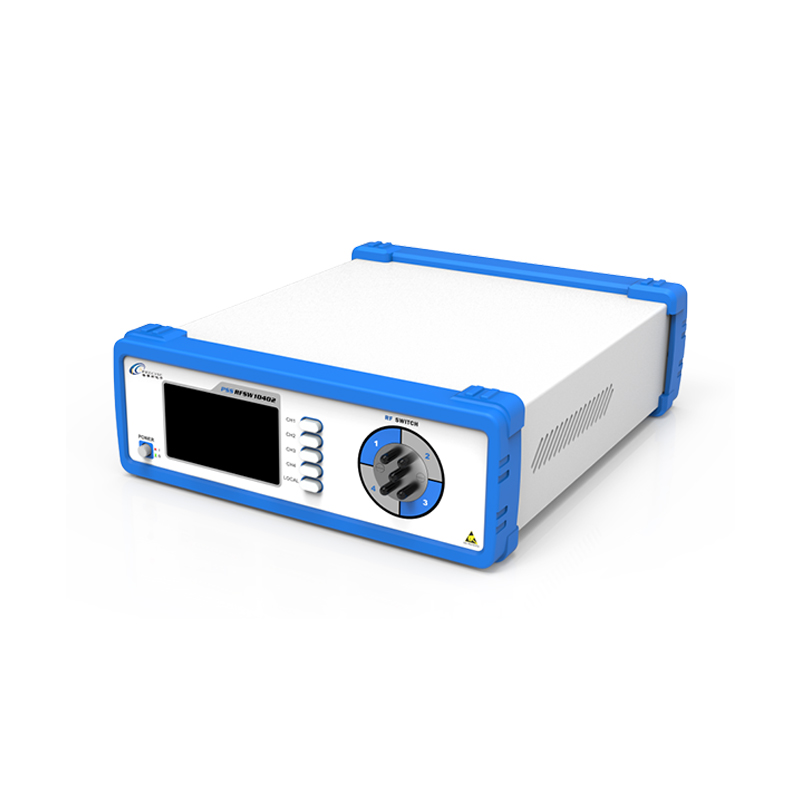

普赛斯 射频开关 PSS RFSW10402

品牌名称：普赛斯

产品型号：PSS RFSW10402

获取报价 加入询盘
产品规格
产品介绍
普赛斯PSS RFSW10402是一种功能齐全，操作简单，应用全面的射频信号切换仪器。它的主要功能是将多路射频信号中的任一路或几路通过控制逻辑连通，以实现不同信号路径的切换。
资料下载
产品资料-普赛斯 PSS RFSW10402 射频开关
2页
渠道商
产品详情

产品概述

普赛斯PSS RFSW10402是一种功能齐全，操作简单，应用全面的射频信号切换仪器。它的主要功能是将多路射频信号中的任一路或几路通过控制逻辑连通，以实现不同信号路径的切换。



产品应用

射频电信号扩展

通信产品自动化测试

实验室与科研



产品特点

DC—20GHz高速射频信号切换（其他带宽可定制）

支持手动控制，液晶显示、按键灵活操作

支持多类型通信接口，RS232、GPIB、LAN等

高隔离度，低驻波比和低插入损耗



产品参数

参 数

参考值

工作频段

DC   ~ 20GHz

通道数

4通道（其余通道可拓展）

驻波比

＜1.3 (DC   ~ 6GHz);＜1.4 (6 ~ 12.4GHz);

＜1.5 (12.4   ~ 18GHz);＜1.6 (18 ~ 20GHz)

插入损耗

＜0.3dB   (DC ~ 6GHz);＜0.4dB (6 ~ 12.4GHz);

＜0.5dB   (12.4 ~ 18GHz);＜0.6dB (18 ~ 20GHz)

隔离度

＞70   dB (DC ~ 6GHz);＞65 dB (6 ~ 12.4GHz);

＞60 dB   (12.4 ~ 18GHz);＞55 dB (18 ~ 20GHz)

切换时间

＜20   ms

工作寿命

＞10^6Cycle

射频接口类型

SMA型Famale

射频接口阻抗

50   Ω

通信接口

LAN/RS232/GPIB
