产品介绍

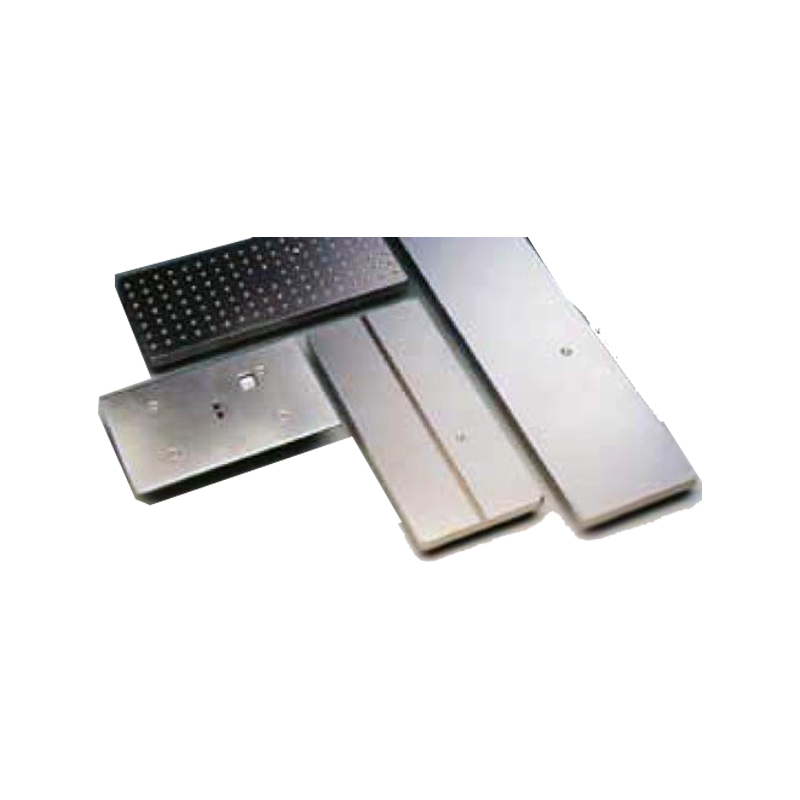

Wallace开发了用于H 12微量,H 14静载荷和H 17邵氏硬度计的快速更换系列工作台。工作台只需定位在精密销钉上 - 无需额外固定。预计客户可能需要额外的工作台来满足其不同的测试要求。
“V”型槽台 H 19
H19-2 小“V”槽
180mm x 76mm,沿长度宽 1 mm 的“V”槽 H19-3 中“V”槽
180mm x 76mm,沿长度
宽 4mm 的“V”槽。
H19-4 中“V”槽
180mm x 76mm,沿长度宽 8mm 的“V”槽
矩阵表 H19-5
180 毫米 x 76 毫米。
矩阵由 126 个孔组成,位于 10mm 中心。交替的孔被攻丝以接受 M3 螺纹螺钉或钻到 3mm 以接受直径为 3mm 的平行销钉。
矩阵的精度允许精确定位夹具和固定装置。
“O”形戒指支架 H19-ORA
两个齿轮驱动的倾斜销从表面升起,以牢固地定位“O”形环,以便环始终正确定位。可以处理截面直径为1 - 6mm的“O”形圈。
超大桌子 H19-7
300mm x 76mm
平坦的表面,可轻松定位非常大的样品
真空试样表 H19/VAC
这是一种替代样品台,用于将较薄的样品平放在工作台上,需要使用真空泵 (X2)。这是与显微硬度计 (H12) 和邵氏 M (H17M) 仪器配合使用的理想选择。
自定义表格
Wallace可以为特殊应用提供定制设计的桌子。
产品范围
货号 | 名字 |
WAH 19 | 硬度计 'V' 槽表 H19 |
WAH 19-5 | 硬度计矩阵表 H19-5 |
WAH 19-ORA | 硬度计 'O' 环支架 H19-ORA |
WAH 19-7 | 超大表硬度计 H19-7 |
WAH19/VAC | 硬度计真空试样表 H19/VAC |
