BJ-8600
BJ-8600
BJ-8600

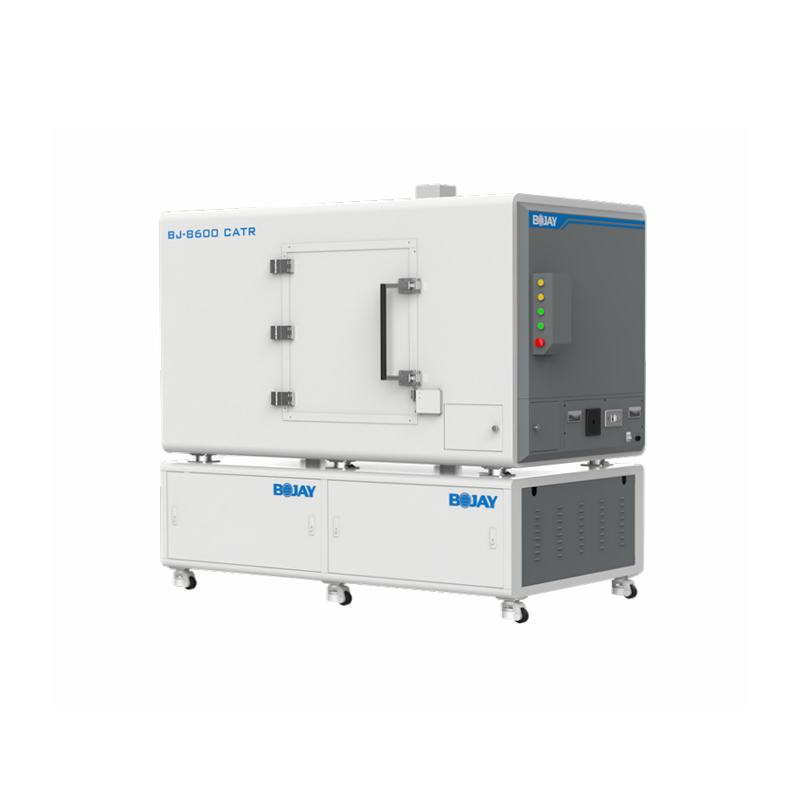

博杰 紧缩场测试解决方案 BJ-8600

品牌名称：博杰

产品型号：BJ-8600

获取报价 加入询盘
产品规格
产品介绍
在0.7-90GHz工作频率范围内射频隔离度＞70dB;
兼容24GHz ~ 90GHz紧缩场（CATR），占地仅5m³，体积仅为传统吸波暗室（同等效能和测试精度）的1/5，节省空间80%；
直径300mm大尺寸静区，支持黑盒测试（不需要展示产品内部结构，即可进行测试），避免研发信息泄漏，保密性强，新品研发更省心。
资料下载
索取PDF产品资料
渠道商
产品详情

产品特点

在0.7-90GHz工作频率范围内射频隔离度＞70dB;

兼容24GHz ~ 90GHz紧缩场（CATR），占地仅5m³，体积仅为传统吸波暗室（同等效能和测试精度）的1/5，节省空间80%；

直径300mm大尺寸静区，支持黑盒测试（不需要展示产品内部结构，即可进行测试），避免研发信息泄漏，保密性强，新品研发更省心。

定位器GUI操作，提供API，友好的人机交互界面直观易操作，新员工1人1天即可上手，降低人工成本；

采用TTL硬件触发，毫秒快速扫频，测试和通讯时延较软件触发改善100倍，综合测试效率提升5倍；

选配温控箱支持-50~105℃，无需额外准备即可模拟极限环境温度测试，节省实验室费用；



机械规格

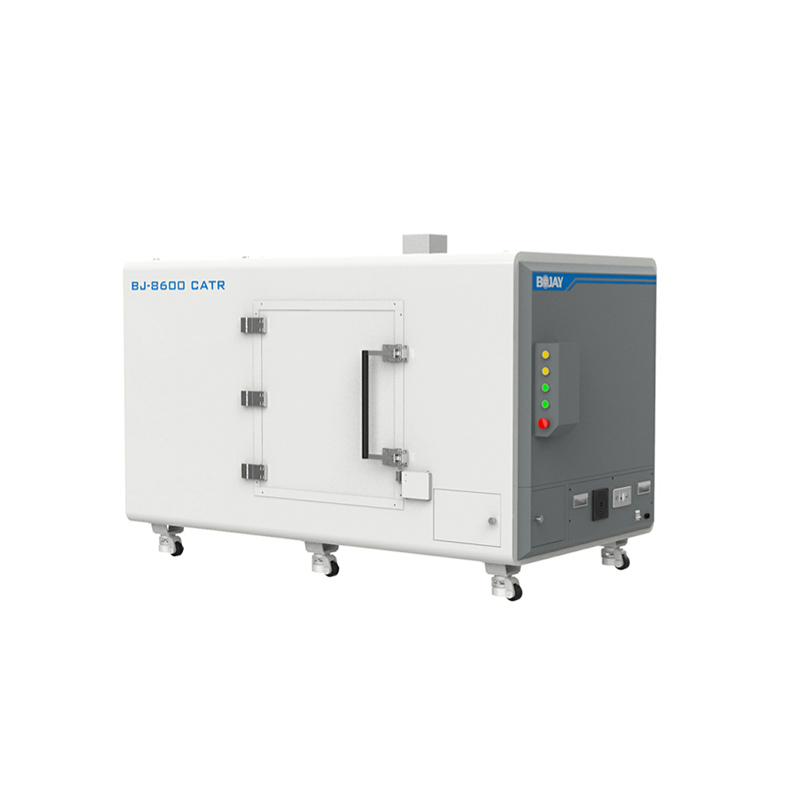

外形尺寸（不带底座）

1208(W)*2215   (L)*1300(H)mm

外形尺寸（带底座）

1208(W)*2215   (L)*1925(H)mm

底座外形尺寸

1135(W)*2005   (L)*625(H)mm

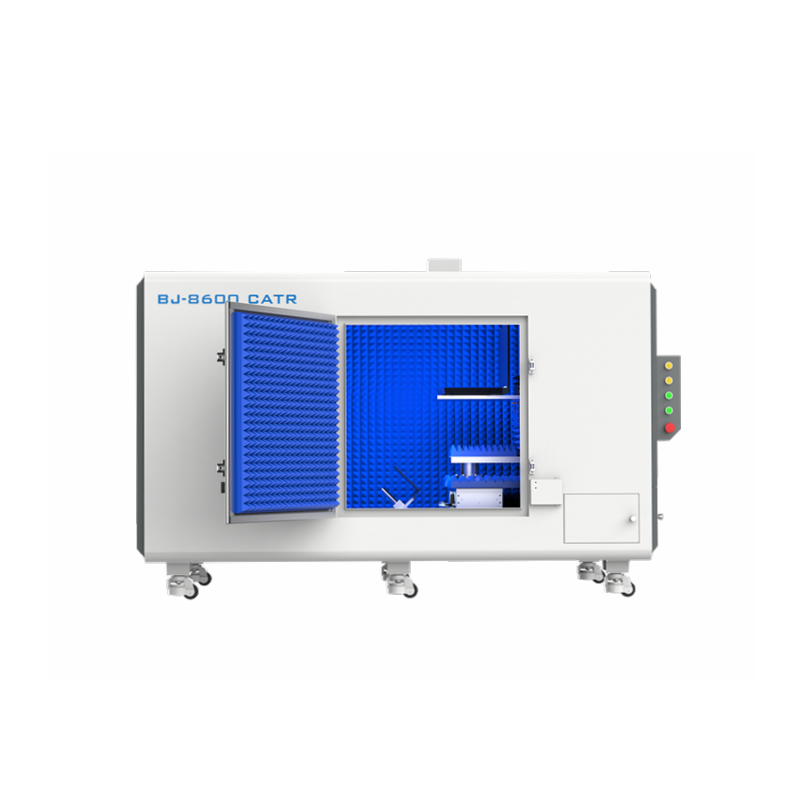

内部尺寸

880(W)*1680(L)*925(H)mm

开关门尺寸

756(W)*798(H)mm

净重

约   580kg

毛重

约   700kg



射频规格

屏蔽效能

24   ~90GHz >70dB

吸波棉反率

24   ~90GHz< -40dB

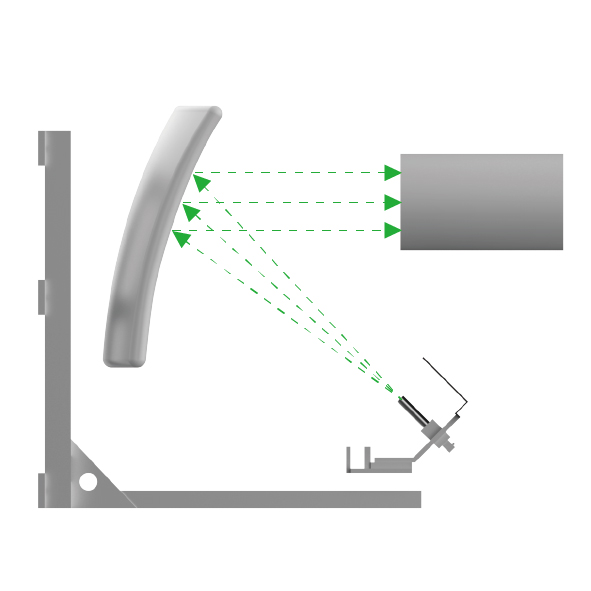

紧缩场规格

反射板

抛物线弧面，圆滑滚边

反射板尺寸

600   x 600 mm

工作频率范围

24   ~ 50GHz


静区指标

尺寸 φ300   x 300 mm

幅度锥削≤1dB

幅度起伏≤0.5dB

相位误差 ≤ ±5°

交叉极化隔离度≤-27dB

馈源天线

双极化

馈源天线接口

2x   2.4 mm

馈源天线材质

铝合金

馈源天线工作频率

24~50GHz

馈源天线交叉极化隔离度

≤-35dB

屏蔽效能

24   ~90GHz >70dB

吸波棉反射率

24   ~90GHz<-40dB



2轴定位器规格

θ轴旋转角度

±180   度

轴旋转角度

±180   度

θ轴精度

±0.1   度

Phi轴精度

±0.1   度

DUT最大尺寸

390(L)*370(W)mm

DUT最大重量

7kg


可选配置

可根据客户要求定制天线配置，端口和连接器类型。
