BJ-8601
BJ-8601

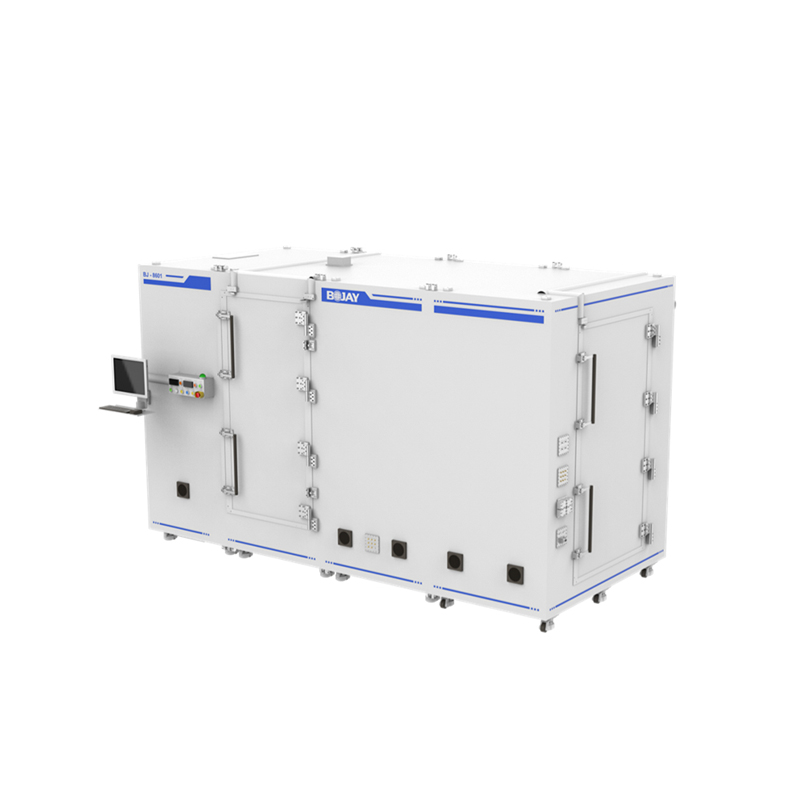

博杰 毫米波紧缩场（CATR）和远场二合一解决方案 BJ-8601

品牌名称：博杰

产品型号：BJ-8601

获取报价 加入询盘
产品规格
产品介绍
BJ-8601测试系统包括一个中型微波暗室和一个紧凑的天线测试范围（紧缩场），设计用于实验室环境下的毫米波OTA测试，覆盖频率范围为24至90GHz。
资料下载
索取PDF产品资料
渠道商
产品详情

产品特点

BJ-8601测试系统包括一个中型微波暗室和一个紧凑的天线测试范围（紧缩场），设计用于实验室环境下的毫米波OTA测试，覆盖频率范围为24至90GHz；

高精度的反射面为黑盒测试提供了一个直径400毫米的静区；

结合一个高精度的4轴定位器，该系统能够为各种尺寸的DUT提供快速和准确的天线测量；最高负重可达100公斤；

通过TTL硬件信号触发的快速测量功能；

紧缩场支持单个或多个馈电天线，可以同时测量不同的信号；

该系统能够在间接远场和直接远场测量方法之间切换；

可以提供配套的保温箱（选件），用于在-40至100℃的极端条件测试。



机械规格

内部尺寸

3580(W)*1600(L)*1990(H)mm

外观尺寸（不带底座）

4000(W)*2000   (L)*2415(H)mm

前门尺寸

770(W)*1570(H)mm

右门尺寸

980(W)*1740(H)mm

净重

约2526kg

毛重

约4758kg

DUT 最大尺寸

900(长)*650(宽)*300(高)mm

DUT 最大重量

100kg



射频规格

屏蔽效能

24   ~90GHz >70dB

吸波棉反率

24   ~90GHz< -30dB



反射板及馈源天线规格

反射板

抛物线弧面，卷边设计

反射板尺寸

选项1：800 x 800 mm

选项2：900 x 900 mm

工作频率范围

24   ~ 90GHz

静区尺寸

尺寸φ400mm

幅度锥削  ≤ 1dB

幅度波纹≤±0.5dB

相位误差 ≤ ±5°

交叉极化隔离度≤-27dB

馈源天线

单一馈源：可搭配800mm或900mm反射板

多馈源：仅适用900mm反射板

工作频率： 24~50GHz(可通过改变馈源天线扩展到90GHz)

连接器： 2x2.4mm

材料 铝合金

交叉极化隔离度  ≤-35dB
