BJ-8856
BJ-8856

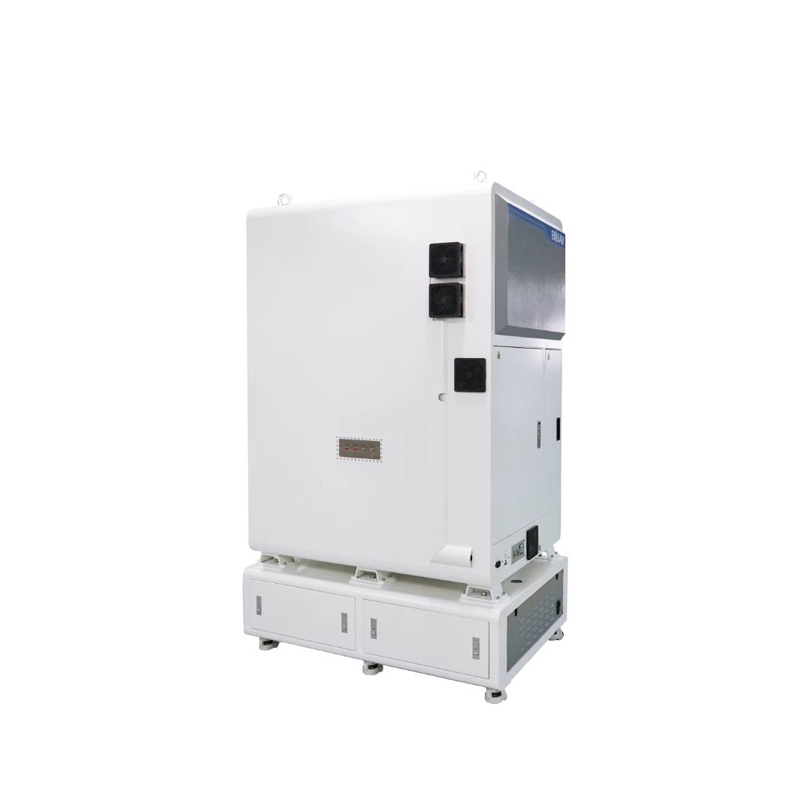

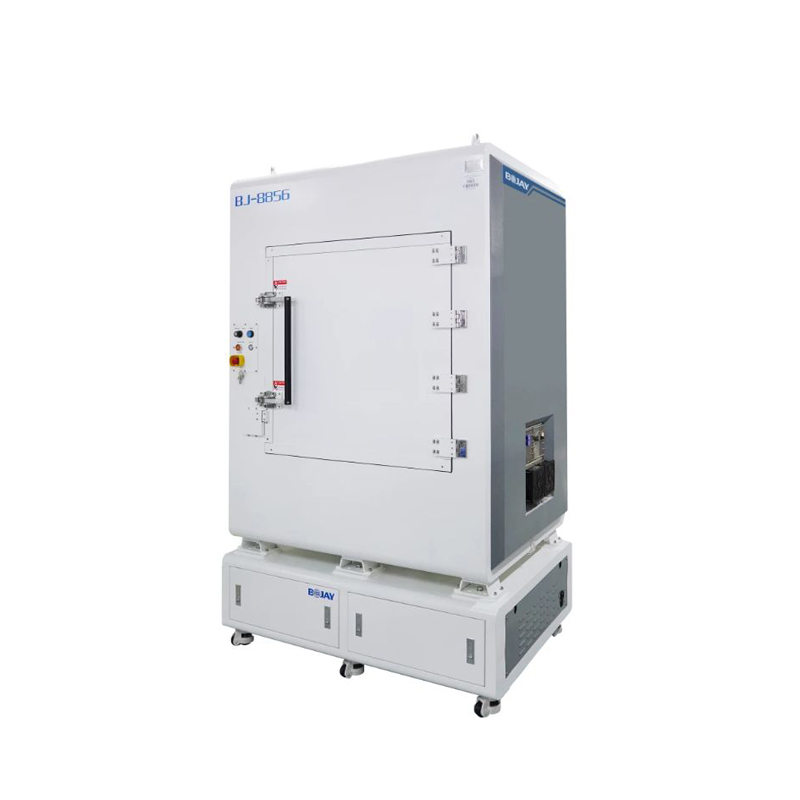

博杰 毫米波紧缩场测试屏蔽箱 BJ-8856

品牌名称：博杰

产品型号：BJ-8856

获取报价 加入询盘
产品规格
产品介绍
为5G远场天线测试而设计；
工作频率范围：700MHz~90GHz；
射频隔离:0.7~90GHz>70dB，吸波棉反射率：24 GHz~50GHz <-30 dB
资料下载
索取PDF产品资料
渠道商
产品详情

产品特点

为5G远场天线测试而设计；

工作频率范围：700MHz~90GHz；

射频隔离:0.7~90GHz>70dB，吸波棉反射率：24 GHz~50GHz <-30 dB

通过TTL硬件信号触发快速测量能力；

温控箱（选配）用于从-40到100℃的极端条件测试。



机械规格

内部尺寸

990(W)*736(L)*1250(H)mm

外形尺寸(无底座)

1240(W)*1010 (L)*1610(H)mm

外形尺寸(带底座)

1240(W)*1010 (L)*2000(H)mm

外形尺寸

1225(W)*900(L)*425(H)mm

操作门尺寸

760(W)*760(H)mm

净重

约350kg

总重

约450kg



电气规格

功率

900W

输入电压

100~120/200~240VAC 50/60Hz

定位器控制界面

USB Type A Female/DB9 Female for RS232/RJ45



机械规格

Theta轴旋转

+/-180deg

Phi轴旋转

+/-180deg

Theta轴精度

+/-0.1deg

Phi轴精度

+/-0.1deg

最大DUT尺寸

300(L)*380(W)mm

最大负载DUT重量

1.5kg
