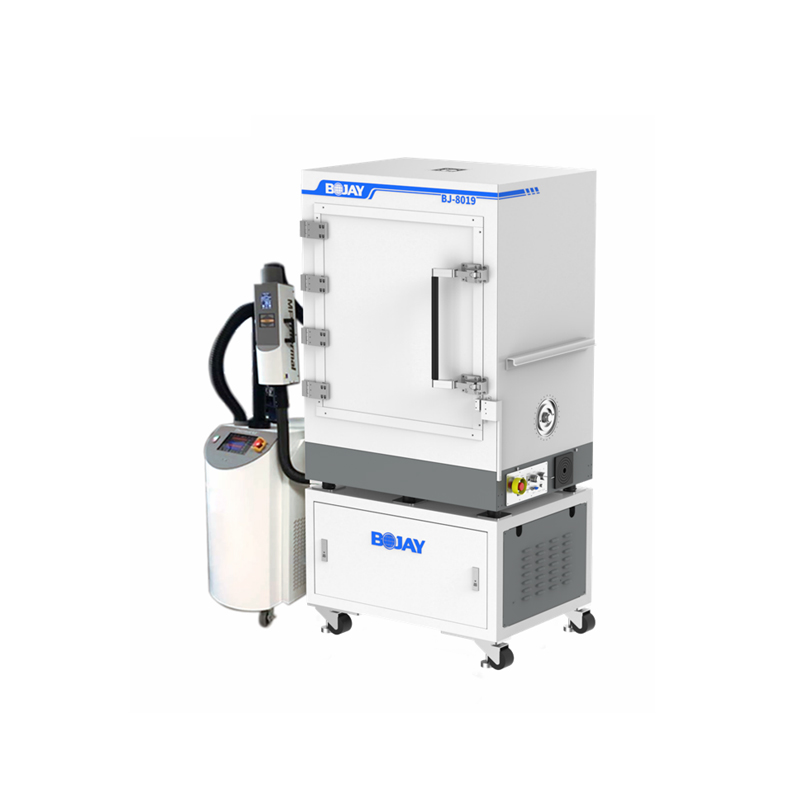

博杰 实验室测试射频屏蔽箱 BJ-8019

品牌名称：博杰

产品型号：BJ-8019

获取报价 加入询盘
产品规格
产品介绍
适用工作频率范围为700MHz-60GHz;
从700MHz到60GHz工作频率范围内射频隔离度大于70dB;
BJ-8019毫米波屏蔽箱是为5G OTA测试设计的，用于FR1、FR2和频率高达60GHz的测试；
资料下载
索取PDF产品资料
渠道商
产品详情

产品特点

适用工作频率范围为700MHz-60GHz;

从700MHz到60GHz工作频率范围内射频隔离度大于70dB;

BJ-8019毫米波屏蔽箱是为5G OTA测试设计的，用于FR1、FR2和频率高达60GHz的测试；

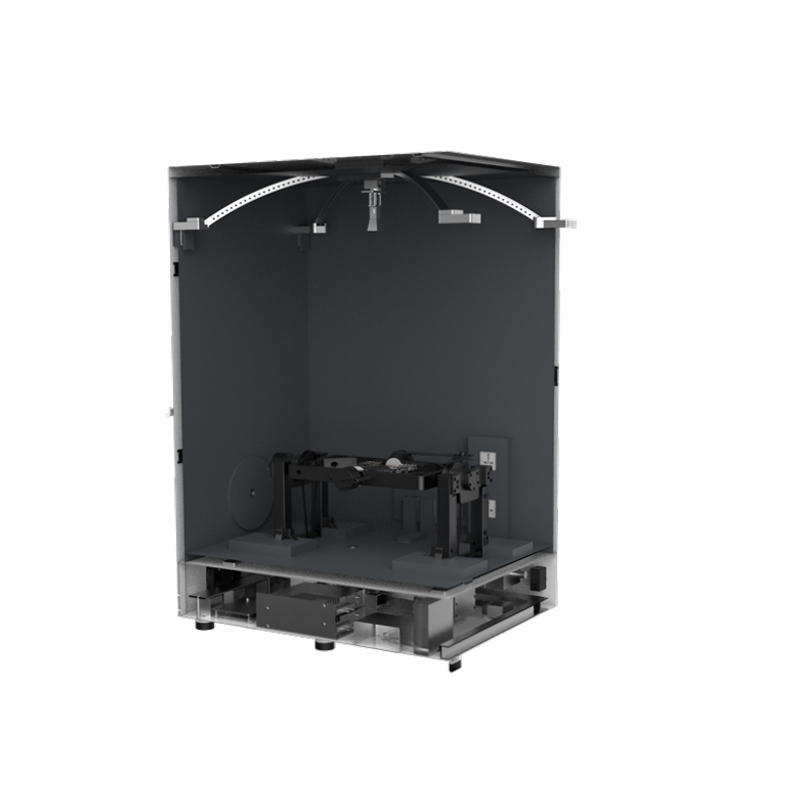

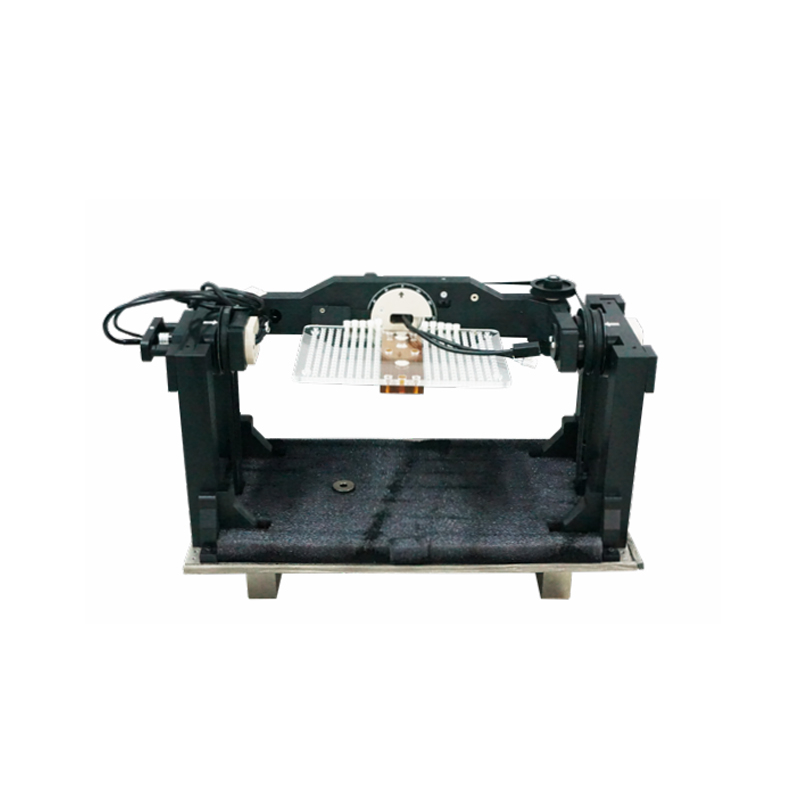

双轴定位器可支持两轴360度旋转，用于天线测量；

可使用硬件信号触发，实现快速扫频，极大地提高了测量效率；

定位器可以通过USB、RS232或以太网进行控制，使用SCPI或Hex命令集；

最大远场测试距离为570mm；

保温箱（选配）可以在-40℃到100℃极限温度测试；

输入电源：交流100-240V/50Hz。



机械规格

外观尺寸

970(W)*800(L)*1200(H)mm

箱体内部尺寸

770(W)*520(L)*920(H)mm

开关门尺寸

690(W)*730(H)mm

净重

大约   235kg

DUT尺寸

<250(L)*165(W)*50(H)mm

DUT重量

<1.2kg



可选配置

可选用保温箱设置测试箱中的极限测试温度;

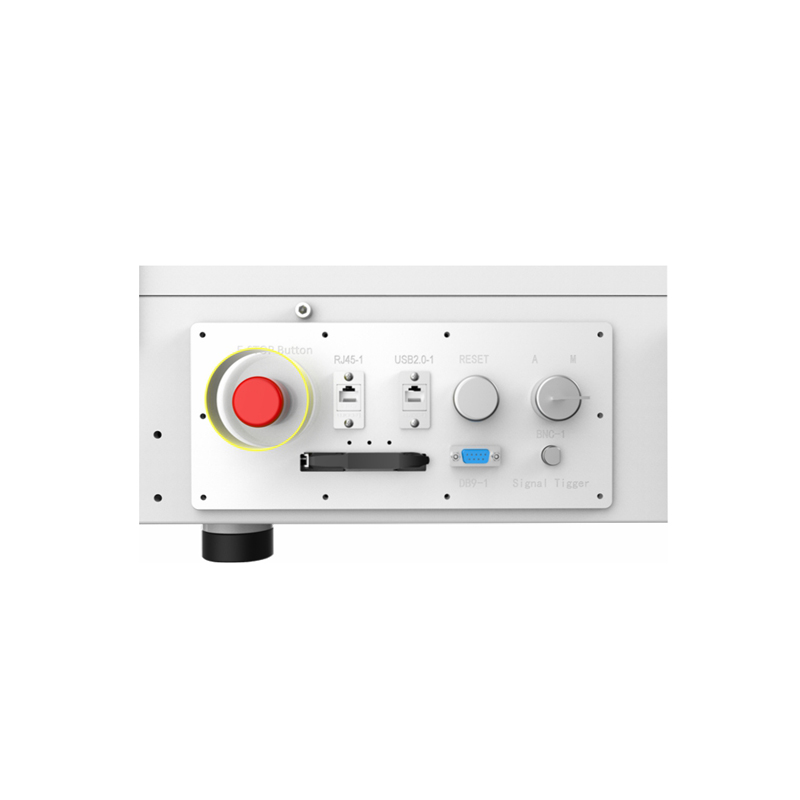

接口板上多种射频端口可供选择，包括2.92mm,2.4mm和波导转接器等；

针对不同的测试应用可以配置多种测试天线的数量和位置组合。
