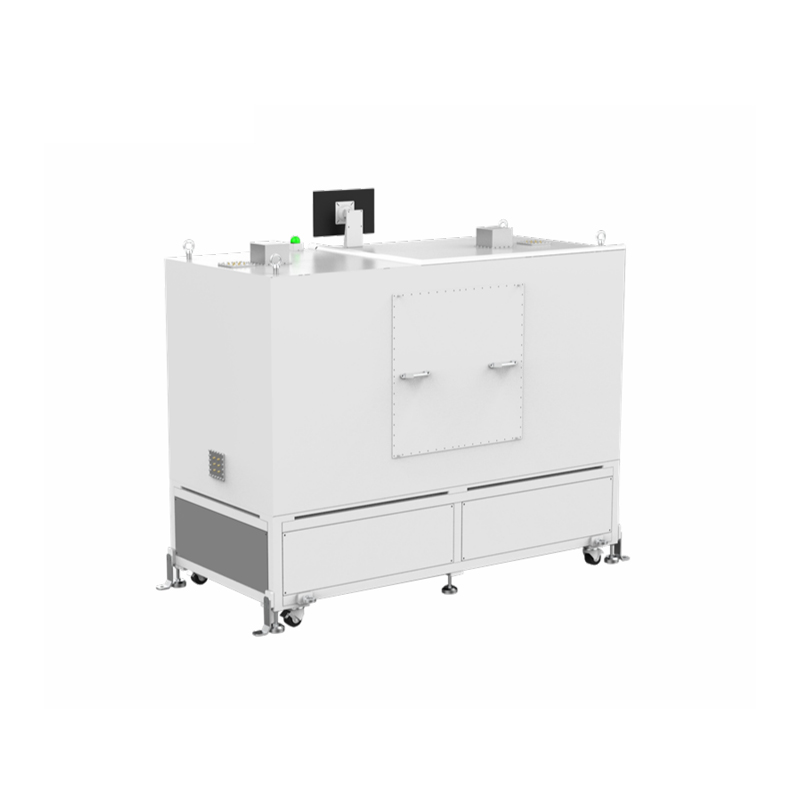

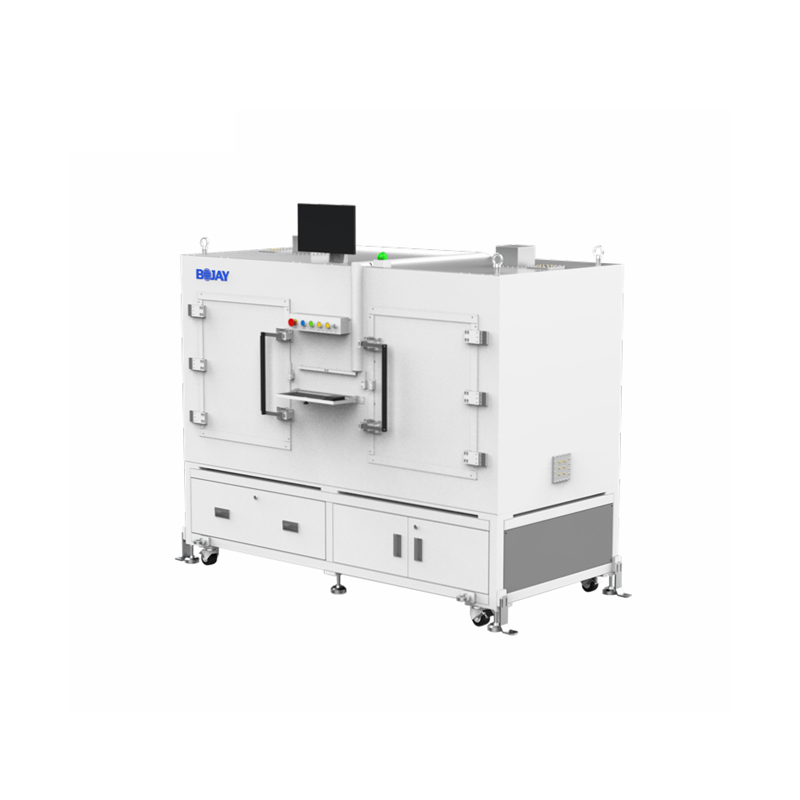

博杰 5G毫米波屏蔽箱 BJ-8854

品牌名称：博杰

产品型号：BJ-8854

获取报价 加入询盘
产品规格
产品介绍
适用工作频率范围为700MHz-72GHz;
在700MHz到72GHz频率范围内射频隔离度大于50dB;
吸收反射率在FR2频段范围内小于-30dB;
资料下载
索取PDF产品资料
渠道商
产品详情

产品特点

适用工作频率范围为700MHz-72GHz;

在700MHz到72GHz频率范围内射频隔离度大于50dB;

吸收反射率在FR2频段范围内小于-30dB;

BJ-8854射频屏蔽箱是为在实验室中测量24~72GHz范围内特定材料的毫米波性能而设计的；

它可以模拟一些特定的环境，包括长距离（高达1200毫米），高速直线运动（高达4米/秒）和角度旋转（高达60°/秒）；

它可以兼容天线方向图测量；

快速的天线球体扫描。通讯接口包括 USB及RS232，支持SCPI及Hex命令；

输入电源：交流100-240V/50Hz。



机械规格

外形尺寸

1080(W)*2406(L)*2007(H)mm

内部尺寸

736(W)*1902(L)*640(H)mm

开关门尺寸

605(W)*690(H)mm

净重

约917.5kg

毛重

约1150kg



射频规格

射频隔离度

0.7~72GHz   >50dB

吸波棉反射率

<-30dB   in FR2

远场测试距离

最大:   1200mm



运动模块规格

DUT 仰角旋转

±90deg

DUT方位角旋转

±180deg

目标方位角旋转

±360deg

旋转速度

45deg/s   typ. , Max: 60deg/s

旋转精度

±0.1deg

目标直线运动

最大:   1200mm

目标直线运动速度

最大:   4m/s

幻影直线运动精度

±0.02mm

DUT 尺寸

最大:   280(L)*175(W)mm

DUT 重量

最大:   9kg



可选配置

可根据客户要求定制天线配置，端口和连接器类型。
