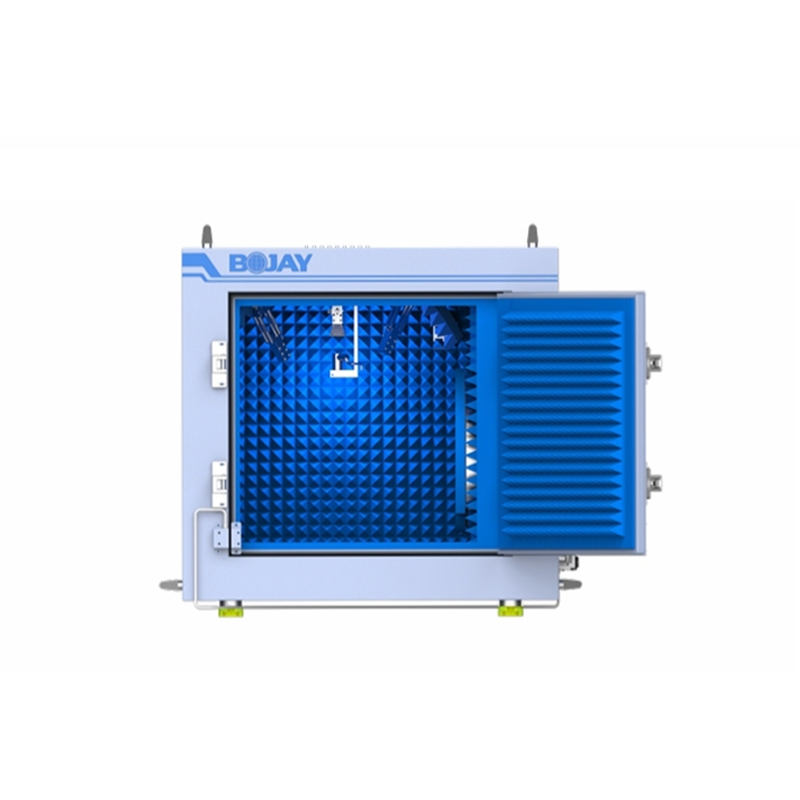

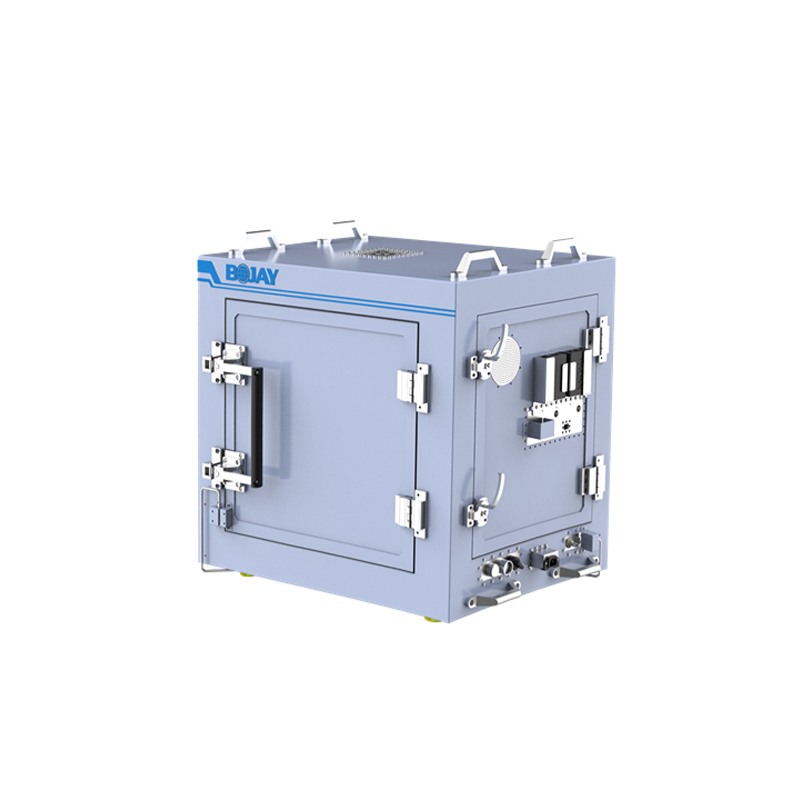

博杰 台式紧凑型屏蔽箱，2轴DUT定位配置 BJ-8849

品牌名称：博杰

产品型号：BJ-8849

获取报价 加入询盘
产品规格
产品介绍
适用频率范围为700MHz-44GHz;
在700MHz到44GHz工作频率范围内射频隔离度大于70dB;
BJ-8849射频屏蔽箱专为5G消费电子设备远场测试设计。在0.7~44GHz测试频段提供高性能良好的射频测试环境；
资料下载
索取PDF产品资料
渠道商
产品详情

产品特点

适用频率范围为700MHz-44GHz;

在700MHz到44GHz工作频率范围内射频隔离度大于70dB;

BJ-8849射频屏蔽箱专为5G消费电子设备远场测试设计。在0.7~44GHz测试频段提供高性能良好的射频测试环境；

吸收反射率在FR2频段范围内小于 -30dB;

最大远场测试距离250mm；

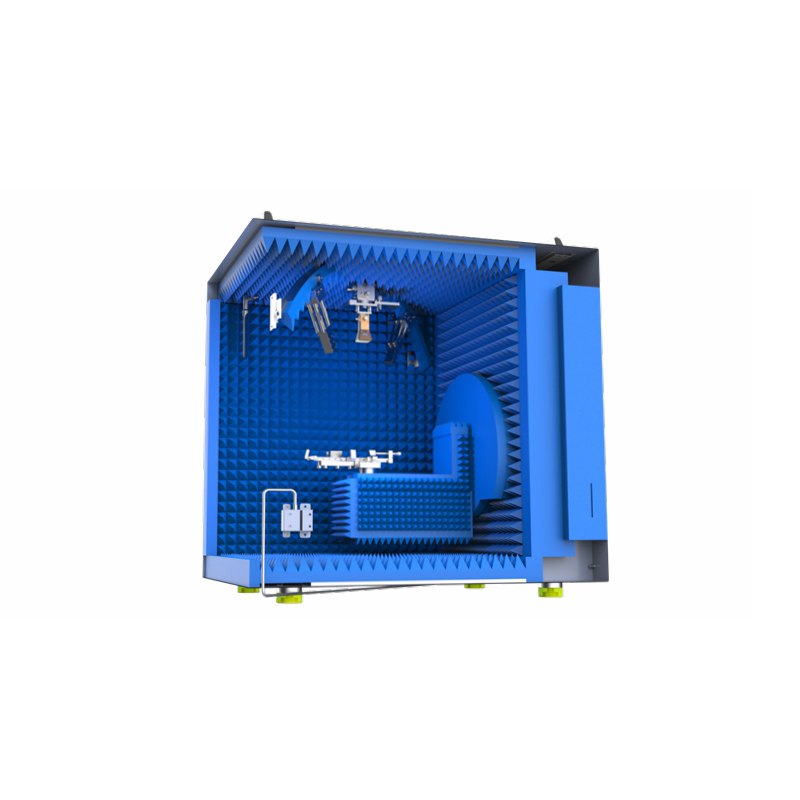

2轴陀螺仪应用于天线方向图的测试，为测试提供θ和φ两轴0~360°旋转；

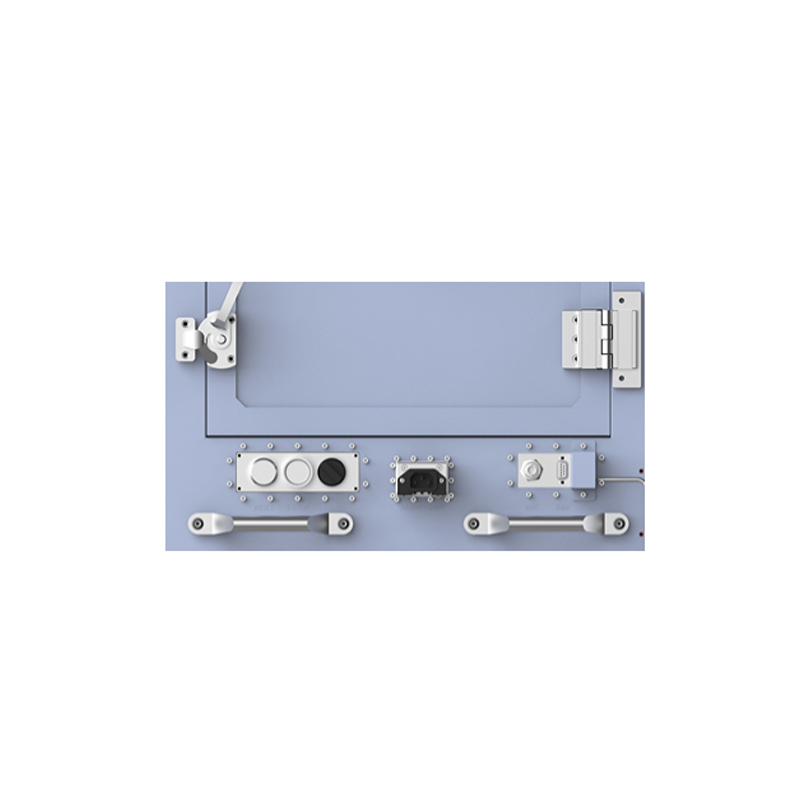

通讯接口包括 USB及RS232，支持SCPI及Hex命令；

软件架构灵活，可订制的测试自动化脚本开发软件；

输入电源：交流100-240V/50Hz。



机械规格

外形尺寸

846.0(W)*610.0(L)*785.0(H)   mm

内部尺寸

539.0(W)*481.5(L)*628.0(H)   mm

前门尺寸

566.0(W)*526.0(H)   mm

侧门尺寸

415.0(W)*509.0(H)mm

净重

约   100.45 kg

毛重

约   120kg



定位器模组规格

θ轴旋转角度

±180   度deg

Phi轴旋转角度

±180   度deg

θ轴精度

±0.5   度deg

Phi轴精度

±0.5   度deg

DUT 尺寸

最大:   170(L)*94(W)mm

DUT 重量

最大:   500g



可选配置

可根据客户要求定制天线配置，端口和连接器类型。
