BJ-8853
BJ-8853

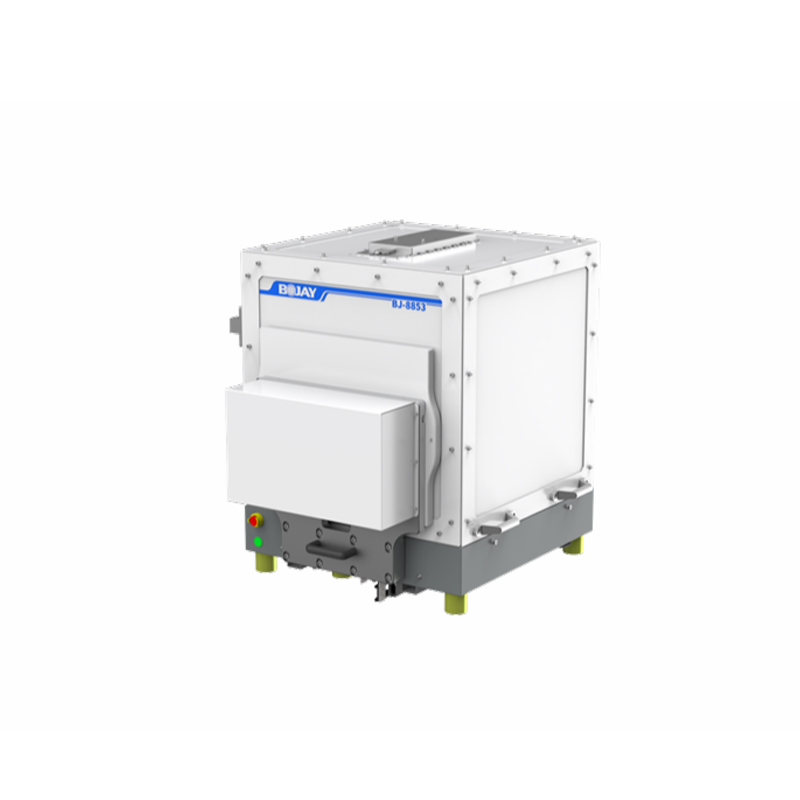

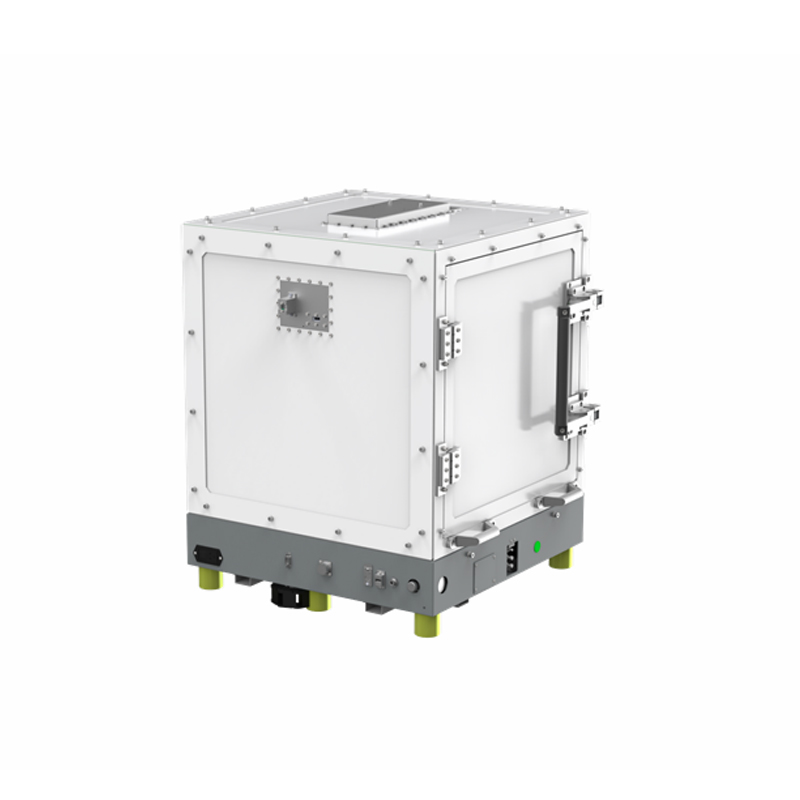

博杰 紧凑型屏蔽箱,4轴DUT定位配置 BJ-8853

品牌名称:博杰

产品型号:BJ-8853

产品规格
产品介绍
高性价比,最大远场距离可达250mm,适应各种DUT的紧凑型5G毫米波屏蔽箱;
适用工作频率范围为700MHz-50GHz;
资料下载
渠道商
产品详情

产品特点

高性价比,最大远场距离可达250mm,适应各种DUT的紧凑型5G毫米波屏蔽箱;

适用工作频率范围为700MHz-50GHz;

在700MHz到50GHz频率范围内射频隔离度大于70dB;

吸收反射率在FR2频段范围内小于 -30dB;

它包含一个3轴线性运动和1轴旋转定位器,以便将任何DUT天线移动到测试区域,对着试验室顶部的相同参考天线;

支持任何小于7英寸的DUT;

输入电源:交流100-240V/50H。



机械规格

外形尺寸

692   (W)*800(L)*777.5(H)mm

内部尺寸

490   (W)*490(L)*490(H)mm

开关门尺寸

390(W)*325(H)mm

净重

约127kg

毛重

约165kg



定位器规格

X范围

±90   ± 0.2mm

Y范围

±90   ± 0.2mm

Z范围

60 ±   0.2mm

旋转角度

±   180deg

θ轴精度

±0.5deg

DUT尺寸

最大:   180(L)*120(W)*50(H)mm

DUT重量

最大:800g

远场测试距离

150~250mm



可选配置

可根据客户要求定制天线配置,端口和连接器类型。
