BJ-7901
BJ-7901

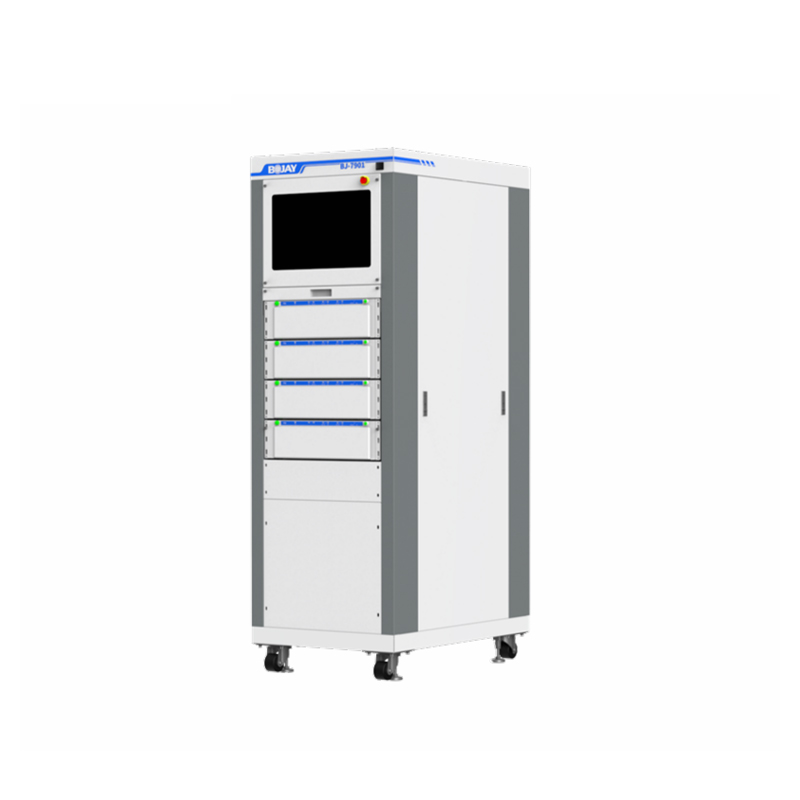

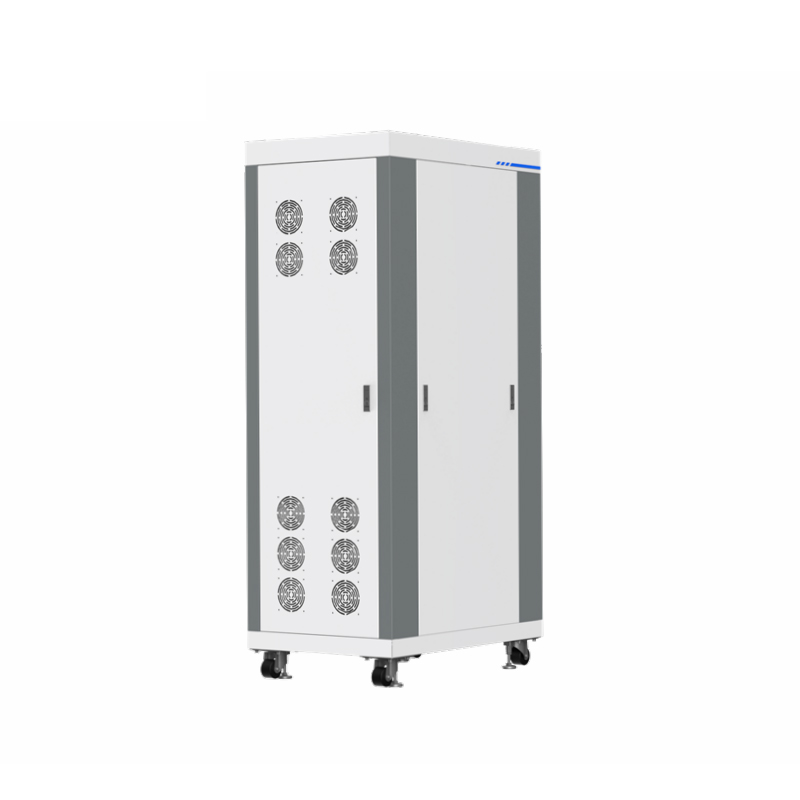

博杰 一站式解决方案(PCBA射频测试系统) BJ-7901

品牌名称:博杰

产品型号:BJ-7901

产品规格
产品介绍
BJ-7901 PCBA射频测试系统,适用于PCBA射频传导测试,在0.7~6GHz工作频率范围内提供了干净的射频环境,适合自动化生产线。
资料下载
渠道商
产品详情

应用范围

BJ-7901 PCBA射频测试系统,适用于PCBA射频传导测试,在0.7~6GHz工作频率范围内提供了干净的射频环境,适合自动化生产线。



特点

适用工作频率范围为700MHz-6GHz;

在700MHz到6GHz工作频率范围内射频隔离度大于50dB;

每个测试盒4个DUT并行测试,设备最多可设置5个测试盒;

最多48个射频通道,驻波比 < 1.25;

高度集成模块化设计,集成控制电脑和微型电源;

面板上所有数据线连接器具备EMI滤波功能;

在UUT端集成EOS电路,实现EOS/ESD保护;

手动或自动化操作,适用于自动化产线;

模块化设计,90%组件可重复使用,字母夹结构,换线10分钟完成;

屏蔽箱内配备冷却系统,确保产品在测试过程中温度控制在正常范围内;

UUT电源小型化,可控制VBUS VBAT 4通道,支持远程补偿和优异的动态响应,满足DUT大功率跳变校准要求;。

输入电源:交流100-240V/50Hz。



机械规格

操作方式

手动操作

外形尺寸(整机结构)

600(W)*900(D)*1805(H)mm

外形尺寸(测试箱体)

444(W)*813.5(D)*132(H)mm

I内部尺寸(内部空间)

450(W)*880(D)*1558(H)mm

开门外形尺寸

450(W)*1374(D)*1805(H)mm

开关门尺寸

400(W)*111(H)mm

开关门方式

气动控制

颜色

电脑白

重量

约220kg



测试软件平台

支持所有5G FR1 Sub-6 GHz,LTE TDD / FDD和其他传统2G / 3G技术;

 支持无线技术,包括Wi-Fi (802.11a / ac / ax / b / g / n),蓝牙,Zigbee和流行的导航技术。
