BJ-7900
BJ-7900

博杰 一站式解决方案(混响测试) BJ-7900

品牌名称:博杰

产品型号:BJ-7900

产品规格
产品介绍

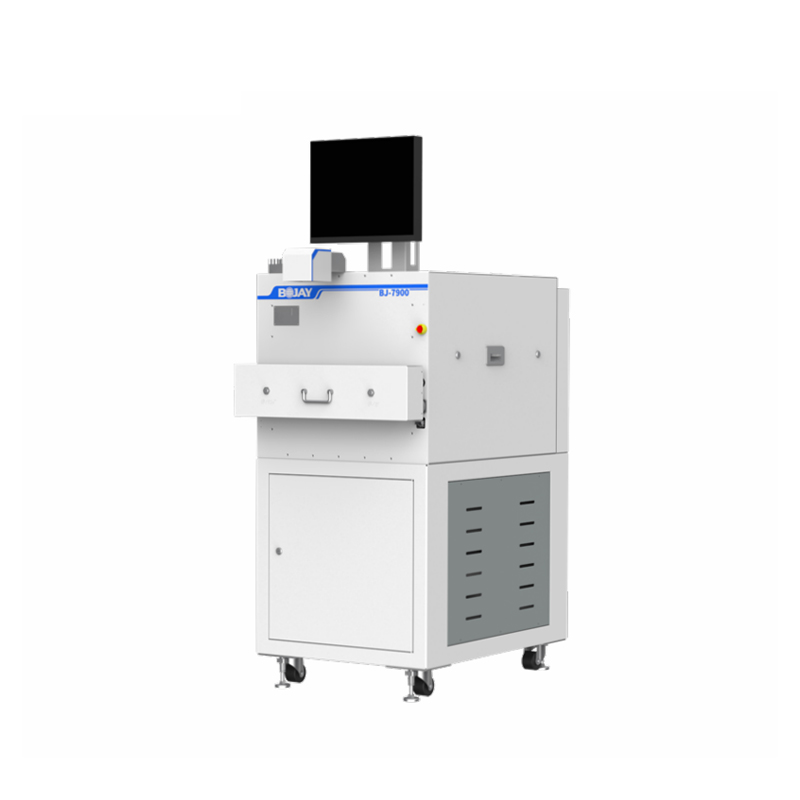

BJ-7900电磁混响射频屏蔽箱,适用于在0.7~6GHz范围内进行整机OTA测试;
与传统的搅拌器解决方案相比,它可以通过多个测试探针获得更强,更大的均匀场。可以并行地支持多个DUT测试,且差异很小。
资料下载
渠道商
产品详情

应用范围

BJ-7900电磁混响射频屏蔽箱,适用于在0.7~6GHz范围内进行整机OTA测试;

与传统的搅拌器解决方案相比,它可以通过多个测试探针获得更强,更大的均匀场。可以并行地支持多个DUT测试,且差异很小。



特点

适用工作频率范围为700MHz-6GHz;

在700MHz到6GHz工作频率范围内射频隔离度大于70dB;

消费类电子产品2G,3G,4G,5G(FR1),WIFI,GPS,BT等无线通讯测试;

4DUT并行测试(一台仪表,一个屏蔽箱),测试效率翻倍;

超宽频探头,15探头数据采集算法处理推导TRP,TIS,与OTA暗室测试结果强相关;

支持 TX power,RSSI,BER,BLER,PER,FER,EVM,RSE等测试指标;

数据端口和电源线均采用EMI滤波器;

无线控制DUT,减少USB线对天线频响的影响;

手动或RS-232C /远程操作,适用于自动化生产线;

防夹安全装置,在出现阻力的情况下抽屉自动打开;

输入电源:交流100-240V/50Hz。



机械规格

操作方式

手动操作

外形尺寸(整机结构)

660(W)*1113(D)*1960(H)mm

外形尺寸(测试箱体)

660(W)*600(D)*1000(H)mm

内部尺寸(内部空间)

560(W)*830(D)*594(H)mm

开门外形尺寸(整机结构)

660(W)*1513(D)*1960(H)mm

开关门尺寸

407(W)*115(H)mm

开关门方式

气动控制

颜色

电脑白

重量

约203kg



可选配置

可根据客户要求定制天线配置,端口和连接器类型。
