特点

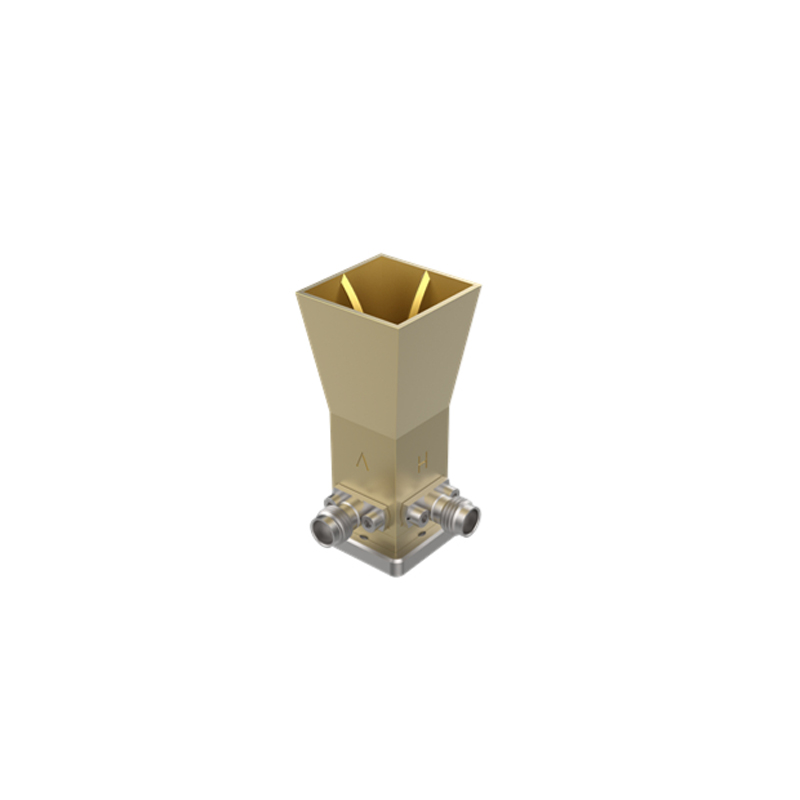

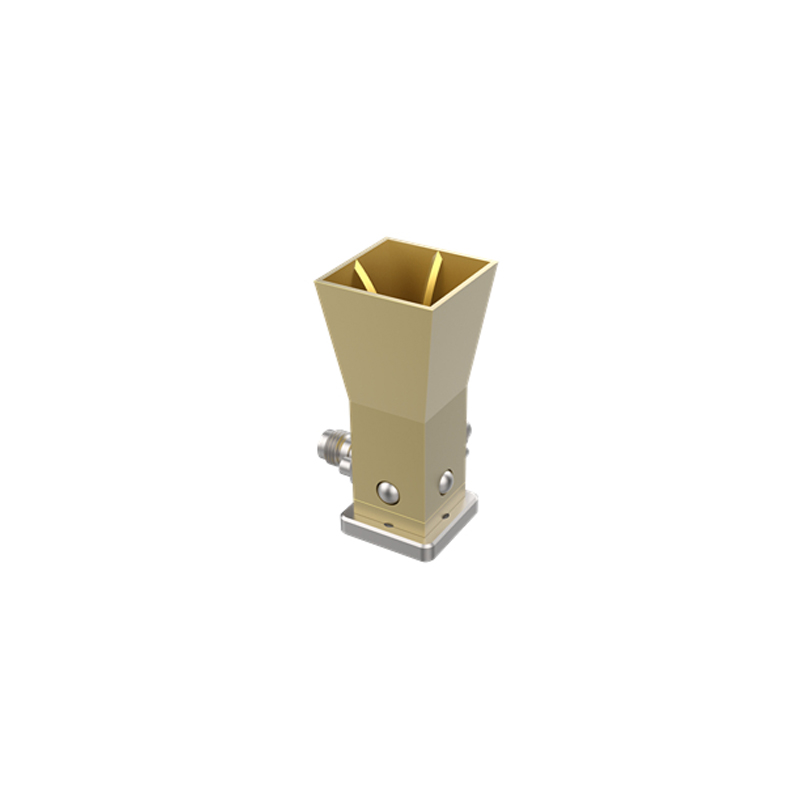

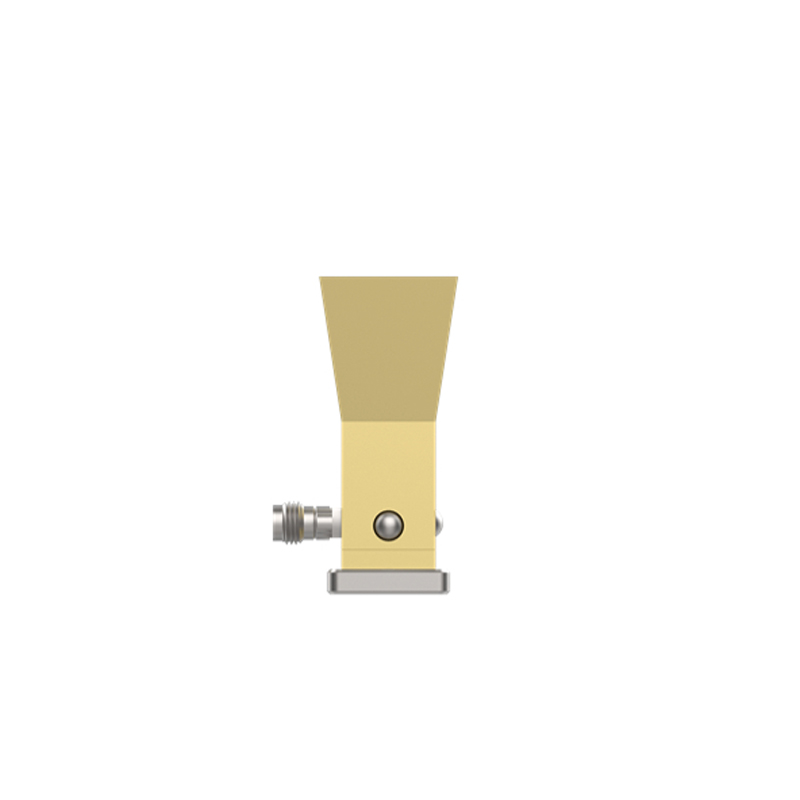

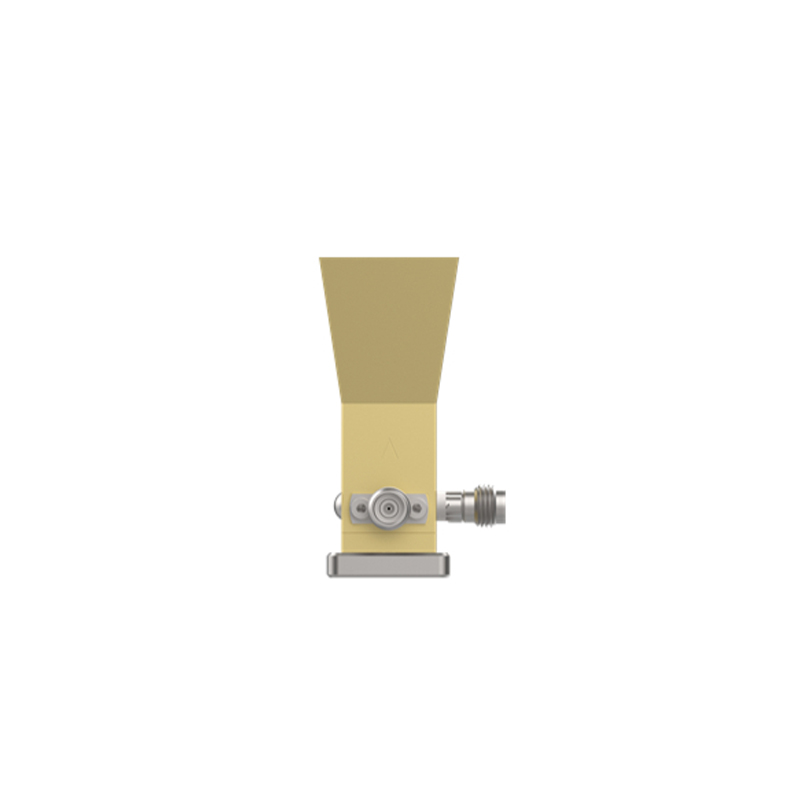

AQRH-15201854毫米波宽频四脊喇叭天线是一款高性价比的天线;
天线带宽在18GHz和54GHz之间,覆盖所有FR2频段;
该天线在垂直和水平极化端口上提供1.85mm或2.4mm内螺纹同轴接口;
适用于5G FR2 OTA测试,可作为选配件兼容各种测试应用场景;
超宽频,支持18-54GHz,覆盖所有FR2频段;
高增益,应用频段内典型值15dBi
适用于手机,基站,芯片,平板,笔记本电脑等
适用于实验室和产线
机械规格
尺寸 | 22.6(W)*22.6(L)*47.4(H)mm |
口径尺寸 | 20.5*20.5mm |
极化数 | 双极化 |
接口 | 2.4 or 1.85 母头 * 2 |
材质 | 铜 |
重量 | 62g |
电气规格
参数 | 性能 |
频段 | 18 GHz ~ 54GHz |
阻抗 | 50 欧姆 |
驻波比 | 1.5典型值;2最大 |
端口隔离 | 30典型值;25最小 |
交叉极化隔离 | 30典型值;20最小 |
增益 | 15dBi 典型值 |
3dB带宽 | 41.1~22.2 |
天线类型 | 四脊喇叭天线 |
