特点

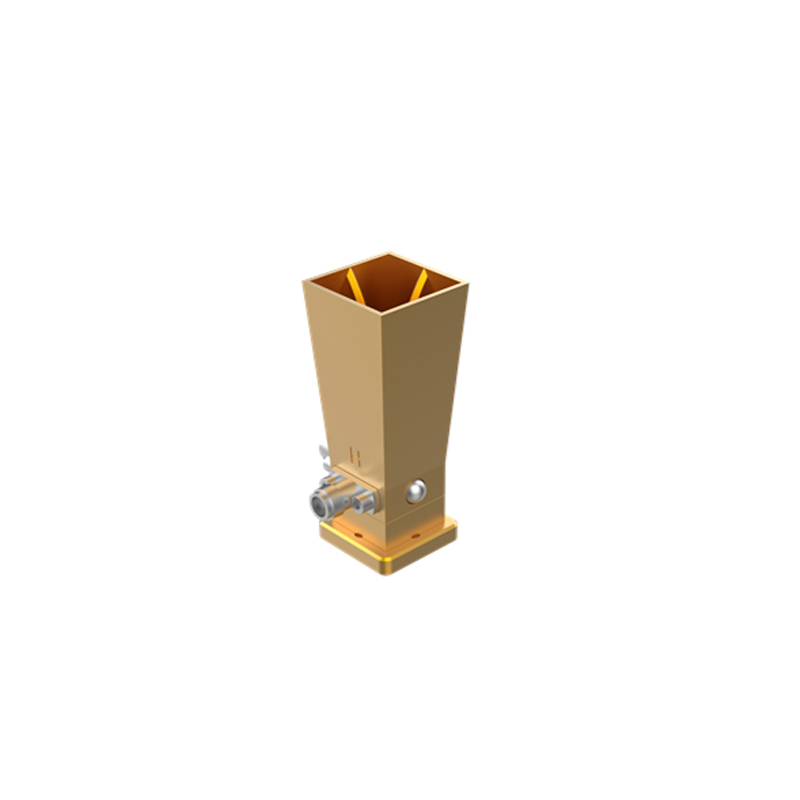

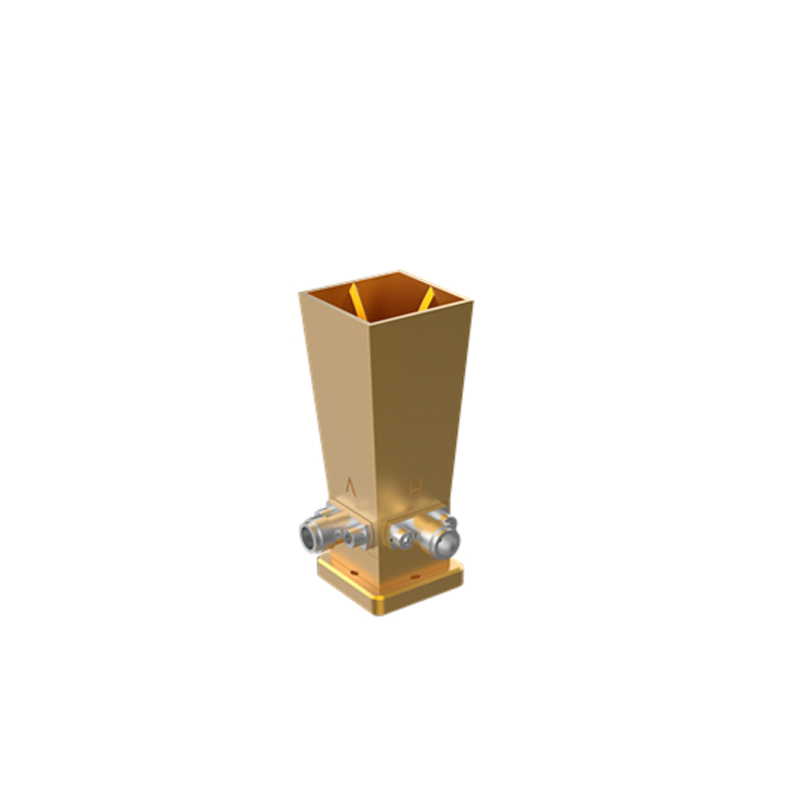

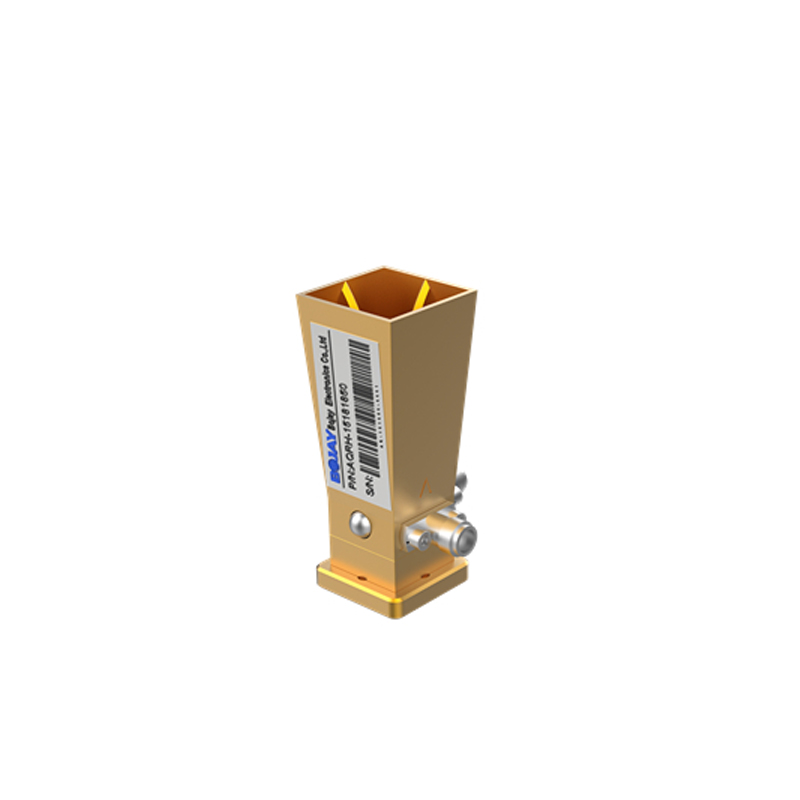

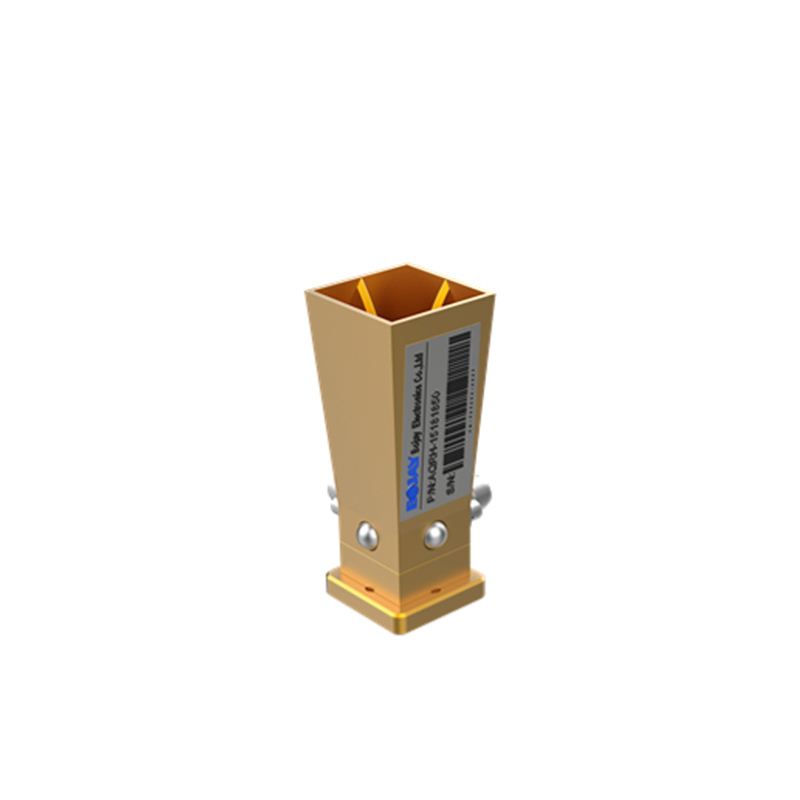

AQRH-15181850毫米波宽频四脊喇叭天线是一款高性价比的天线;
适用于手机,基站,芯片,平板,笔记本电脑在实验室和量产线场景下的耦合(OTA)测试;
天线带宽在18GHz和50GHz之间,覆盖所有FR2频段;
可在垂直和水平极化端口上提供2.4mm内螺纹同轴接口。
机械规格
尺寸 | 20.8(W)* 20.8(L)* 53.4(H)mm |
口径尺寸 | 18*18mm |
极化数 | 双极化 |
接口 | 2.4 母头* 2 |
材质 | 铜 |
重量 | 72.5g |
电气规格
参数 | 性能 |
频段 | 18 GHz ~ 50GHz |
阻抗 | 50 ohm |
驻波比 | ≤ 2 @ 18 GHz ~ 50 GHz |
端口隔离 | < -30dB @18GHz ~ 50 GHz |
交叉极化隔离 | < -20dB @18GHz ~ 50 GHz |
增益 | 15dBi 典型值 |
3dB 带宽 | 21° 典型值 |
天线类型 | 四脊喇叭天线 |
