主要特点

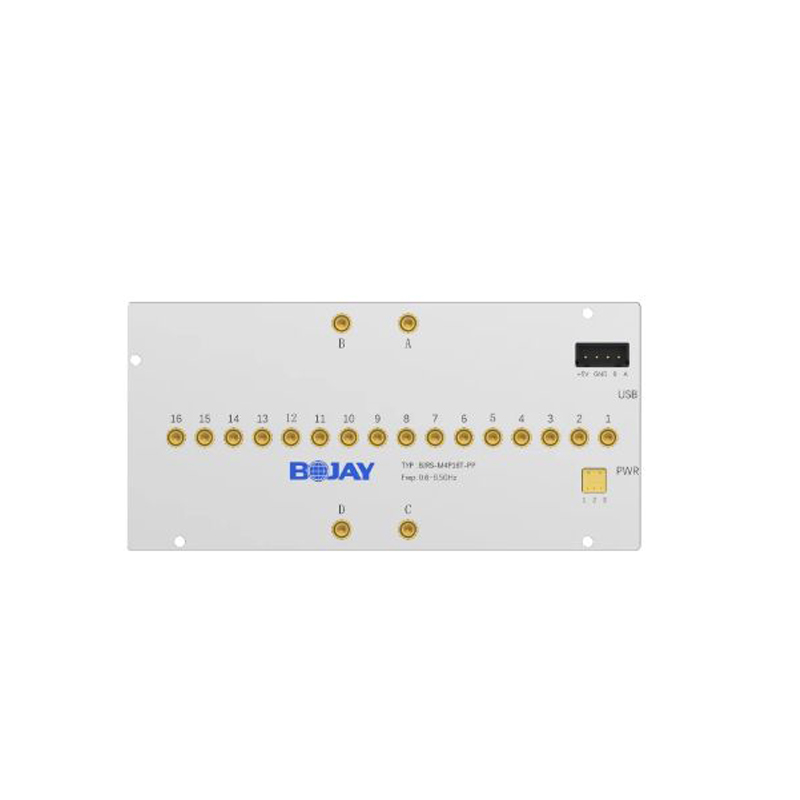

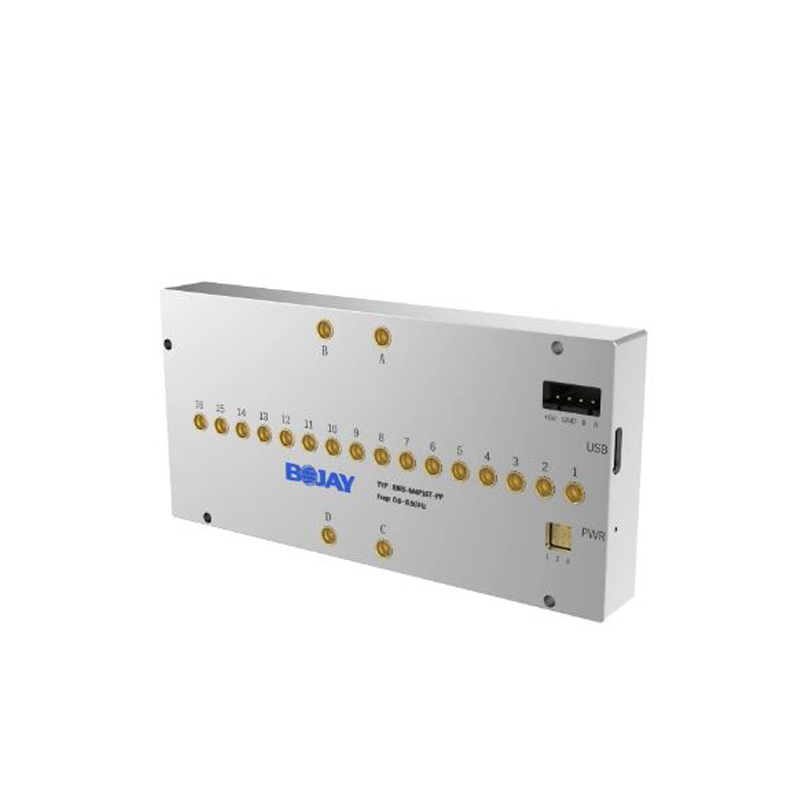

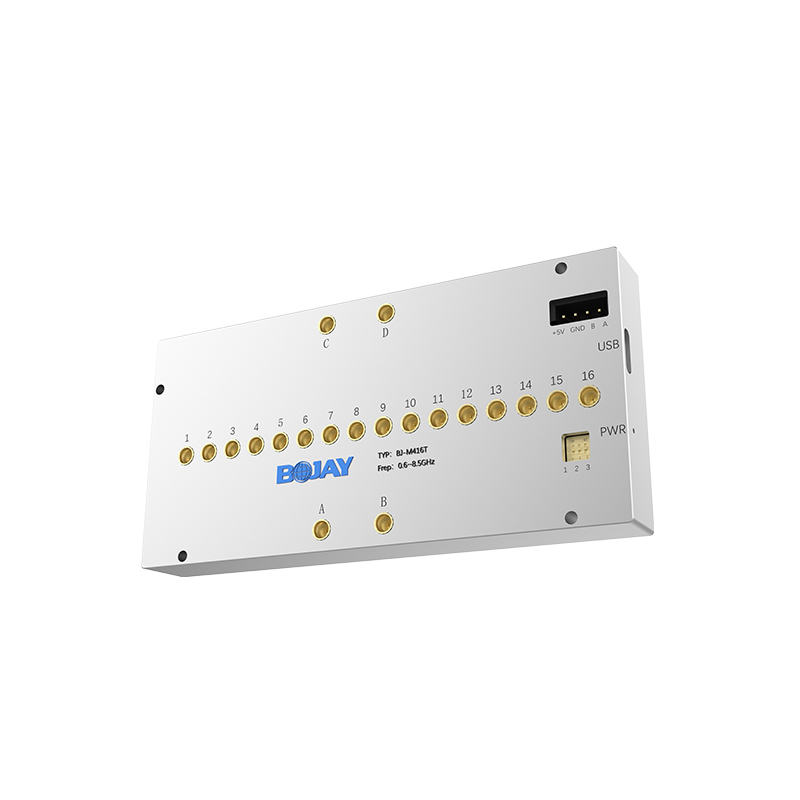

支持4路同时输入,16路射频输出(可扩展端口);
射频连接器采用SMP,提高产线操作便捷性;
扩展综合测试仪端口,提高仪器利用率;
电子射频开关使用寿命为10亿次,是传统机械开关的500倍。
规格参数
工作频率范围 | 0.6~8.5GHz |
开关类型 | 固态 |
通道插入损耗 | ≤6dB@0.6~6GHz ; ≤8dB@6~8.5GHz; |
驻波比( 1为公共端,2为天线端) | 驻波比<1.3@6G, 驻波比<1.5@6G~8.5G |
每个通道的幅度一致性 | ≤0.5dB |
最大输入功率 | ≤2W (33dBm) |
切换时间 | ≤2ms |
通讯接口 | Type-C/RS485 |
电源 | 5V |
射频连接器 | SMP |
通道隔离度 | ≥45dB@ A-D 端口 ≥45dB@P1-P16端口 |
工作温度 | -10 ℃ ~60 ℃ |
尺寸 | 116mm(长)*56mm(宽)*14.5mm(高) |
