产品描述

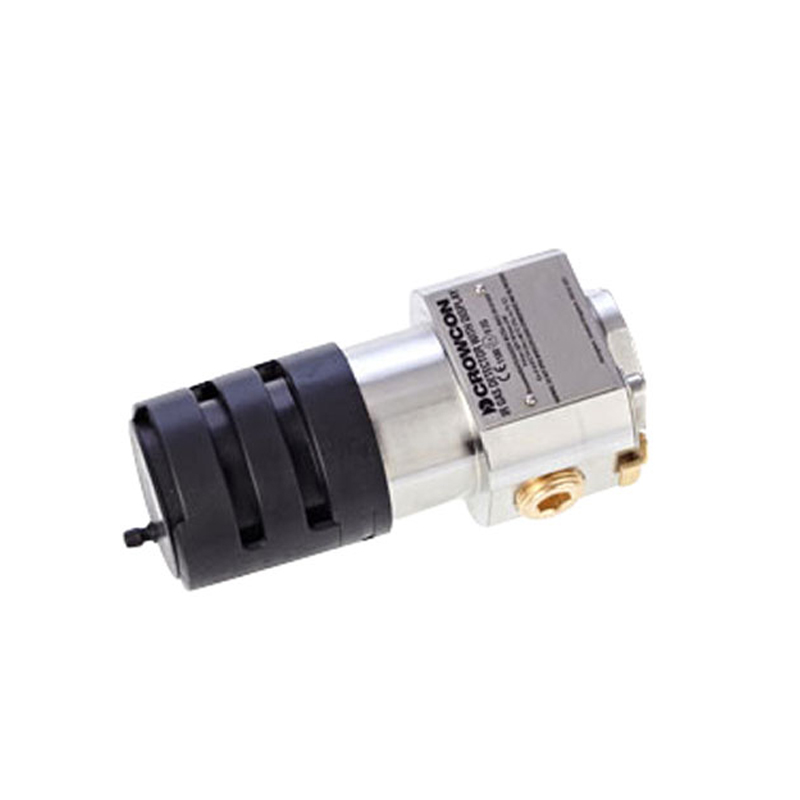

IRmax是一款小巧、耐用、低功耗的红外气体检测仪。主要用于检测潜在的可燃性碳氢化合物气体和蒸汽，如甲烷、丙烷、丁烷等。
产品特点
检测迅速，响应时间仅需4秒，IRmax检测碳氢化合物气体浓度精准快速
高可靠性，设计已获得IEC61508 SIL 2认证，并在海上最恶劣的环境中进行了安全运行测试
更宽的工作温度范围，-40°C～+75°C
IRmax性能稳定，当镜面被盐碱或其他污染物污染达到90%时，仍能继续准确的检测气体。可以通过IRmax显示模块进行监测，当污染达到90%时，IRmax会发出故障信号
第三方测试，IRmax通过了第三方长时间的冷、热、湿、及盐碱等恶劣环境的严格测试认证
外形小巧，IRmax比其他的常规红外探测器都要小，因此安装时更节省空间和时间
安装方式，可直接壁挂安装，也可安装于2”(50mm)的管道或者通过可选安装附件连接到附加接线盒
通讯类型多，IRmax输出一个4-20mA标准工业信号，并且通过RS485 Modbus或HART通信协议与各种控制系统配套使用。
免维护，IRmax采用精准的测试系统和计算方式确保工作的可靠性
远程校准，IR显示模块能够对IRmax的工作状态进行监测，并且具有置零和校准功能。显示模块可以安装于距IRmax最远30米的位置，直接进行远程气体检测
手持式本安型校准仪，如果现场没有安装显示模块，IRmax可通过安全栅与本安型校准仪连接，对其进行校准操作
STAY-CLIR 镜片，该镜片使用了科尔康光学涂层专利技术，可以保护镜片免受大气环境中的污染。STAY-CLIR镜片涂层能够有效的减少灰尘或其他污染物在窗口或镜面上的附着。
低功耗，不同于常规的红外检测仪，IRmax无需镜面加热，因此功耗仅为1W，低功率电源及电池就能保证IRmax正常工作

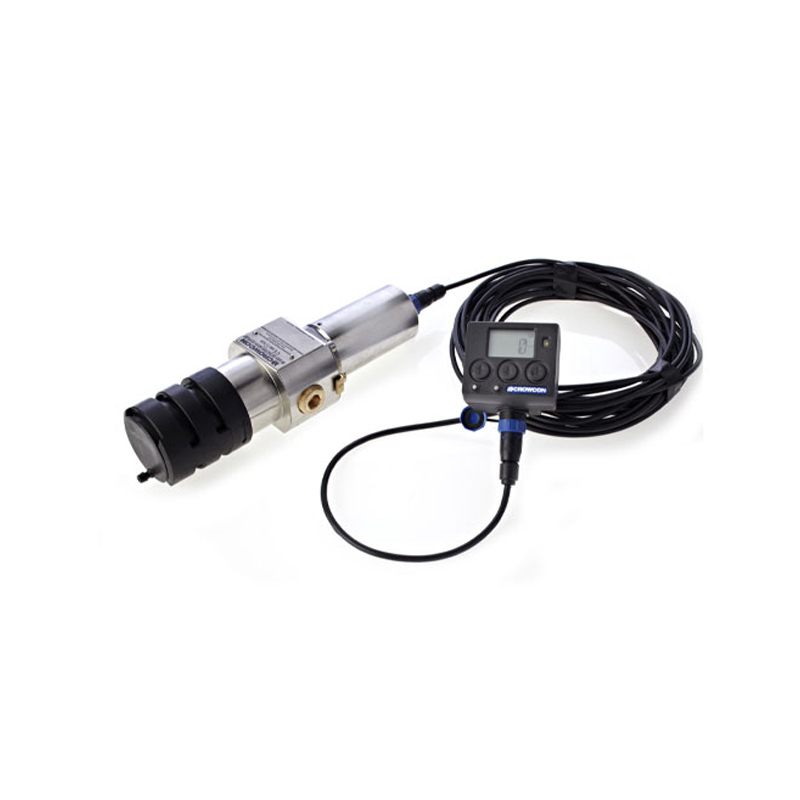

分体IRmax显示模块，分体IRmax显示模块用于监测、调试和校准IRmax，使用电缆与IRmax相连。省去了工作人员借助梯子、脚手架或其他工具调试检测仪的麻烦，便于维护
日常维护量小，IRmax自动监测镜面污染，仅需偶尔进行气体测试，将维护成本降至最低
行业应用
石油天然气、化工行业、电池与储能、垃圾处理
技术参数
名称 | 双波长红外式显示型碳氢化合物气体检测仪 |
外壳材质 | 316不锈钢 |

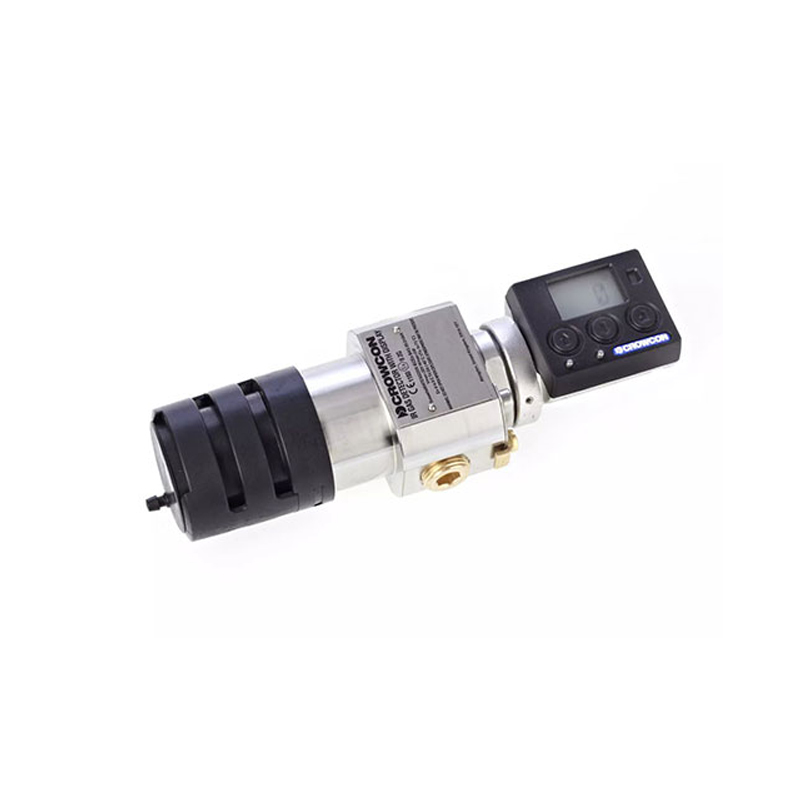

规格 | IRmax: 158L x 75H x 57D mm (6.2 x 2.9 x 2.3 ins) IRmax 带显示: 230L x 75H x 57D mm (9 x 2.9 x 2.3 ins) IRmax 带安全栅: 261L x 75H x 57D mm (10.2 x 2.9 x 2.3 ins) 远程显示模块: 60L x 54H x 48D mm (2.3 x 2.1 x 1.9 ins) |
重量 | IRmax: 1.58Kg (3.5lbs) IRmax 带显示: 2kg (4.4lbs) IRmax 带安全栅: 2.4kg (5.3lbs) 远程显示模块:: 0.2kg (0.4lbs) |
防护等级 | IP66 |
电缆接口 | 一个 M20 或者 ½”NPT 接口 |
电源 | 12-30Vdc. |
信号输出 | 4-20mA 有源或无源 2mA 镜面污染警告 (污染面积75% ) 0mA 故障信号(污染面积 90% ) RS-485 Modbus (可选配) HART 7 (可选配) |
显示模块 | 4位背光LCD显示 按键可以不被激活（根据用户需要） 按键指示音 与HART通讯设备的连接端子(可选) 红灯: 气体检测 黄灯: IRmax故障 绿灯: 正常 显示内容:气体浓度, 污染程度, 供电电压以及电流信号 操作内容: 置零，校准，强制输出,修正零点mA信号, 修正满量程mA信号 |
工作温度 | -40°C ~ +75°C (-40°F ~ 167°F) |
环境湿度 | 0 ~ 100% RH 非冷凝 |
工作压力 | +/-10%大气压 |
重复性 | +/- 2% |
零飘 | 每年最多+/- 2% |
响应时间 | T90＜4s |
执行标准 | EN60079-29-1 |
安全标准 | IEC61508 SIL 2 |
认证 | ATEX & IECEx IRmax: Ex II 2 G Exd IIC T6 Gb (Tamb -40 to +50°C), T4 (Tamb -40 to +75°C) IRmax (带红外显示):: Ex II 2 G Exd ia IIC T4 Gb (Tamb -40 to +75°C) |
工作区域 | 1区、2区 |
EMC 标准 精确度 线性度 | EN50270:2006, FCC CFR47 Part 15B, ICES-003 +/-2% 读数 +/-3% 满量程 |
可分析气体
检测气体种类 | 量程 |
丙酮 (C3H6O) | 0-100% LEL |
丁烷 (C4H10) | 0-100% LEL |
乙醇(C2H5OH) | 0-100% LEL |
乙烯 (C2H4) | 0-100% LEL |
乙酸乙酯 (CH3COOC2H5) | 0-100% LEL |
庚烷 (C7H16) | 0-100% LEL |
正己烷 (C6H14) | 0-100% LEL |
液化石油气LPG | 0-100% LEL |
甲烷 (CH4) | 0-100% LEL |
甲醇 (CH3OH) | 0-100% LEL |
戊烷 (C5H12) | 0-100% LEL |
丙烷 (C3H3) | 0-100% LEL |
四氢呋喃 (Tetrahydrofuran) | 0-100% LEL |
甲苯 (C7H8) | 0-100% LEL |
