产品描述

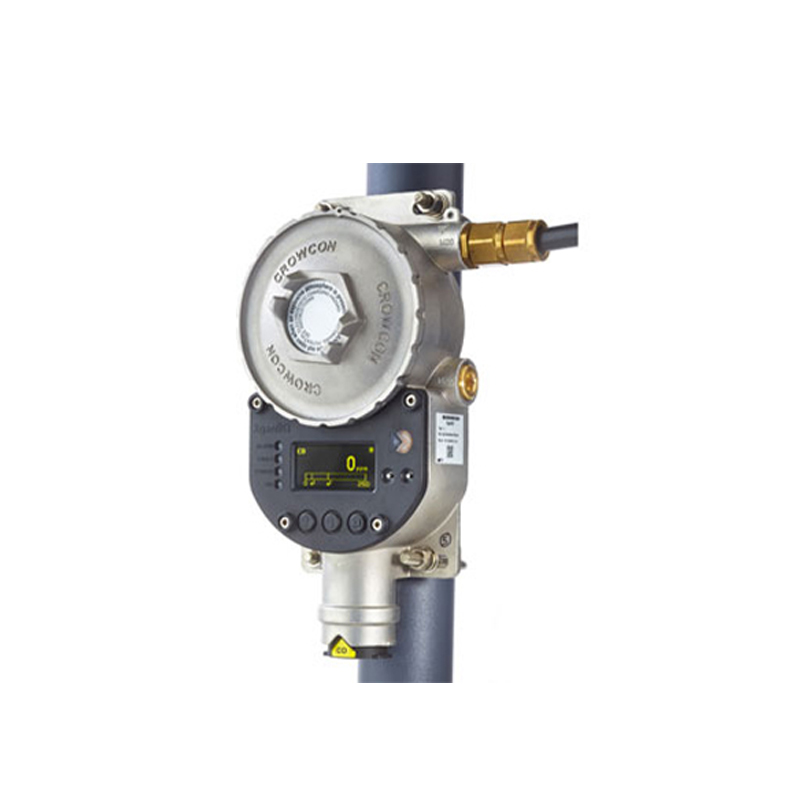

XgardIQ是一款智能型多功能气体检测仪，兼容科尔康各种传感器技术。可配备可燃气体、有毒气体和氧气传感器且提供高清OLED显示模块，多语言清晰显示状态信息。 LED清晰显示检测仪状态。XgardIQ安全指示灯通过稳定常亮的蓝光来确认探测器是否正常运行。可能对探测器或传感器性能造成损害的任何事件，都会使安全指示灯闪烁，例如校准到期或环境温度超出传感器极限值。同时屏幕也会通知作业人员探测器的实时状态。 XgardIQ提供多种输出信号，4-20mA标准信号输出（有源/无源自动检测）和RS-485 Modbus作为标准配置。报警和故障继电器可进行外接切换，容量为230Vac，5A，可在工厂加装或者在安装后随时加装。XgardIQ在输出4-20mA模拟信号的同时可提供HART通信协议，通过HART通信协议使用HART管理系统或手持设备进行检测或操作。 XgardIQ通过了ATEX和IECEx认证，适用于1区和2区危险区域;外壳采用316不锈钢，工作温度-40°C到+75°C，可满足许多不同工况现场的检测需要。
产品特点
+ve 安全显示器，确保检测器操作安全一目了然
OLED显示，明亮清晰的显示气体浓度及监测情况
非侵入式操作，按键式操作，无需开盖
事件记录功能，储存报警、故障和维护事件
支持现场热插拔，传感器更换简单，单手操作，无需开盖及额外的工具
有源无源信号自动侦测，自动检测控制系统并自动设置匹配消除误设置危险
自动设置功能，可自动检测传感器模块插入，并检测到气体类型、量程范围、单位和报警级别
智能快速的Bump检测功能，为保证传感器的工作正常和反应迅速，到期Bump检测自动提醒，全过程自动化
校准到期警告，用户到期校准提醒，确保传感器保持可操作性和精确性
检测气体种类可选，用户可根据实际需要，通过显示面板设置传感器的类型
行业应用
石油天然气、化工行业、钢铁冶金
技术参数
尺寸 | XgardIQ变送器 | H278×W140×D89mm(10.9×5.5×3.5ins) |
重量 | XgardIQ变送器 | 4.1kg（9lbs，不锈钢） |
附件材料 |
| 316不锈钢 |
防护等级 |
| IP66 |
电缆接口 |
| 同时配置三个过线接口，M20或1/2"NPT（可选）。经过认证的可拆卸接头固定于左边和右下面过线接口 |
电源 |
| 14-32Vdc. |
显示 | 主要显示 | OLED 128×64像素，黄色显示，黑色背光 |
指示灯 | 棕色，红色和绿色LED探头状态显示
蓝色+ve安全LED状态显示 |
信号输出 |
| 4-20mA信号有源或者无源设置（自动或手动选择） 可设置警告和故障信号 符合NAMUR NE43 |
RS-485 modbus RTU协议 |
支持HART 7协议，可选外置本安型测试点 |
现场总线（可选，具体请联系科尔康）
|
| 继电器（可选） | Alarm 1， Alarm 2，故
SPDT（5A，230Vac）（故障继电器：SPST） |
| 继电器设置选项 | 常开或者常闭
锁定或非锁定或非封闭锁 上升报警或下降报警 可设关闭继电器 |
事件记录 |
| 报警，故障和维护记录。记录可通过显示屏查询还可上传到电脑上 |
工作温度 |
| -40℃ to+75℃(-40°F to 167°F) 注意：工作温度随气体而变化，详情请参考“气体种类和量程”表格 |
环境湿度 |
| 0 to 95% RH非冷凝 注意：环境湿度会因气体而变化，详情请咨询科尔康 |
精度 |
| +/-2% FSD |
零点漂移 |
| +/-2% FSD(每年最大) |
响应时间 |
| 随气体而变化，具体请联系科尔康 |
操作标准 | 依照： | EN60079-29-1(可燃气传感器) EN50104(氧气传感器)* EN45544(毒气传感器)* |
安全标准 |
| IEC61508, EN50402 SIL 2* |
认证 |
| ATEX, IECEx ExIl 2 G Exd ialIC T4 Gb(Tamb-40℃ to+75°℃) |
EMC认证 |
| EN50270 FCC CFR47 Part 15B |
可分析气体
气体 | 传感器类型 | 单位 | 最大 量程* | 标准 | 一级 报警+ | 二级 报警+ | 温度范围℃ |
氨气 (NH₃) | 电化学式 | PPM | 1000 | 50 | 25 | 35 | -20 to +40 |
一氧化碳 (CO) | 电化学式 | PPM | 1000 | 250 | 30 | 200 | -30 to +50 |
乙醇 (C₂H₆O) | 催化燃烧式 | %LEL | 100 | 100 | 20 | 40 | +10 to +75 |
氢气(H₂) | 催化燃烧式 | %LEL | 100 | 100 | 20 | 40 | -40 to +75 |
氟化氢(HF) | 电化学式 | PPM | 10 | 10 | 1.8 | 3 | +5 to+40 |
硫化氢 (H₂S) | 电化学式 | PPM | 200 | 25 | 5 | 10 | -30 to +50 |
液化石油气 ( LPG） | 催化燃烧式 | %LEL | 100 | 100 | 20 | 40 | -40 to +75 |
甲烷(CH₄) | 催化燃烧式 | %LEL | 100 | 100 | 20 | 40 | -40 to +75 |
氧气(O₂) | 电化学式 | %Vol | 30 | 25 | 19 （falling) | 17 （falling) | -20 to +50 |
丙烷(C3H8) | 催化燃烧式 | %LEL | 100 | 100 | 20 | 40 | -40 to +75 |
戊烷 (C₅H₁₂) | 催化燃烧式 | %LEL | 100 | 100 | 20 | 40 | -40 to +75 |
二氧化硫 (SO₂) | 电化学式 | PPM | 100 | 10 | 1 | 1 | -30 to +50 |
酮 (CH₃)₂CO | 催化燃烧式 | %LEL | 100 | 100 | 20 | 40 | -40 to +75 |
乙炔(C₂H₂) | 催化燃烧式 | %LEL | 100 | 100 | 20 | 40 | -40 to +75 |
氨气(NH₃) | 催化燃烧式 | %LEL | 25 | 25 | 10 | 20 | -40 to +75 |
丁烷 (C₄H₁₀) | 催化燃烧式 | %LEL | 100 | 100 | 20 | 40 | -40 to +75 |
二氧化碳 (CO₂) | 红外 | PPM | 3000 | 3000 | 500 | 1500 | -20 to +50 |
二氧化碳 (CO₂) | 红外 | %Vol | 5 | 2 | 0.5 | 1.5 | -20 to +50 |
氯气(Cl₂) | 电化学式 | PPM | 20 | 5 | 0.5 | 0.5 | -20 to +40 |
二氧化氯 (CIO₂) | 电化学式 | PPM | 1 | 1 | 0.1 | 0.3 | -20 to +40 |
乙烯(C2H4) | 催化燃烧式 | %LEL | 100 | 100 | 20 | 40 | -40 to +75 |
环氧乙烷 (ETO) | 电化学式 | PPM | 100 | 10 | 1 | 5 | -20 to +50 |
庚烷 (C7H16) | 催化燃烧式 | %LEL | 100 | 100 | 20 | 40 | -40 to +75 |
己烷 (C6H14) | 催化燃烧式 | %LEL | 100 | 100 | 20 | 40 | -40 to +75 |
氢气(H₂) | 电化学式 | PPM | 2000 | 2000 | 500 | 1000 | -20 to +40 |
|
