Vortex
Vortex

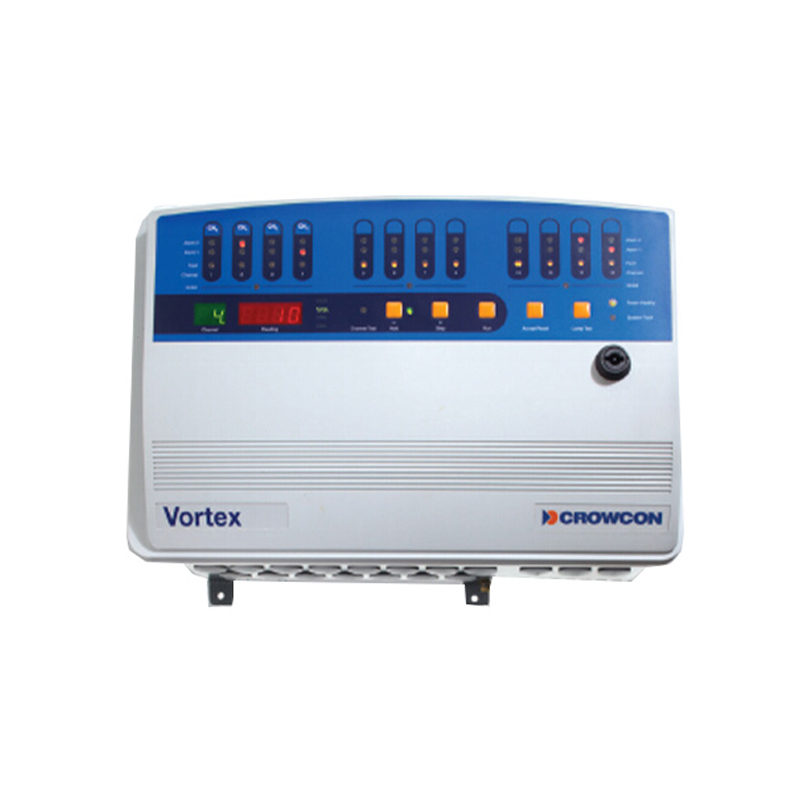

科尔康 气体监测控制器 Vortex

品牌名称:科尔康

产品型号: Vortex

产品规格
产品介绍
Vortex是一款功能强大,配置灵活的控制器。Vortex配置12个气体通道,它可根据用户任何复杂的现场需要定制,减少了用户额外布线。Vortex性能可靠,操作方便,易于维护。
资料下载
渠道商
产品详情

产品描述

Vortex是一款功能强大,配置灵活的控制器。Vortex配置12个气体通道,它可根据用户任何复杂的现场需要定制,减少了用户额外布线。Vortex性能可靠,操作方便,易于维护。



产品特点

使用简便

Vortex操作简单,所有日常操作通过控制面板按键都可完成

显示面板显示所有通道故障和报警信息,LED灯在系统探测到危险或故障情况下报警,整个系统运行状态一目了然

通过控制器操作即可更改报警值或调整通道设置,无需额外设备

灵活配置

Vortex可按用户现场实际需要进行灵活配置,布线量极少

每通道有1个故障报警和3个气体浓度报警,通过进行任意逻辑组合控制最多32个继电器输出

用户使用简单方便。Vortex在出厂时按照用户要求进行配置,通过VortexPC软件随时更改系统设置,无需复杂集成

Vortex采用标准工业通讯接口,方便与用户现有控制系统结合

坚固耐用

Vortex通过了最高环境标准测试,密封等级达到IP65

Vortex完全符合欧盟现行安全规定,并且符合欧盟新的关于气体检测仪器的EMC(电磁兼容)标准

为保障工作人员安全,Vortex所有继电器模块处于被监控状态,一旦发生故障立即报警,确保整个系统安全可靠

Vortex解决了临时断电问题,内置备用电池保障在断电情况下系统正常工作,电池电量和电路连接状态处于连续实时被监控中

Vortex经过验证,满足系统安全标准IEC 61508(SIL 1)

维护方便

Vortex独特设计充分满足用户日常维护方便和使用简单的要求

Vortex模块化结构,插拔式连接,部件更换简单

Vortex内部空间充裕,接线预留空间大,易于安装

每个区域相对独立,可单独锁定,某个特定区域锁定后不会影响其他区域正常工作

Vortex所有调节都通过电控进行,消除了人工调节仪表产生零漂问题,将维护要求降到最低



行业应用

钢铁冶金、石油天然气、化工行业



技术参数

型号

Vortex

Vortex   Rack/Panel

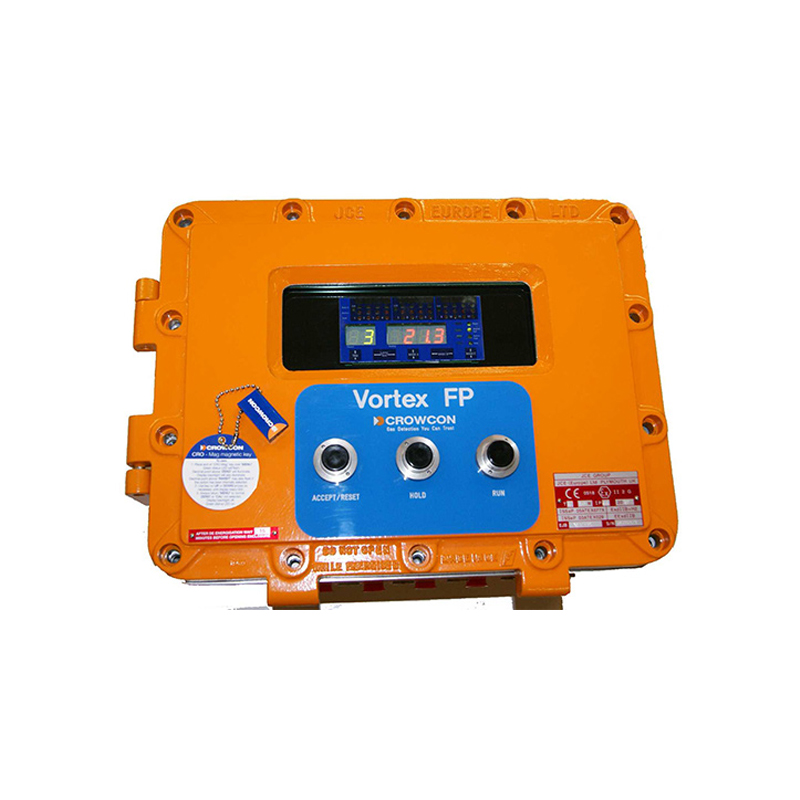

Vortex   FP

规格

470   x 306 x 170mm

(18.5   x 12 x 6.5 ins)

机架显示:19” 3U标准

面板显示:441 x 128mm

440   x 640 x 332mm

(17.3   x 25 x 13 ins)

重量

12Kg(27lbs)

由具体配置决定

70Kgs(154lbs)   大约

外壳材料

后壳:铝合金

前面: ABS


LM25   铝合金加聚聚酯涂层

密封等级

IP65

由安装柜决定

IP54,IP66 (加装密封配件 )

PL32M   化合物配件

通道

12

12

12

输入

气体

2 或 3 线4-20mA(有源或无源),

根据具体配置决定

根据具体配置决定

火灾-烟感探头和温感探头手动报警点

0-5V




最多3个回路




最多   20个探测点



继电器

型号

最多   24 SPCO继电器,

6A/250Vac

最多32   SPCO继电器

根据具体配置决定

通用

电源故障,电池低电量

电池故障



可编程

报警,故障和系统事件



继电器状态

常开/常闭

闭锁/非闭锁

时间延长和脉冲激发



数字通讯

DCS/PLC/PC

现场配置连接

RS-485   Modbus 或

RS-232(软件和连接线

根据具体配置决定

根据具体配置决定

数据记录

最多300报警,电源,故障系统事件

根据具体配置决定

根据具体配置决定

面板指示

通道号

气体读数

测量单位

电源

电池状态良好

运行/暂停状态提示

通道测试状态提示

系统障 - 完

2位 7段LED

4位7段 LED

%LEL,   ppm, %Vol, Fire

绿色   LED

绿色   LED

绿色   LED

闪烁黄色 LED

黄色   LED

根据具体配置决定

根据具体配置决定



显示信息可以改变,在使用磁棒



校准时输出能够被禁止

报警

声音   - 内置蜂鸣器

视觉报警 - 报警

视觉报警 - 故障

视觉报警 - 锁定

Piezo

1,2等级报警,红色LED

每通道,黄灯LED

每区,黄灯LED

根据具体配置决定

根据具体配置决定

电源

交流

直流

备用电池

110/120V   或 220/240Vac 50-60hz

20-30Vdc

2Ah   内置

根据具体配置决定

110/120V   & 220/240Vac 50-60hz

20-30Vdc

无备用电池

认证

低压

EMC

危险区

EN61010-1

EN50270,FCC,ICES

N/A

EN61010-1

EN50270,   FCC,ICES

N/A

EN61010-1

EN50270,   FCC,ICES

ATEX   Ex II 2G

工作温度

10~+40°C (14~104°F)

根据具体配置决定

根据具体配置决定

环境湿度

0-95%RH非冷凝

根据具体配置决定

根据具体配置决定

功能安全认证

IEC61508

IEC61508

IEC61508
