产品介绍

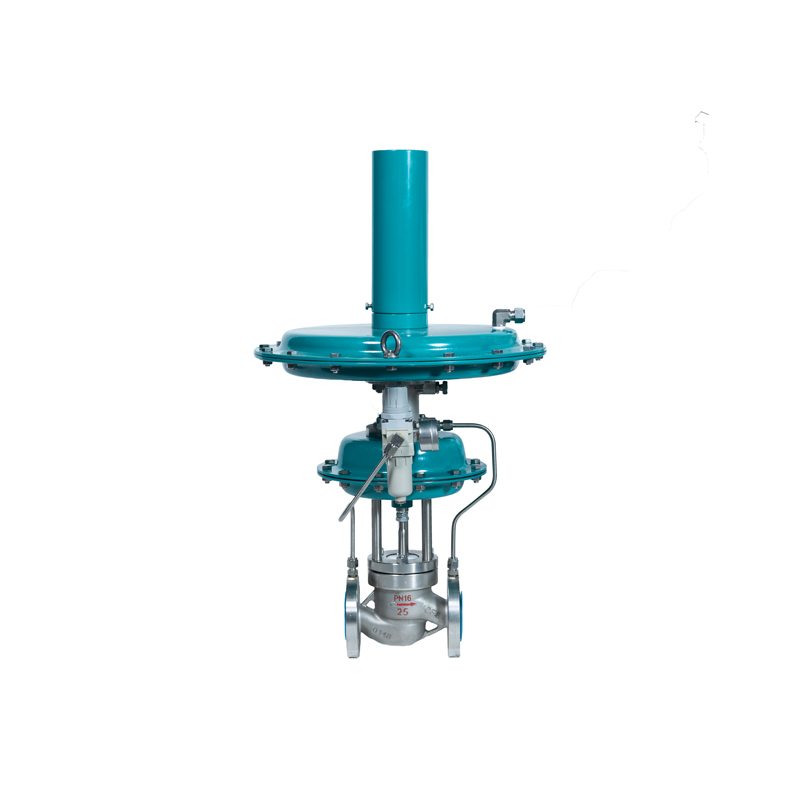

ZZHP指挥操作压力自力式调节阀(氮封阀)是一种无需外来能源,利用被调介质自身的压力变化达到自动调节和稳定阀后压力为设定值的节能型压力调节阀。
该阀压力设定在指挥器上实现,方便、快捷,压力设定值在运行中也可以随意调整;控制精度高,适合阀前P≤1MPa,阀后<10KPa,用于开关控制,不能连接控制,但精度要求高的场合。它广泛应用于化工、石油、冶金、电力、轻纺等工业部门中用作生产过程的自动调节。特别适用于储罐氮封系统。该阀减压比:1:100
该系列只有阀后式ZZHP-16B一种。
产品特点
1、阀体流道、壁厚采用CAE结构强度分析,在满足最小壁厚的设计要求及设计强度下,尽量降低重量节约成本,经济性高。
2、阀体流道呈S型,压降损失小,流量大。
3、利用介质压力变化调节,控制精度高。
主要参数
连接型式 | 法兰式 |
公称压力 | Class150;JIS 10K;PN16 |
公称通径 | DN20~150 |
