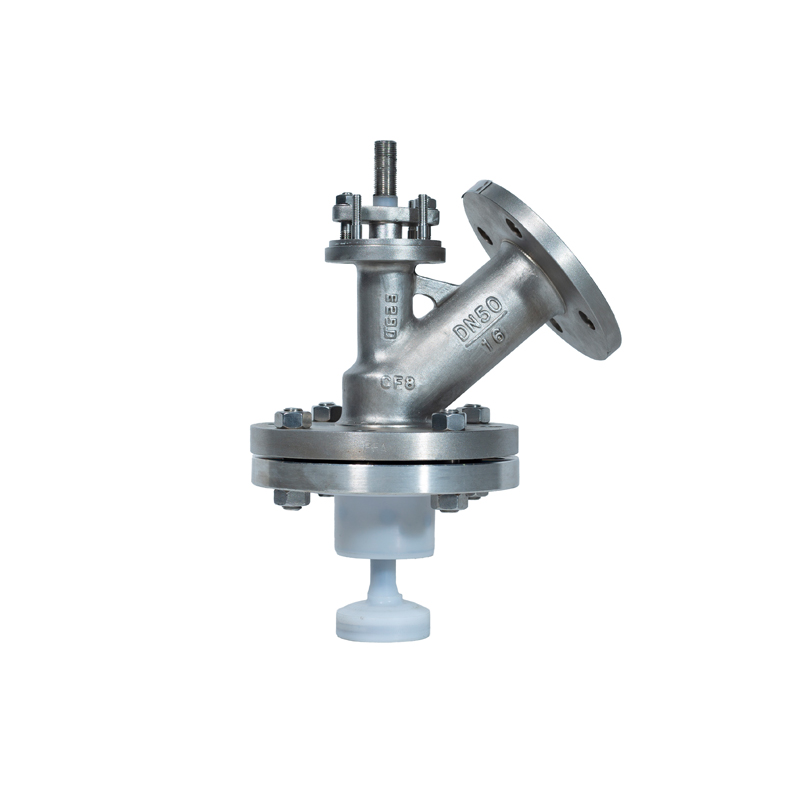

重庆川仪 衬氟塑上展式气动罐底阀 HYAF

品牌名称：重庆川仪

产品型号：HYAF

获取报价 加入询盘
产品规格
产品介绍
HYAF衬氟塑上展式气动罐底阀是一种防腐蚀特殊的切断阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化非金属F46,PFA,几乎能耐所有的介质(包
括浓硝酸和王水的腐蚀)，主要应用于各种存贮容器的釜底，其光滑流线型的阀体流道设计，球形单座的阀芯型式，易于介质的流动，广泛应用于聚合反应、化纤、食品、发酵等行业，特别适于对酸、碱腐蚀介质和有毒、易挥发等气体、液体的控制。对于浆料、高密度流体场合，亦是理想的选择。
资料下载
索取PDF产品资料
渠道商
产品详情

产品介绍

HYAF衬氟塑上展式气动罐底阀是一种防腐蚀特殊的切断阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化非金属F46,PFA,几乎能耐所有的介质(包
括浓硝酸和王水的腐蚀)，主要应用于各种存贮容器的釜底，其光滑流线型的阀体流道设计，球形单座的阀芯型式，易于介质的流动，广泛应用于聚合反应、化纤、食品、发酵等行业，特别适于对酸、碱腐蚀介质和有毒、易挥发等气体、液体的控制。对于浆料、高密度流体场合，亦是理想的选择。选用该系列阀门时，必须考虑贮存容器内介质的温度、压力、粘附性、腐蚀性等条件，为最大限度满足不同工况条件，除了样本提供的标准产品，我们还可根据用户的特殊要求提供非标设计产品。HY系列衬四氟罐底阀有两种结构形式，HYAF为上展式，HYBF为下展式。可配HA薄膜式执行机构和HV单作用汽缸式执行机构。调节阀的泄漏量符合GB/T4213–2008标准。



产品特点

1、阀体流道、壁厚采用CAE结构强度分析，在满足最小壁厚的设计要求及设计强度下，尽量降低重量节约成本，经济性高。

2、阀体流道为光滑流线型，易于介质流动。

3、阀体和阀内组件和介质接触位置的衬塑层采用高压注塑工艺，耐腐蚀性能好，工作寿命长。



主要参数

使用温度

-20~+120℃（衬F46） ；-40~+150℃（衬PFA）

法兰标准

JIS   B2201、JB/T79.1(PN16)；ASME   B16.5；HG20592、HG20615

连接型式

法兰型： RF

公称压力

Class150；JIS 10K；PN16

公称通径

DN25~200
