HPF

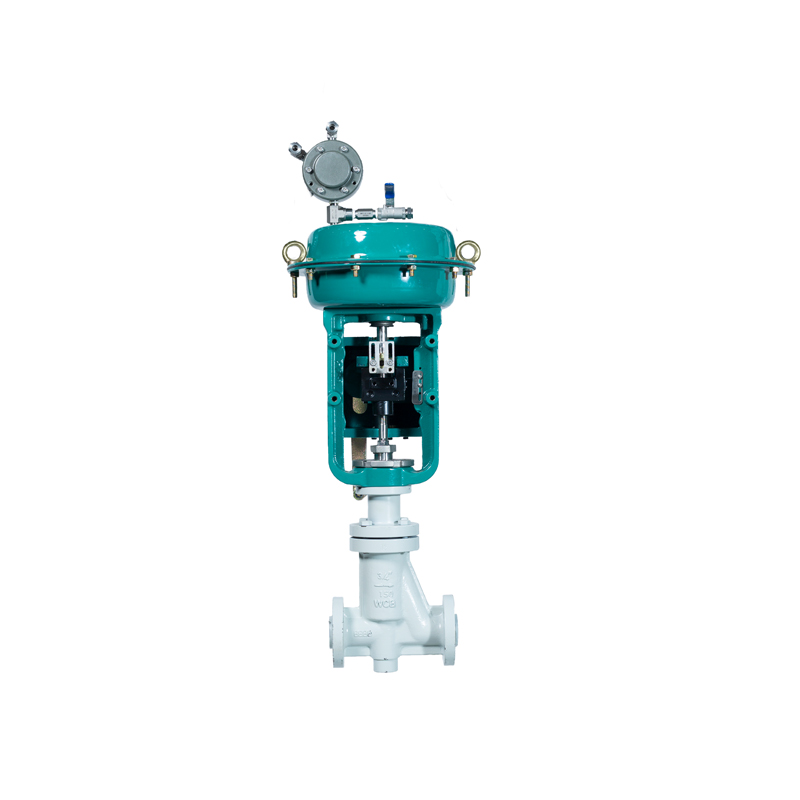

重庆川仪 衬氟塑调节阀 HPF

品牌名称：重庆川仪

产品型号：HPF

获取报价 加入询盘
产品规格
产品介绍
HPF衬氟塑调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。广泛适用于对酸、碱等强腐蚀性介质和有毒、易挥发等气体、液体的控制。耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。密封性能好。采用波纹管和填料双重密封，确保无外渗漏。泄漏量小。由于阀芯、阀座采用软密封，故泄漏量低。配用HA执行机构，输出力大、结构紧凑。
资料下载
索取PDF产品资料
渠道商
产品详情

产品介绍

HPF衬氟塑调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。广泛适用于对酸、碱等强腐蚀性介质和有毒、易挥发等气体、液体的控制。耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。密封性能好。采用波纹管和填料双重密封，确保无外渗漏。泄漏量小。由于阀芯、阀座采用软密封，故泄漏量低。配用HA执行机构，输出力大、结构紧凑。



产品特点

1、阀体流道、壁厚采用CAE结构强度分析，在满足最小壁厚的设计要求及设计强度下，尽量降低重量节约成本，经济性高。

2、阀体流道为光滑流线型，易于介质流动。

3、阀体和阀内组件和介质接触位置的衬塑层采用高压注塑工艺，耐腐蚀性能好，工作寿命长。



主要参数

使用温度

-20~+120℃（衬F46） ；-40~+180℃（衬PFA）

法兰标准

JB/T79.1(PN63)；HG20592

连接型式

法兰型：RF、FM

公称压力

Class150；PN10、16、20、25

公称通径

DN15~250
