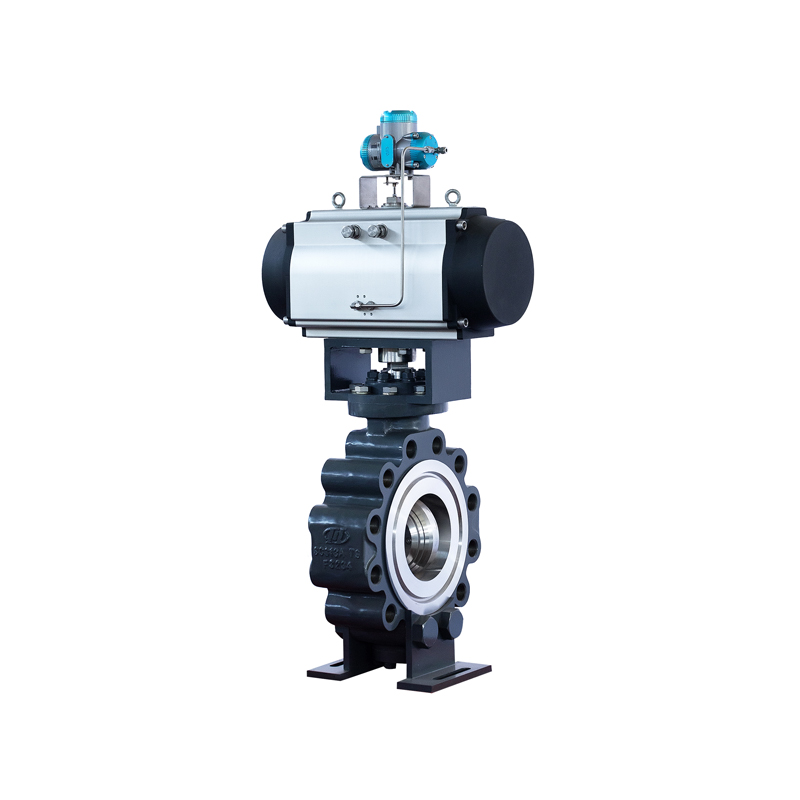

重庆川仪 全金属硬密封蝶阀 VBJG

品牌名称:重庆川仪

产品型号:VBJG

产品规格
产品介绍
全金属硬密封蝶阀是一种三偏心密封蝶阀,其密封面采用圆锥面型式,在水平中心上有一个角度偏心,阀杆相对于流道中心在其轴向和径向上有两个距离偏心,实现了密封副在启闭时无摩擦的运动,密封圈材料为整体金属并堆焊硬质合金,保证全金属蝶阀密封可靠,使用寿命长等优点。
资料下载
渠道商
产品详情

产品介绍

全金属硬密封蝶阀是一种三偏心密封蝶阀,其密封面采用圆锥面型式,在水平中心上有一个角度偏心,阀杆相对于流道中心在其轴向和径向上有两个距离偏心,实现了密封副在启闭时无摩擦的运动,密封圈材料为整体金属并堆焊硬质合金,保证全金属蝶阀密封可靠,使用寿命长等优点。



产品特点

1、VBJG全金属硬密封蝶阀采用三偏心结构,阀门开闭过程无死区,开启力矩小。

2、采用高强度不锈钢材料和整体式阀杆结构,承受的允用压差大。

3、采用独立式阀座结构,便于全金属硬密封蝶阀内件的维修和更换。

4、密封圈采用整体金属堆焊硬质合金,提高全金属蝶阀耐腐蚀和耐摩擦磨损的性能。

5、采用轴封结构防止颗粒杂质进入阀体和阀杆之间的间隙,避免阀门出现卡死现象。



主要参数

公称通径

DN80~DN2000(3"~80")

公称压力

PN10/16/25/40/63/100/160;Class150/300/600/900/1500

连接型式

对夹式、法兰式、对焊式

密封面型式

RF、MFM、RJ、BW

法兰标准

JB/T79.1-94;   JB/T79.2-94; ASME B16.5-2013; HG20592-2009、HG20615-2009

使用温度

-100℃~+550℃
