VB400

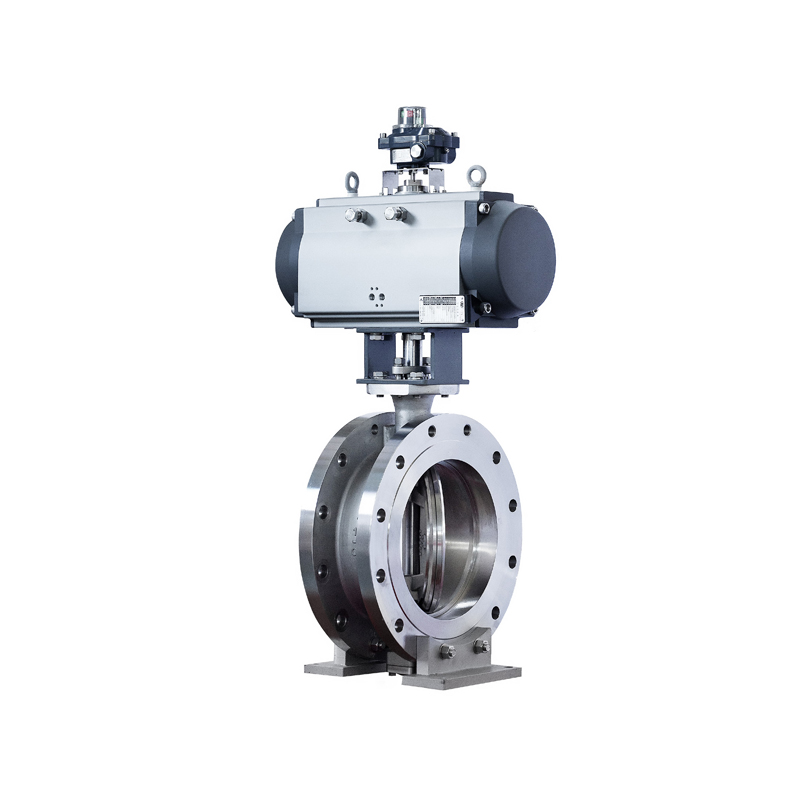

重庆川仪 四偏心高性能蝶阀 VB400

品牌名称：重庆川仪

产品型号：VB400

获取报价 加入询盘
产品规格
产品介绍
VB400四偏心高性能蝶阀，密封面是采用圆锥面在水平中心上有一个角度偏心，旋转轴相对于流道中心在轴向和径向上有两个距离偏心，椭圆密封截面短轴方向形状偏心为正圆，实现了密封副在启闭时无摩擦以及自动吻合密封的运动。具有结构先进、流通能力大、密封可靠、寿命长等优点。
资料下载
索取PDF产品资料
渠道商
产品详情

产品介绍

VB400四偏心高性能蝶阀，密封面是采用圆锥面在水平中心上有一个角度偏心，旋转轴相对于流道中心在轴向和径向上有两个距离偏心，椭圆密封截面短轴方向形状偏心为正圆，实现了密封副在启闭时无摩擦以及自动吻合密封的运动。具有结构先进、流通能力大、密封可靠、寿命长等优点。



产品特点

1、 采用四偏心结构，适用于超低温高温等复杂工况并要求严密切断场合，开启力矩小。

2、 密封副截面由三偏心椭圆结构变为正圆结构，流通能力更大。

3、 径向偏距减小，降低了介质作用在阀板上的不平衡力，提高双向密封性能。

4、 阀座密封面堆焊高强度耐腐蚀合金，保证密封面的可靠性，使用寿命长。

5、 采用高强度不锈钢材料和整体式阀杆结构，承受的许用压差大。



主要参数

公称通径

DN100～DN900（4"～36"）

公称压力

PN10/16/25/40;   Class150/300

连接型式

对夹式、法兰式

密封面型式

RF、MFM、BW

法兰标准

JB/T79.1-94;   JB/T79.2-94; ASME B16.5-2013; HG20592-2009、HG20615-2009

使用温度

－196℃～＋550℃
