产品介绍

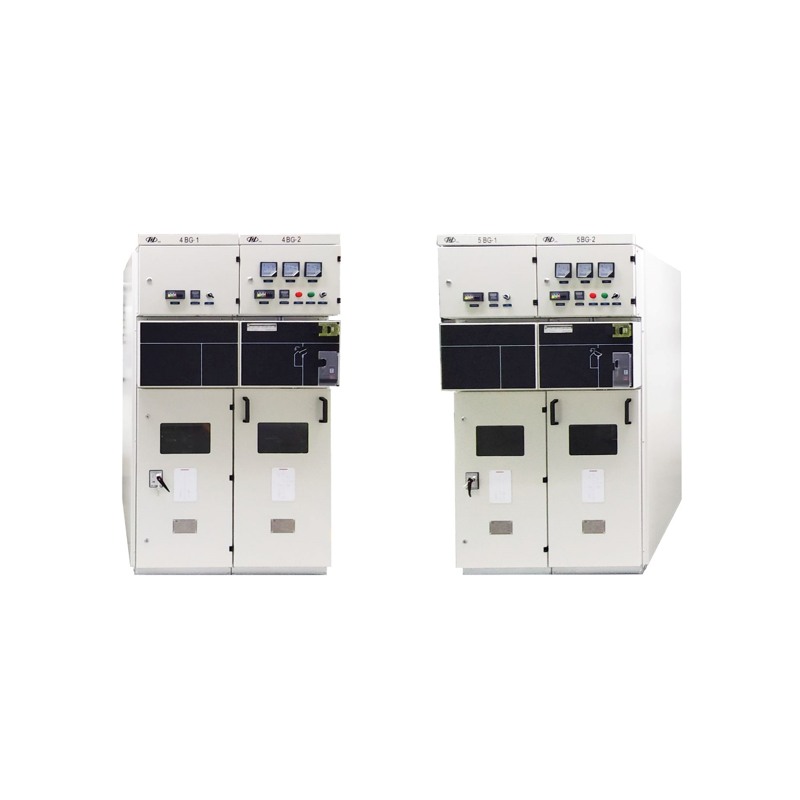

XGN15-12箱型固定式金属封闭高压开关设备是以六氟化硫负荷开关及负荷开关-熔断器组合电器作为主开关,而整柜采用空气绝缘,适用于配电自动化,既紧凑又可扩展的成套配电装置。可广泛应用于城市电网的建设和改造,适用于工矿企业、高层建筑、住宅小区、医院、学校、公园等配电系统,作为接受和分配电能之用,主要用于环网供电和终端供电,亦适于装入预装箱式变电站。
产品特点
环网柜使用的负荷开关有SF6型负荷开关、压气式负荷开关、真空负荷开关几种开关形式,其柜体采用钢板弯制焊接组装而成,防护等级IP3X;
柜体上部为母线室,仪表室位于母线室的前部,用钢板分隔;
柜体中部为负荷开关室,负荷开关与其他元件之间设有绝缘隔板;
随着市场发展需要,环网柜也逐步使用综合保护装置,并可与电力系统后台组网,实现设备的智能化和保护功能的完善。
主要参数
额定电压 | 10kV |
最高电压 | 12kV |
额定电流 | 630/200A |
额定频率 | 50Hz |
额定短路耐受电流 | 25/31.5kA |
额定短路持续时间 | 4s |
额定峰值耐受电流 | 50kA |
额定短路开合电流(峰值) | 50kA |
额定有功负载开断电流 | 630A |
5%额定有功负载开断电流 | 31.5A |
额定电缆充电电流 | 10A |
接地开关额定短路耐受电压 | 20kA |
接地开关额定短路持续时间 | 2s |
1min额定短时工频耐受电压(相间、相对地、真空断口) | 42kV |
1min额定短时工频耐受电压(隔离断口) | 49kV |
额定雷电冲击耐受电压(相间、相对地、真空断口) | 75kV |
额定雷电冲击耐受电压(隔离断口) | 85kV |
机械寿命(真空负荷开关) | 5000次 |
机械寿命(接地刀、隔离刀) | 2000次 |
柜体及柜壳防护等级 | IP2X |
