KYN61-40.5

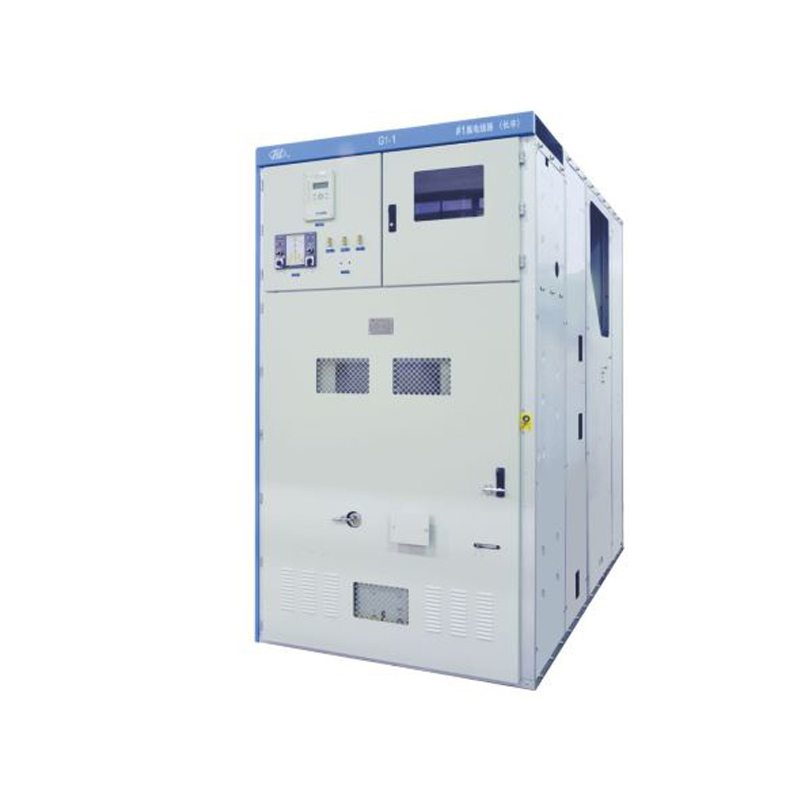

重庆川仪 中压开关柜 KYN61-40.5

品牌名称:重庆川仪

产品型号:KYN61-40.5

产品规格
产品介绍
KYN61-40.5型铠装移开式交流金属封闭开关柜系三相交流50Hz、额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配50Hz、35kV电网的三相电能之用,对电路起到控制、保护和检测等功能,还可以用于频繁操作的场所,具备完善的“五防”功能。
渠道商
产品详情

产品介绍

KYN61-40.5型铠装移开式交流金属封闭开关柜系三相交流50Hz、额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配50Hz、35kV电网的三相电能之用,对电路起到控制、保护和检测等功能,还可以用于频繁操作的场所,具备完善的“五防”功能。

本产品符合我国国家标准GB3906─2006《3.6kV -40.5kV交流金属封闭开关设备》和国际电工委员会标准 IEC298(1990)《1kV以上52kV及以下交流金属封闭开关设备和控制设备》及电力行业标准DL/T 404-2007《3.6kV~40.5kV交流金属封闭开关设备和控制设备》的有关规定。



产品特点

采用固体绝缘材料及环氧涂覆的绝缘手段,优化电极形状,使柜体结构紧凑,减小占地面积;

柜体选用敷铝锌板或优质冷轧钢板经数控钣金加工成形后,通过高强度螺栓螺母和铆螺母连接而成,构件表面采用喷塑或镀锌工艺;

可配用国产ZN系列真空断路器和法国施耐德SF系列及阿尔斯通FP系列六氟化硫断路器等,能满足不同用户的要求;

开关设备各功能小室均采用金属隔板封隔,并设有独立的压力释放通道;

断路器、接地开关等操作均可在高压室门关闭情况下进行,即可实现关门操作;

开关柜结构完善,可实现198种主接线方案。



主要参数

系统电压

35kV

设备运行最高电压

40.5kV

额定电流

2500A

工频耐受电压

95/110kV   1min

雷电冲击耐受电压

185/215kV

短时耐受电压

25kA   4s

额定峰值耐受电流

63kA
