SIVACON-8PT

重庆川仪 低压成套开关设备 SIVACON 8PT

品牌名称:重庆川仪

产品型号:SIVACON 8PT

产品规格
产品介绍

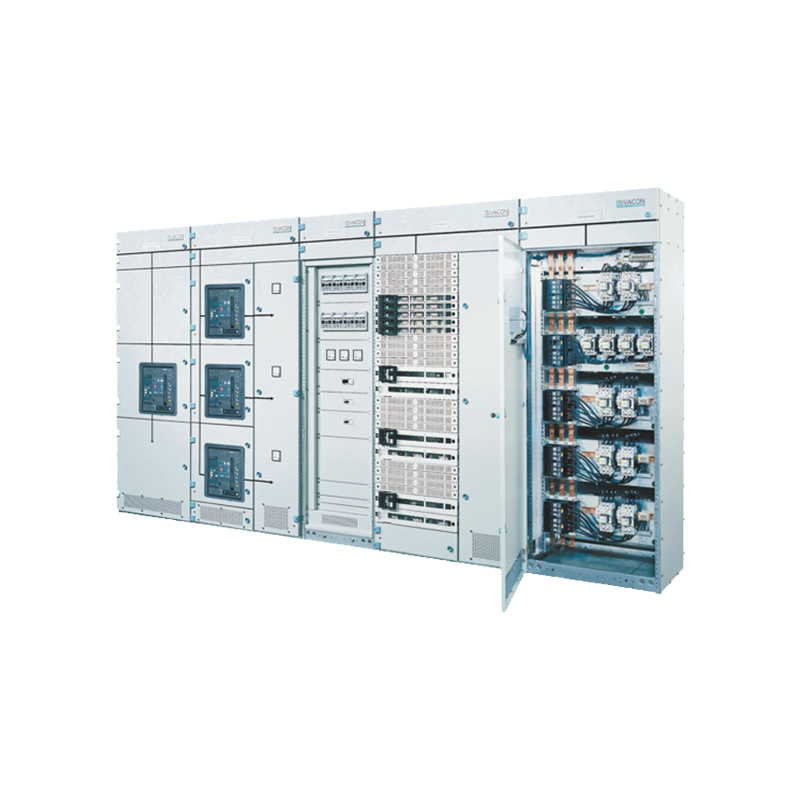

Sivacon 8PT抽出式开关柜是西门子公司授权重庆川仪电气成套分公司生产制造及销售的国际高端品牌柜。Sivacon是西门子公司根据国际市场需要而开发的新型低压开关柜,它可以应用于最大额定电流至7400A的系统上,既可以采用固定安装设计、插入式设计,也可采用抽出式设计。适用于高端配电市场,尤其是石油石化、电力工程、医药化工、移动通讯等行业。
渠道商
产品详情

产品介绍

Sivacon 8PT抽出式开关柜是西门子公司授权重庆川仪电气成套分公司生产制造及销售的国际高端品牌柜。Sivacon是西门子公司根据国际市场需要而开发的新型低压开关柜,它可以应用于最大额定电流至7400A的系统上,既可以采用固定安装设计、插入式设计,也可采用抽出式设计。适用于高端配电市场,尤其是石油石化、电力工程、医药化工、移动通讯等行业。



产品特点

采用固体绝缘材料及环氧涂覆的绝缘手段,优化电极形状,使柜体结构紧凑,减小占地面积;

柜体选用敷铝锌板或优质冷轧钢板经数控钣金加工成形后,通过高强度螺栓螺母和铆螺母连接而成,构件表面采用喷塑或镀锌工艺;

可配用国产ZN系列真空断路器和法国施耐德SF系列及阿尔斯通FP系列六氟化硫断路器等,能满足不同用户的要求;

开关设备各功能小室均采用金属隔板封隔,并设有独立的压力释放通道;

断路器、接地开关等操作均可在高压室门关闭情况下进行,即可实现关门操作;

开关柜结构完善,可实现198种主接线方案。



主要参数

额定绝缘电压(Ui)(V)

up   to 1000

额定操作电压(Ue)(V)

up   to 690

额定频率(Hz)

50/60

额定冲击耐受压(Uimp)(kV)

8

过电压类别

III级

污染等级

3

主母排额定电流(In)(A)

up   to 7400

额定峰值耐受电流(Ipk)(kA)

up   to 375

额定短时耐受电流(Icw)(kA)

upto   150, 1s

防护等级

Up   to Ip54

内部分隔型式

up   to Form 4

通过型式试验的低压开关柜(TTA)

IEC   61439-2/GB7251.12

防电压保护

DIN   EN 50274

内部燃弧试验(内部电弧故障)

IEC   61641, GB/Z 18859
