GCS型

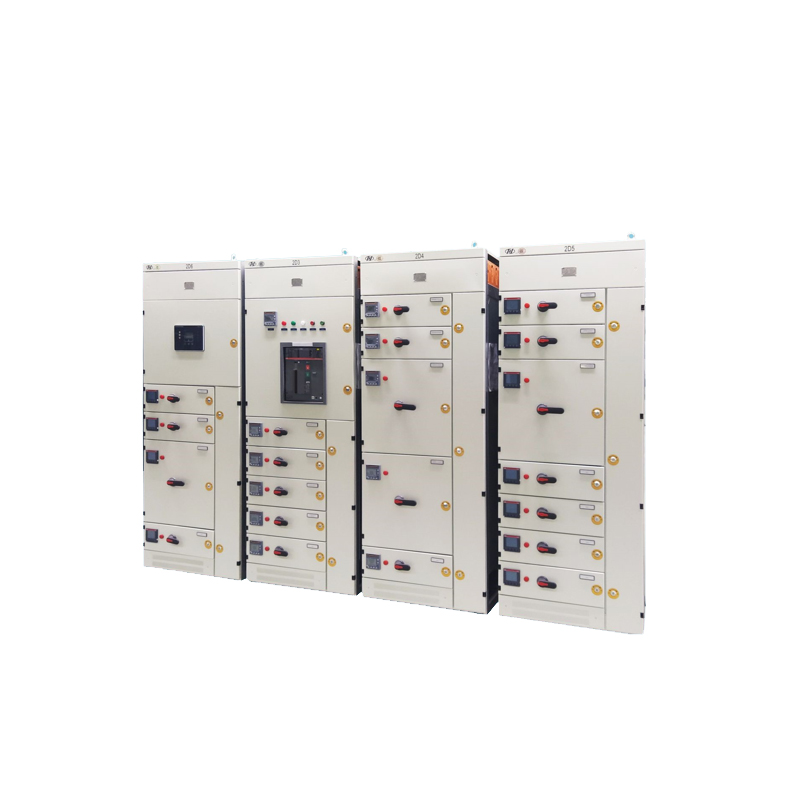

重庆川仪 低压抽出式开关柜 GCS型

品牌名称：重庆川仪

产品型号：GCS型

获取报价 加入询盘
产品规格
产品介绍
GCS低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成。该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
资料下载
产品资料-重庆川仪 电气设备
44页
渠道商
产品详情

产品介绍

GCS低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成。该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。



产品特点

开关柜基本骨架为组合结构，全部构件均采用螺钉紧固连接组成。采用厚度为2.0mm优质覆铝锌钢板加工而成，面板采用钢板处理喷塑而成。主框架上均有安装模数孔 E=20mm。型钢支架，以铆钉及螺丝拼合成坚固的一体；

装置各功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室，各单元的功能作用相对独立；

装置没有采用将水平主母线置于柜顶的传统设计，使电缆室上下均有出线通道，解决了老产品无法上出线的难题。



主要参数

主电路额定电压(V)

交流380(400)、(660)

辅助电路额定电压(V)

交流220、380（400）；直流110、220

额定频率(Hz)

50(60)

额定绝缘电压(V)

660(1000)

额定电流(A)水平母线

≤4000

垂直母线( MCC)

1000

母线额定短时耐受电流(kA/1s)

50，80

母线额定峰值耐受电流(kA/1s)

105，176

工频试验电压(V/1min)主电路

2500

工频试验电压(V/1min)辅助电路

1760

母线

三相四线制 三相五线制

防护等级

IP30，IP40
