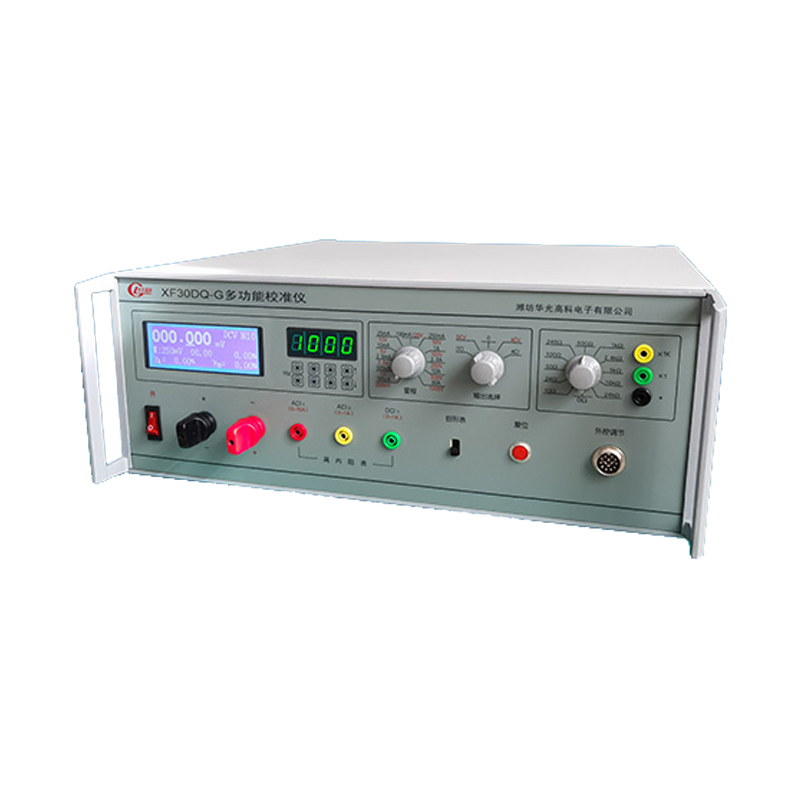

华光高科 多功能校准仪 XF30DQ-G型

产品概述

XF30DQ-G型多功能校准仪（以下简称校准仪）是具有五位半LCD液晶屏数字显示输出值，并可同屏显示被检表误差、误差修正值、输出量百分比、被检表满度值、步进值、频率等参数的交直流电压、电流校准源。设有22档标准电阻器组，方便校准万用表电阻档。备有RS232接口实现数据自动处理功能。

XF30DQ-G采用先进的稳幅、功放、保护新技术，使其稳定性好、精度高、量程宽、分档细、安全可靠；幅值调节选择数字键式控制和编码器调节组合，使其控制灵活，反应迅速，实现定值输出和连续调节的不同需求，使用更加方便快捷。适用于检定、校验四位半数字三用表、各种0.2级以下电流、电压表头及相应精度等级的多用表。亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.2级以上电流、电压表。广泛应用于工矿企业、科研院所、铁路、电力等单位的质检、计量及仪表维修等。

主要功能

1、5位半LCD数字显示输出量，同屏显示档位、量程、被检表示值误差rA和引用误差rm、误差修正值、输出量百分比、被检表满度值、频率、步进值，按实际值和百分比两种方式同时显示输出量，即时读出被检仪表的误差，省时省力。

2、采用调节器键盘控制输出量的增减。调节器上有键盘和编码器两种配置，光标初始位置在最后一位，按左右箭头可移动至除第一位数字外的各位数下方。编码器依光标位置增减数值。键盘控制量分为100%/N、10%/N、1%/N、0. 1%/N、0.01%/N（N为3、4、5、6、10、15）。

3、交、直流电压输出范围:0～ 250mV～1V～2.5V～5V～10V～25V～50V～100V～250V～500V～1000V,电压最大输出1100V。

4、交、直流电流输出范围:0～100uA～500uA～2.5mA～10mA～25mA～100mA～250mA～1A～2.5A～10A～50A,电流最大输出55A。

5、除仪器标注的量程外，还可以通过调节器上的满度键进行量程扩展，如250 mV档可扩展为75 mV、100 mV、125 mV、150 mV、200 mV、250mV具体扩展量程见表2。最大限度满足被检表各种量程检测的需求。

6、为满足各类被检表的不同需要，校准仪设有主要输出端子两只，分别为公共端（黑色接线柱）和交直流输出端（红色接线柱）；黑色接线柱与红色接线柱之间是交、直流电压和电流输出端；辅助输出插孔：二只（黑色接线柱分别与绿色-黄色插孔用于检定交流高内阻表）。

7、交流提供任意输出频率：四位LED显示，40Hz-1200Hz连续可调，采用数字技术保证频率的准确度和稳定性。

8、输出超载能自动保护，手动复位。（当仪表超载或在未接计算机时按确认键屏幕显示“Send to PC”时，按复位键仪器恢复正常。）

9、电阻输出选择

根据需要的电阻值，选择不同的档位。从黑插孔和绿孔“×1”插孔可以输出10Ω～24kΩ共11种标准电阻，从黑插孔和黄“×1000”插孔可以输出10kΩ～24MΩ共11种标准电阻。

10、钳形表测量：配用本厂HG1000A标准线圈，可测量0～1000A电流，转换误差±0.8%。（拨动前面板右下方的钳形表/实际值选择开关，置于钳形表一侧即可实现钳形表测试值显示）

11、除仪器本身具有的功能外，还可以通过RS232接口连接计算机，选用本公司专用计量软件进行数据处理，联机打印测试数据。

技术性能

1、稳定性： AC﹤满量程的0.02%/5分钟

DC﹤满量程的0.01%/5分钟

作精密测量时仪器需预热两小时。

2、交流失真度：﹤0.5%

3、直流纹波系数：﹤0.05%（额定输出时）

4、输出频率准确度：40Hz-1200Hz﹤0.1%

5、输出电压、电流以及中值电阻的范围及准确度见（附表1）

6、电源指标：交流电源电压220V±10%，频率50Hz±1Hz；

7、工作环境：工作环境的温度5℃～35℃，相对湿度﹤80%

8、工作时间：连续

9、外形尺寸：宽×高×深 480×135×460（mm）

10、重量：约18kg
