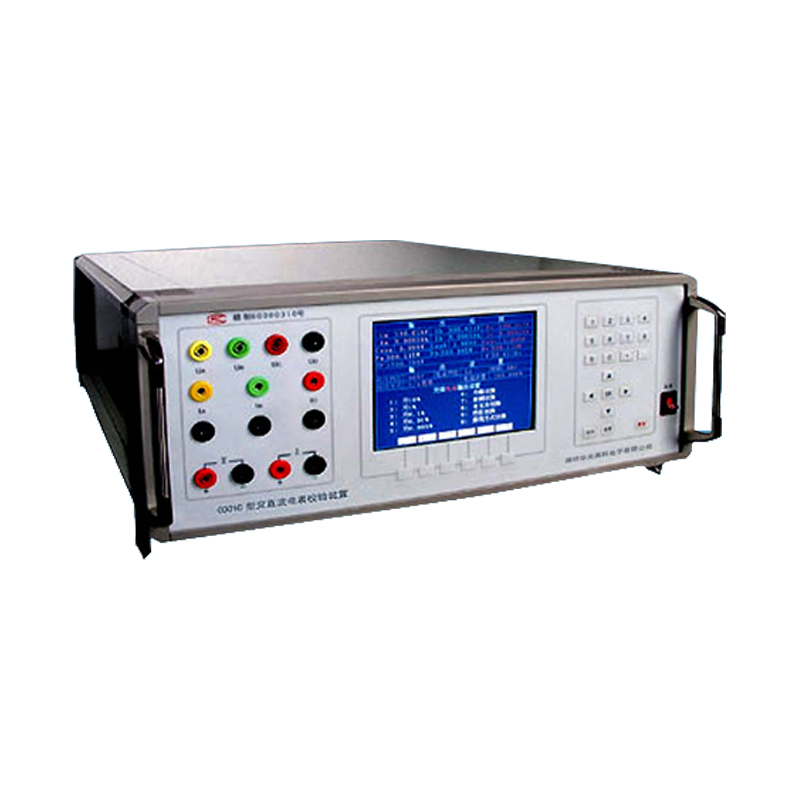

华光高科 交直流电表·变送器校验装置 HG5080A

产品概述

HG5080A交直流电表·变送器校验装置是按照国家检定规程JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》、JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG307-2006《机电式电能表检定规程》的要求而设计的三相0.05级表源一体化装置。HG5080A交直流电表·变送器校验装置中表的核心技术是由数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分也是用DSP和16位高速数模转换器组成的可控制的正弦波、畸变波信号源。 HG5080A交直流电表·变送器校验装置模拟量输出和模拟量输入的量程，充分考虑了GB/T13729－92、DL/T630－1997和JJG126－95规程中所有的优先和非优先采用值。HG5080A交直流电表·变送器校验装置具有精度高、工作稳定可靠、操作方便灵活等特点。

主要功能

1、可自动检验电测量变送器的基本误差，电压、电流、波形、功率因数等影响量引起的改变量，变送器输出直流电压（电流）中的纹波含量和响应时间等。

2、可半自动校验多种指示仪表（含指针式和数字式）。

3、可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。

4、在测量电压、电流、有功功率时，其准确度为0.05级；由于装置内设有高于60kHz工作频率的数字/频率转换器（DFC）和多个电流量程，所以在测量电能时的准确度也能保证为0.05级。因此，本装置实为一台融电测量变送器、交直流电表、电能表三大检测功能为一体的高精度、高稳定度的标准装置（也可按其中部分检测功能生产供货）。

5、设有RS-232接口。通过上位机软件，由PC控制本装置可进行自动或手动检验，并对结果进行处理和管理。

6、设有大容量的非易失性存贮器，可存贮300块检测原始数据，以供查阅和上传。

7、显示器采用6.5英寸TFT彩色液晶屏,图表字符显示清晰亮丽。
