产品概述

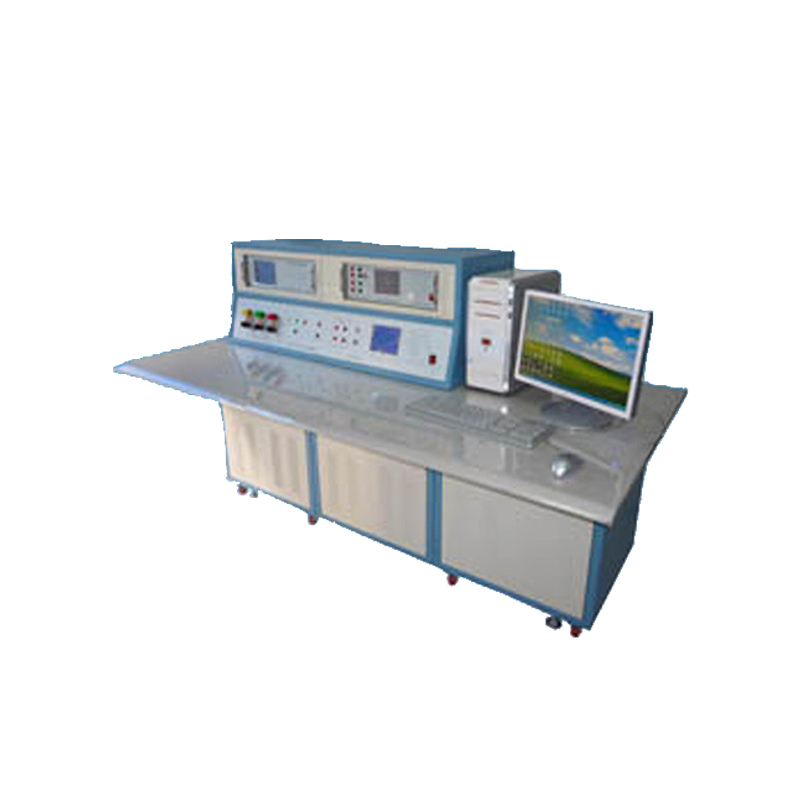

本装置由程控三相校表源、直流标准源、0.05级（0.02级）三相采样式多功能标准表以及配有校表和管理软件的计算机组成。装置的技术指标符合国家和行业的相关标准与检定规程。校表源输出稳定、安全可靠、使用方便，标准表精确稳定，功能齐全，一表多用。源表与计算机组成的检定系统，对于有相应电量输出信息的被检表能实现自动检定，并给出符合规程要求的检定报告。

检定功能

1．检定0.2级（0.1级）及以下交流仪表、直流仪表、变送器、交流采样式表、电能表、谐波测量仪表等。

2．本装置配用的标准表能测量电测量变送器输出的直流电压和电流值，包括优先采用值和非优先采用值，测量误差 ≤±0.01%。通过计算机控制，能实现变送器的自动检定。

3．本装置配用标准表，带有高精度的数字/频率变换器（DFC），标准脉冲输出的最高频率达2MHz。通过计算机控制，能实现电能表的自动检定。

4．装置的下述技术指标，可以实现自检（配用的标准表具有有效的合格证书）

A．装置输出的电压、电流、单、三相功率稳定度；

B. 输出电压、电流的失真度；

C．三相电压对称度，三相电流对称度；

D．安放被检表位置的磁感应强度（选项）。

技术指标

电压量程	10、20、50、100、200、400、800
电流量程	0.1、0.25、0.5、1、2.5、5、10、25、50、100
调节范围	0～120% (800V电压、100A电流除外)
调节细度	0.005%
输出电压、电流、功率稳定度	≤0.01%/60s
每相电压最大输出容量	50VA
每相电流最大输出容量	100VA
正弦波输出时失真度	≤0.3%
三相不平衡输出
准确度	±0.2°
输出频率
调节范围	45～65Hz
调节细度	0.001Hz
调定值准确度	5×10
畸变波输出
谐波次数	2～31次
同时含有的谐波个数	0～30个
谐波幅度	总谐波的峰―峰值，应不大于以峰―峰值表示的基波额定值（即电压、电流量程）的50%；同时，包括基波在内的畸变波峰峰值应不大于以峰峰值表示的基波额定值的125%
各次谐波对基波移相（以基波正过零为参考相位）	0～360°
三相相角对称度（在未作分相相位调节的情况下）
三相四线	相电压之间120°±0.2°
三相三线	UAB对UCB　滞后60°±0.2°
相电流对同名相电压	±0.2°
直流输出电压（包括辅助量程）
量程	mV ：45、50、60、75、100 V： 0.15、 0.2、 0.25、0.3、 0.45、 0.5、0.6、0.75、1、1.5、 2、 2.5、3、4.5、 5、7.5、10、 15、20、25、30、45、50、60、75、100、150、200、250、300、450、600、750、1000
直流输出电流（包括辅助量程）
量程	uA： 5、7.5、10、15、20、25、30、50、75、100、150、200、250、300 mA： 0.5、0.75、1、1.5、2、 2.5、 3、5、 7.5、10、15、20、25、30 A： 0.05、 0.075、 0.1、0.15、 0.2、0.25、 0.3、 0.5、 0.75、 1、 1.5、 2、2.5、3、5、7.5、10、15、20、25、30
直流输出容量	最大30W
直流输出调节范围和细度
范围	0～120% ( 1000V电压、30A电流除外）
细度	0.002%
直流输出准确度	0.05（0.02）%
直流满量程输出的稳定度
1分钟满量程输出值的变化	≤±0.01% RG
纹波及噪声电压引起的误差	≤±0.01% RG
负载从空载到满载引起的误差	≤±0.01% RG
装置的准确度等级	0.05（0.03）
装置测量工频电压、电流、有功功率、电能的允许误差	0.05%（0.03%）
装置测量无功功率、电能的允许误差	0.1%
相位测量误差	±0.05°
功率因数测量误差	±0.0002
工作电源	单相220V±10%，50Hz±5%
使用环境	温度 20℃±10℃，相对湿度 ≤85%RH
外形尺寸	1800×800×750mm
重量	约135kg

基波移相

分相移相以UA为参考，UB、UC和IA、IB、IC皆可对 UA作0.00°～359.99°移相；

电流对同名相电压三相统调移相0.00°～359.99°,幅度和相位的分相调节能输出所需的。
