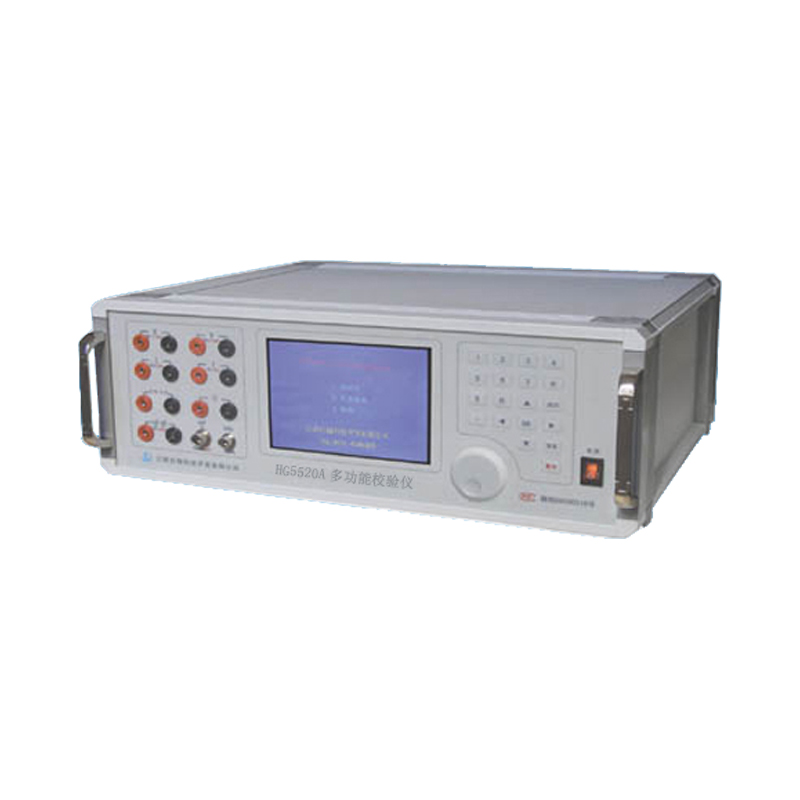

华光高科多用表校准仪 HG5520A-宜器服务网

产品详情

产品概述

HG5520A型功能校准仪是按照检定规程JJG124-2005《电流表、电压表、功率表和电阻表检定规程》的要求而设计的0.05(0.1)级单相交流和直流标准装置。源的信号部分采用DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。显示器采用5.7英寸TFT彩色液晶屏，显示清晰亮丽。电路设计完善、运行可靠、操作方便。

主要功能及特点

1.本机采用高清晰大屏幕彩色液晶显示器，显示更直观、读数更方便。

2.装置由可输出单相交流电压标准源、电流标准源和直流电压标准源、电流标准源所组成。

3.有自校准功能，即能根据外接标准的示值，修正标准源的输出值。

4.量程的设置适合检定1999（9），3999（9）位显示的数字万用表。

5.可手动和半自动检验0.2级及以下等级的数字万用表、指针式万用表、钳形电流表、安装式数字仪表，包括有直流模拟量输出的数字仪表。

6.可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。

7.设有大容量的非易失性存贮器，可存贮500块被检表的示值误差、引用误差、相对误差合格与否等检测数据。

8.通过微机RS-232接口控制本装置可进行全自动校验,自动计算示值误差、引用误差、相对误差并打印校准证书。

技术指标

直流输出
电压量程	200mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V
电流量程	20μA、40μA、200μA、400μA、2mA、4mA、20mA、40mA、0.2A、1A、2.5A、5A、10A、20A
电压、电流调节范围	0～110% (1000V电压除外)
电压、电流调节细度	5×10的-5次方
电压、电流输出容量	最大 20W
电压、电流调定准确度	±(0.03%RD+0.02%FS)
电压、电流输出稳定度	≤0.01%/60s
电压、电流输出纹波	≤1%
交流输出
电压量程	200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V
电流量程	200μA、400μA、2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A
调节范围	0～120%(1000V电压除外)
调节细度	5×10的-5次方
电压、电流输出容量	最大20VA
电压、电流调定准确度	A:电压20～1000V，电流0.2～20A量程 ±(0.03%RD+0.02%FS)； B:电压200～4000mV，电流200μA～40mA量程±(0.3%RD+0.2%FS)
电压、电流输出稳定度	A:≤0.01% /60s； B:≤0.05% /60s
电压、电流波形失真度	≤0.3%
正弦波输出频率调节范围	(45～65)N Hz (N=1，2，3，……31)
正弦波输出频率调节细度	0.001N Hz (N=1，2，3，……31)
正弦波输出频率调定准确度	5×10的-5次方
谐波输出	2～31次
幅度	0～20%(基波额定值)
相位细度	0.01°N (N为谐波次数, N= 2, 3, 4,…… 31)
点频方波
点频方波输出	1kHz、5kHz、10kHz、50kHz、100kHz、200kHz、1000kHz
方波幅度	4.5V
调定准确度	5×10的-5次方
电子电阻箱输出
量程	0～200Ω、200Ω～400Ω、0～2kΩ、2kΩ～4kΩ、0～20kΩ、20kΩ～40kΩ、0～200kΩ、200kΩ～400kΩ、0～2MΩ、2MΩ～4MΩ
调节细度	·0.025%
调定准确度	±(0.12%RD + 0.08%FS)（0～2MΩ、2MΩ～4MΩ档除外）； 0～2MΩ、2MΩ～4MΩ档时 ±(0.3%RD+0.2%FS)
工作电源	单相 220V±10%，50Hz±5%
使用环境	温度 20℃±10℃，相对湿度 ≤85%RH
体积重量	440×450×160mm ，约12kg

输出可以同时含有多个谐波，也可以设基波幅度为0，输出高于工频的正弦波。
