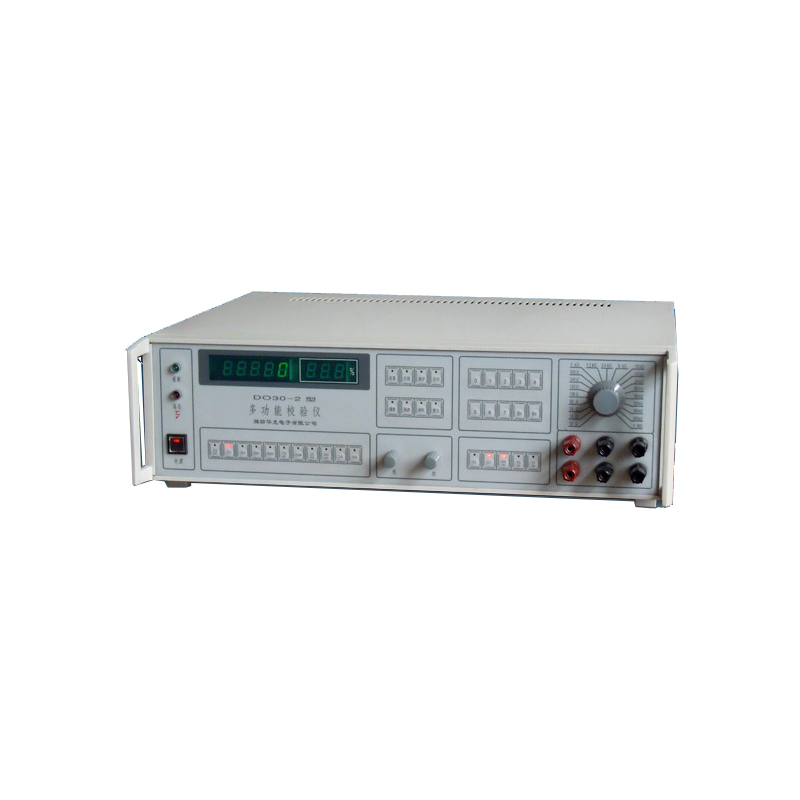

华光高科多功能校准仪 DO30-II型-宜器服务网

产品详情

产品概述

DO30－Ⅱ型多功能校准仪是一种具有五位数字显示输出值，同时显示被检表误差的交直流电压、电流校准仪。先进的比较器保护电路及根据需要任意设置保护点，增加了校准仪的可靠性；设有校准功能，确保全量程线性；特设200mV直流电压档，满足了铁路机车专用表及毫伏档表检测；选择25Hz型，可检定轨道信号中的25Hz电压表、电流表。

主要用于检定、校验直流0.2级和交流0.5级以下各类表头及相应等级的数字式多用表，广泛应用于工矿企业、科研院所、铁路、电力等单位的质检、计量及仪表维修。

主要特点

1、五位LED数字显示, 同时显示输出实际值和误差

2、选择25Hz型，可检定轨道信号中的25Hz电压表、电流表

3、采用轻触键盘操作，使用方便灵活可靠

4、粗细调采用进口电位器，手感好，寿命长

5、输出稳定可靠，带负载能力强，闭壳校准功能

6、数字合成电阻输出41档

7、打印机接口，实现测试数据表格化

8、标准RS232C，可实现与计算机双向通讯

9、校验各种型号的钳形表（选配HT1000A线圈）

技术参数

本校准仪适用于周围温度0℃～+40℃, 相对湿度80％以下的环境中工作。供电电源为220V±22V，频率50Hz±2.5Hz。

电压输出范围	0～1000V
电流输出范围	0～10A
电阻输出范围	10Ω～10MΩ
交流频率输出	50Hz、60Hz、400Hz (可根据要求选择25Hz)
波形失真度	不大于0.5%
纹波系数	不大于1%
输出稳定性	预热1小时后，在直流2V附近5分钟内输出漂移小于满度值的0.05%；电源变化±10％输出变化小于满度值的0.05%
外型尺寸	宽470×高160×深430（mm）
整机重量	18 kg

项目	量程	输出范围	分辨率	最大输出	准确度±（读数值的%+ 个字）
					20±2℃	15～25℃	0～40℃
直流电压	200mV	1～220.00mV	0.01mV	0.1A	0.04% + 2个字	0.08% + 2个字	0.2% + 2个字
	2V	0～2.2000V	0.1mV	2A
	20V	0～22.000V	1mV	0.4A
	200V	0～220.00V	10mV	0.1A
	1000V	0～1100.0V	100mV	0.02A
直流电流	200µA	0～220.00µA	0.01µA	5V	0.05% + 2个字	0.08% + 2个字	0.2% + 2个字
	2mA	0～2.2000mA	0.1µA	5V
	20mA	0～22 .000mA	1µA	5V
	200mA	0～220.00mA	10µA	5V	0.1% + 2个字	0.15% + 2个字	0.3% + 2个字
	2A	0～2.2000A	100µA	5V
	10A	0～11.000A	1mA	2V	0.2%+ 4个字	0.3%+ 4个字	0.5%+4个字
交流电压	2V	0.01～2.2000V	0.1mV	2A	0.1% + 4个字	0.15% + 4个字	0.2% + 4个字
	20V	0～22.000V	1mV	0.4A
	200V	0～220.00V	10mV	0.1A
	1000V	0～1100.0V	100mV	0.02A
交流电流	2mA	0～2.2000mA	0.1µA	5V	0.1% + 4个字	0.15% + 4个字	0.3% + 4个字
	20mA	0～22.000mA	1µA	5V
	200mA	0～220.00mA	10µA	5V
	2A	0～2.2000A	100µA	5V	0.2%+ 4个字	0.3%+ 4个字	0.5%+4个字
	10A	0～11.000A	1mA	2V
中值电阻	示值			功率	准确度±（示值%+20mΩ）
	10Ω、50Ω、100Ω、500Ω			0.25W	0.1% +20mΩ	0.1% +20mΩ	0.1% +20mΩ
	1kΩ、2kΩ、3kΩ、4kΩ、5kΩ、6kΩ、7kΩ、8kΩ、9kΩ
	10kΩ、20kΩ、30kΩ、40kΩ、50kΩ 60kΩ、70kΩ、80kΩ、90kΩ
	100kΩ、200kΩ、300kΩ、400kΩ、500kΩ600kΩ、700kΩ、800kΩ、900kΩ
	1MΩ、2MΩ、3MΩ、4MΩ、5MΩ 6MΩ、7MΩ、8MΩ、9MΩ、10MΩ
